Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetri ebnahme Softwareversion SR.505.xx Ausgabe 05/2004 DE 4. 2 Abm essungen der Automaten 145 4 Abb. 4.2 - 2 Abmessu ngen des HF/3-Automaten in Millimeter - Blick au…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.2 Abmessungen der Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
144
4
Abb. 4.2 - 1 Abmessungen des HF-Automaten in Millimeter - Blick auf die LP-Eingabeseite
(1) LP-Eingabeseite
(2) Höhe der Hauptstöranzeige, abhängig von der LP-Transporthöhe, max. 2075 mm
(T) Leiterplattentransportrichtung
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.2 Abmessungen der Automaten
145
4
Abb. 4.2 - 2 Abmessungen des HF/3-Automaten in Millimeter - Blick auf die LP-Eingabeseite
(1) LP-Eingabeseite
(2) Höhe der Hauptstöranzeige, abhängig von der LP-Transporthöhe, max. 2075 mm
(T) Leiterplattentransportrichtung
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.2 Abmessungen der Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
146
4

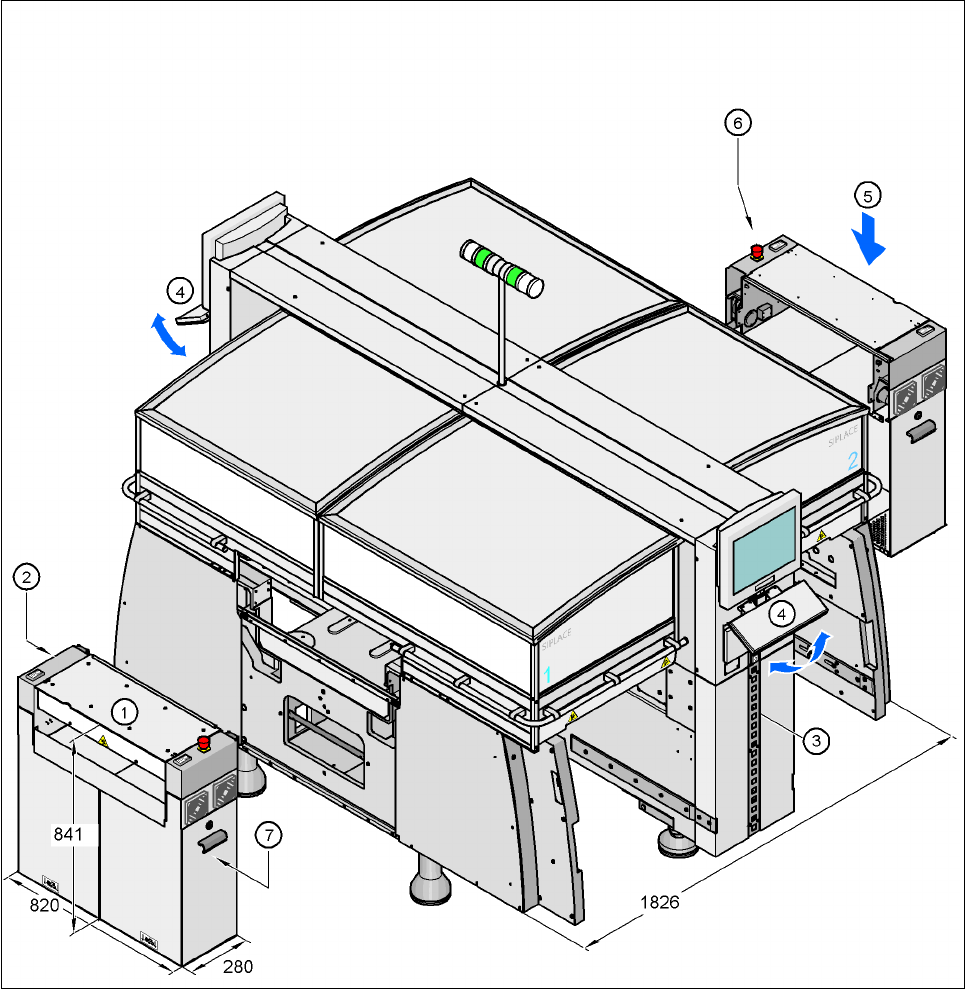

Abb. 4.2 - 3 Abmessungen des Automaten in Millimeter - Anbausätze demontiert
(1) Anbausatz auf der LP-Eingabeseite - bei Anlieferung demontiert
(2) Computereinschub, im Anbausatz (1)
(3) Pneumatikeinschub, hinter der Abdeckung
(4) Klappbare Tastaturen
(5) Anbausatz an der LP-Ausgabeseite - kann bei Bedarf demontiert werden
(6) Achseinschub, im Anbausatz (5) - HF: Portale 1 und 3, HF/3: Portal 3
(7) Achseinschub, im Anbausatz (1) - HF/3: Portale 1 und 4
