4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.2 Abmessungen der Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
148
4.2.2 Abstand der rechten LP-Transportseite von der Maschinenmitte
4.2.2.1 Einfachtransport
4

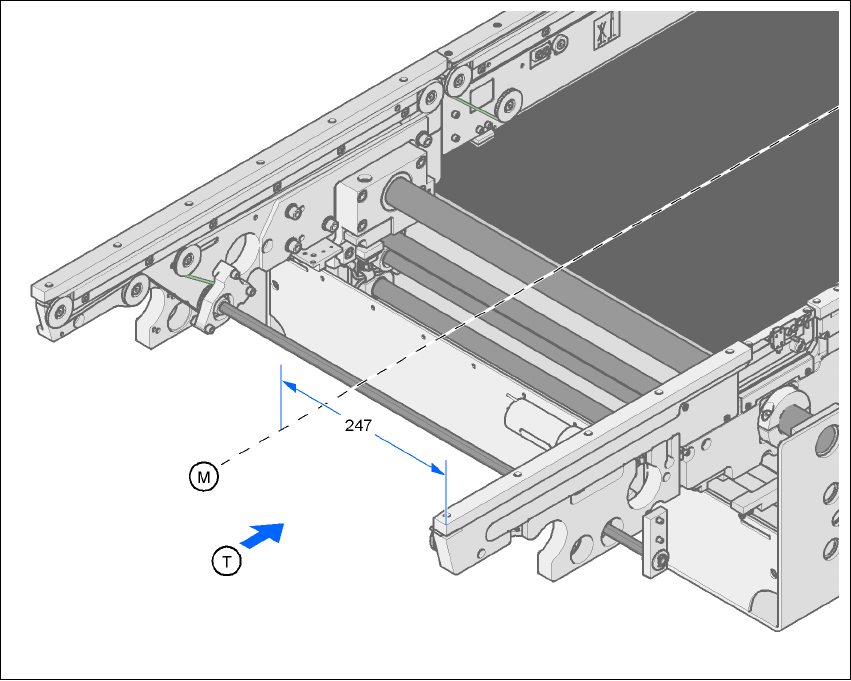

Abb. 4.2 - 5 Abstand der rechten LP-Transportseite von der Maschinenmitte in Millimeter
(Einfachtransport)
4
M Maschinenmitte
T LP-Transportrichtung
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.2 Abmessungen der Automaten
149
4.2.2.2 Doppeltransport
4

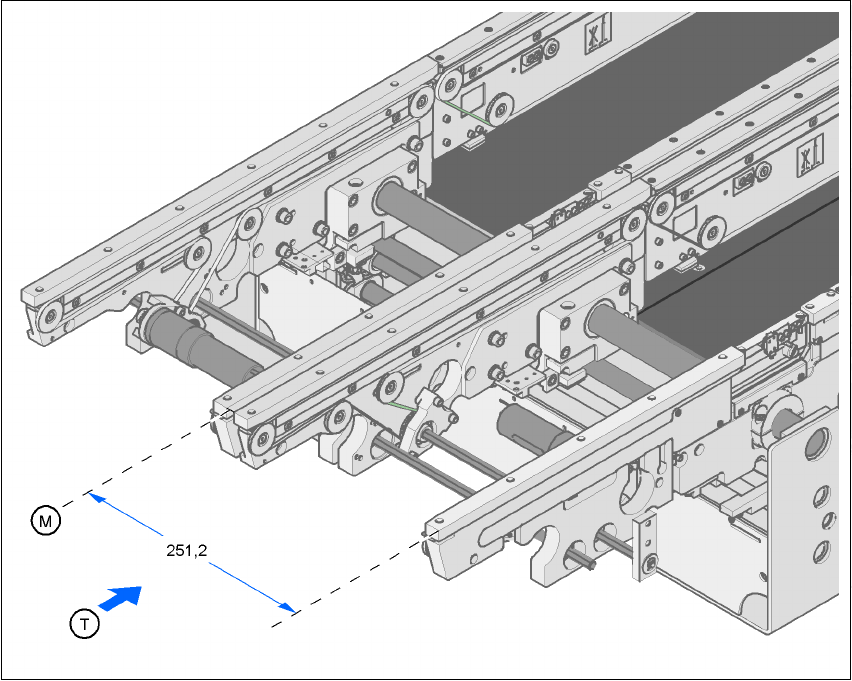

Abb. 4.2 - 6 Abstand der rechten LP-Transportseite von der Maschinenmitte in Millimeter
(Doppeltransport)
4
M Maschinenmitte
T LP-Transportrichtung
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.3 Anlieferungskonfiguration und Transport Softwareversion SR.505.xx Ausgabe 05/2004 DE
150
4.3 Anlieferungskonfiguration und Transport
4.3.1 Transportverpackung
Der Automat wird in einer Transportkiste aus Holz angeliefert. Er ist auf eine stabile Holzpalette
montiert.
4.3.1.1 Abmessungen der Transportverpackung
Die Abmessungen der Transportkiste aus Holz sind:
Länge 2404 mm
Breite 2790 mm
Höhe 1600 mm 4
4
Abb. 4.3 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
4.3.1.2 Gewicht des versandfertigen Automaten
Das Gewicht des versandfertigen Automaten einschließlich der Verpackung beträgt für den HF-
Automaten 4287 kg, für die HF/3 4337 kg.
4.3.2 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Der Anbausatz auf der LP-Eingabeseite (Punkt 1 in Abb. 4.2 - 3
) ist von der Grundmaschine
demontiert.
– Alle elektrischen Kabelverbindungen zur Grundmaschine sind gelöst.
