4.3 Anlieferungskonfiguration und Transport
4.3.1 Transportverpackung
Der Automat wird in einer Transportkiste aus Holz angeliefert. Er ist auf eine stabile Holzpalette
montiert.
4.3.1.1 Abmessungen der Transportverpackung
Die Abmessungen der Transportkiste aus Holz sind:
Länge 2404 mm
Breite 2790 mm
Höhe 1600 mm 4
4

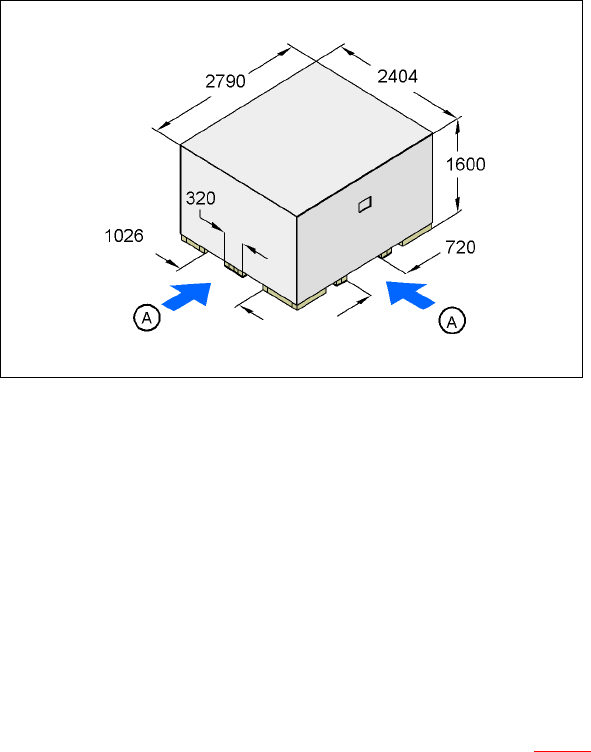

Abb. 4.3 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
4.3.1.2 Gewicht des versandfertigen Automaten
Das Gewicht des versandfertigen Automaten einschließlich der Verpackung beträgt für den HF-
Automaten 4287 kg, für die HF/3 4337 kg.
4.3.2 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Der Anbausatz auf der LP-Eingabeseite (Punkt 1 in Abb. 4.2 - 3
) ist von der Grundmaschine
demontiert.
– Alle elektrischen Kabelverbindungen zur Grundmaschine sind gelöst.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.3 Anlieferungskonfiguration und Transport
151
– Jede Transportspur des Einfach- oder Doppeltransports ist auf eine Breite von 136 mm einge-
stellt. Diese Breiteneinstellung ist für die Feinjustage des Automaten von Bedeutung.
Zudem sind dann die elektrischen Steckverbindungen von Transportmotor und Lichtschranke
des Transports der linken Transportspur beim Doppeltransport leicht zugänglich.
– Die Eingabetransporte von Einfach- oder Doppeltransport sind demontiert. Die elektrischen
Kabelverbindungen der Transportmotore und der Lichtschranken sind gelöst.
– Beide Tastaturen (Punkt 4 in Abb. 4.2 - 3
) sind senkrecht nach unten geklappt.
– Die Hauptstöranzeige ist abgebaut (Punkt 6 in Abb. 4.2 - 3
).
– Alle Portalachsen sind mit Transportsicherungen fixiert.
4.3.3 Den Automaten in der Transportkiste transportieren
4.3.3.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen SIEMENS L&A die komplette Integration des SIPLACE HF-Auto-
maten in die Produktionslinie an. Aufgrund des Know-how und der vorhandenen Werkzeuge und
Hilfsmittel ist es möglich, die Installation optimal durchzuführen. Voraussetzung dafür ist aller-
dings, dass die zuvor abgeklärten notwendigen Infrastrukturmaßnahmen in Ihrer Produktions-
stätte durchgeführt wurden.
Beachten Sie bitte, dass der sicherste Transport des Automaten immer der Transport in der
Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am Au-
tomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
4.3.3.2 Sicherheitshinweise
WARNUNG
– Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
– Wenn Sie zum Transport des Automaten nicht den in Abschnitt 4.3.3.3
spezifizierten Gabel-
stapler verwenden, riskieren Sie, dass die Maschine kippt.
– Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mini-
mieren.
4.3.3.3 Transportmittel
Verwenden Sie zum Transport des Automaten in der Transportkiste einen Gabelstapler mit folgen-
der Spezifikation.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.3 Anlieferungskonfiguration und Transport Softwareversion SR.505.xx Ausgabe 05/2004 DE
152
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 4
4.3.3.4 Ansatzpunkte des Gabelstaplers an der Transportkiste
Setzen Sie den Gabelstapler nur an den mit (A) gekennzeichneten Stellen in Abb. 4.3 - 1 an. Wir
empfehlen, die Transportkiste und die Verpackung für einen späteren Gebrauch aufzubewahren.
WARNUNG
Wenn Sie den Automaten dennoch ohne Transportkiste oder Palette transportieren, sollten Sie
unbedingt die Informationen im nächsten Abschnitt berücksichtigen. Sie vermeiden damit
schwere Schäden am Automaten.
4.3.4 Den Automaten ohne Transportkiste oder Palette transportieren
4.3.4.1 Sicherheitshinweise
WARNUNG
Æ Beachten Sie die geltenden Unfallverhütungsvorschriften beim Transport schwerer Güter.
Æ Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mini-
mieren.
Æ Lesen Sie vor dem Transport diesen Abschnitt komplett durch, um schwere Schäden am Au-
tomaten zu vermeiden.
Æ Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Denn schleifen die Maschinefüße während des Transports auf dem Boden und sto-
ßen gegen ein Hindernis, könnten die Gewinde für die Maschinenfüße im Automatenrahmen
beschädigt werden!
4.3.4.2 Transportmittel
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm 4
Tragkraft min. 6000 kg 4
Gabelabstand, wenn die Gabel parallel zur
Leiterplatten-Transportrichtung verläuft 420 mm 4
