WARNUNG
Beachten Sie
vor
dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Die Gabel darf nur so weit geöffnet sein, dass sie sich immer innerhalb des Bereichs der bei-
den Maschinenfüße befindet (Ansatzflächen siehe Abb. 4.3 - 2
). Der Abstand der Maschinen-
füße beträgt 776 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern,
dass der Automat am den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verfor-
mung des Maschinenrahmens wäre die Folge.
Æ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten beim
Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was zu einer
Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass eine
zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Automat
beim Anheben durch den Gabelstapler nicht zur Seite kippt.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.3 Anlieferungskonfiguration und Transport
155
Gabel quer zum Leiterplattentransport 4
4

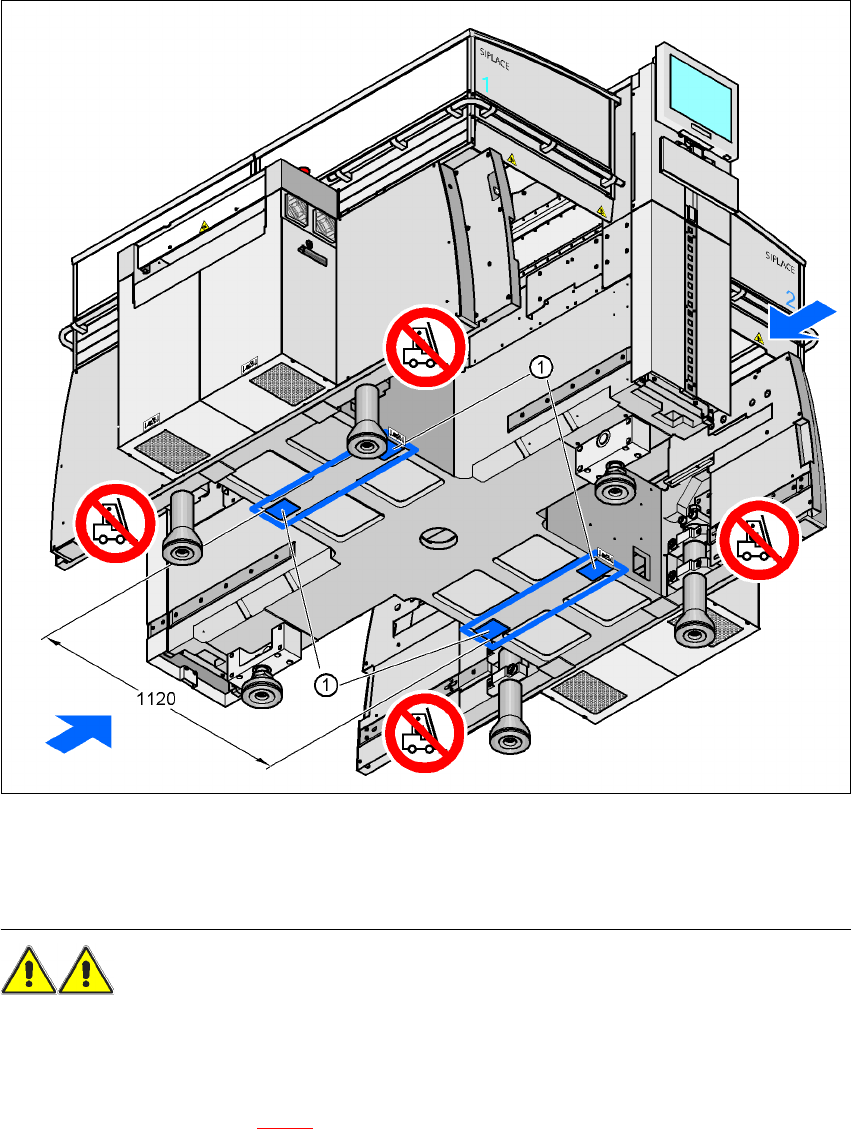

Abb. 4.3 - 3 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
WARNUNG
Beachten Sie
vor
dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.3 - 3
. Der äußere Abstand der Auflageflächen beträgt 1120 mm.
Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der Automat an
den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des Maschinen-
rahmens wäre die Folge.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.3 Anlieferungskonfiguration und Transport Softwareversion SR.505.xx Ausgabe 05/2004 DE
156
Æ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten beim
Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was zu einer
Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass eine
zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Automat
beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4.3.4.4 Was Sie beim Transport unbedingt beachten sollten
WARNUNG
Achten Sie beim Transport unbedingt darauf, dass
alle
Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
