Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.4 Infrastruktur des Aufstellungsorts
161
WARNUNG
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z.B. MTC, Productivity-Lift, Vakuumpumpe) müssen eindeutig gekennzeichnet sein und sich
zweifelsfrei zuordnen lassen. Es gelten die Vorschriften des Landes, in dem der Automat betrie-
ben wird.
4
Abb. 4.4 - 3 Leitungsquerschnitt des Netzanschlusskabels
4
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
(3) Befestigungslasche für den Stromversorgungseinschub am Maschinenrahmen
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.4 Infrastruktur des Aufstellungsorts Softwareversion SR.505.xx Ausgabe 05/2004 DE
162
4.4.3.4 Netzversorgungskabel anschließen
4

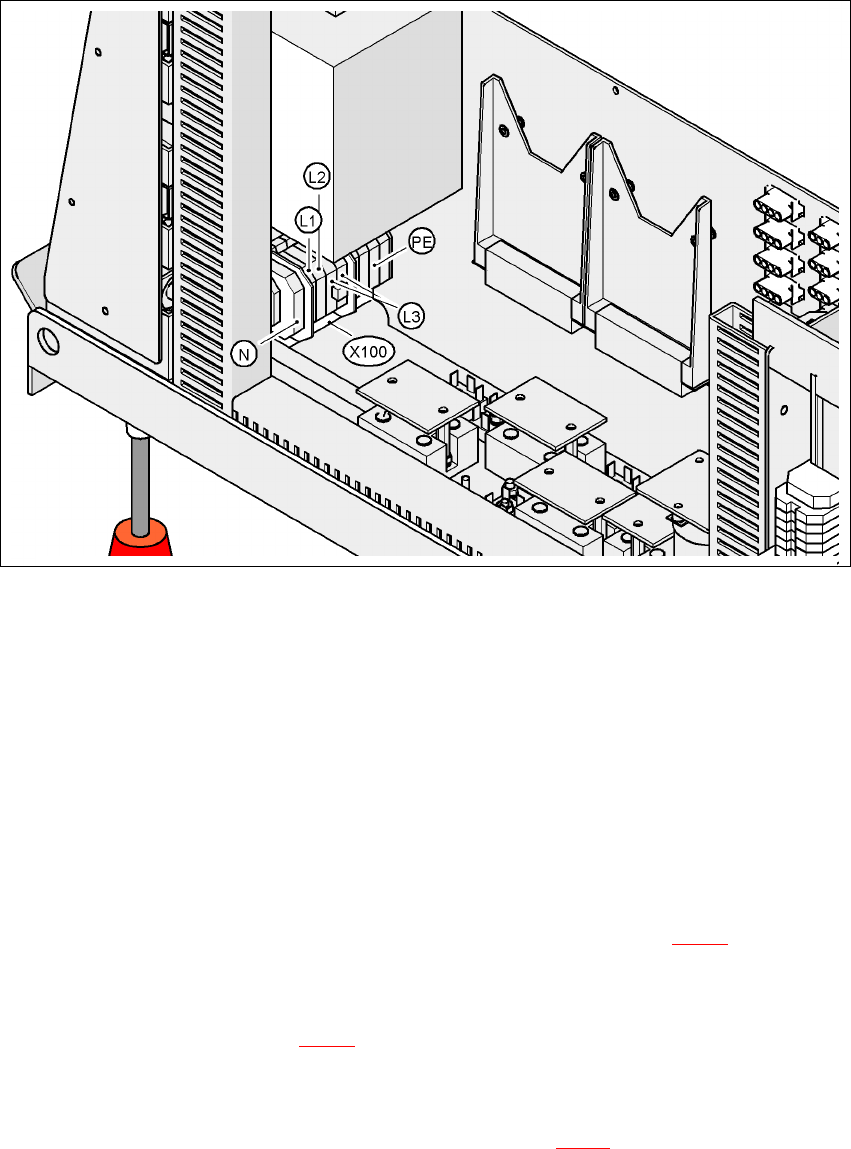

Abb. 4.4 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
4
(L1) Drehstromphase
(L2) Drehstromphase
(L3) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter
(X100) Klemmenfeld
Æ Crimpen Sie an jedes Aderende eine Aderendhülse.
Æ Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.4 - 3).
Æ Klappen Sie die Winkel-Kabelverschraubung auf.
Æ Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klemmen-
feld X100 (siehe X100 in Abb. 4.4 - 4
).
Æ Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die Adern
dürfen nicht geknickt werden.
Æ Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.4 - 3) zu und ziehen Sie die Mut-
ter handfest an.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.4 Infrastruktur des Aufstellungsorts
163
4.4.3.5 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 4.4 - 5
).
4
Abb. 4.4 - 5 Lage von Platine und Stecker für die Einschaltstrombegrenzung
4
(1) Platine für die Einschaltstrombegrenzung
X1, X2, X3 Stecker zur Konfiguration der Einschaltstrombegrenzung
Æ Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 208 V~
3 x 230 V~
