4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
174
4.5.6 Eingabetransport montieren
4.5.6.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
4.5.6.2 Montage
4

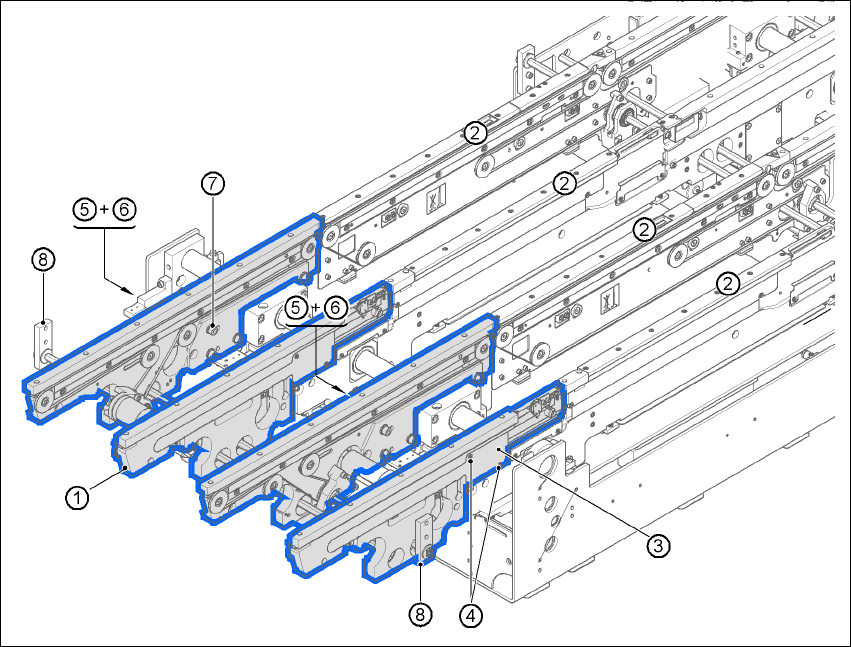

Abb. 4.5 - 6 Eingabetransport - Doppeltransport
4
(1) Eingabetransport, Wange
(2) Bearbeitungstransport 1, Wange
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
175
Æ Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.5 - 6) von den Wangen (Pos.
1 in Abb. 4.5 - 6
) des Ausgabetransports.
Æ Setzen Sie die Wange (Pos. 1 in Abb. 4.5 - 6) vorsichtig an die Wange des Bearbeitungstrans-
ports (Pos. 2 in Abb. 4.5 - 6
).
VORSICHT 4
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzuscheren.
Æ Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 4.5 - 6
).
Æ Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
Æ Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.5 - 6).
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
176
4.5.7 Anbausatz an der LP-Eingabeseite montieren
4.5.7.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
4.5.7.2 Montage
4

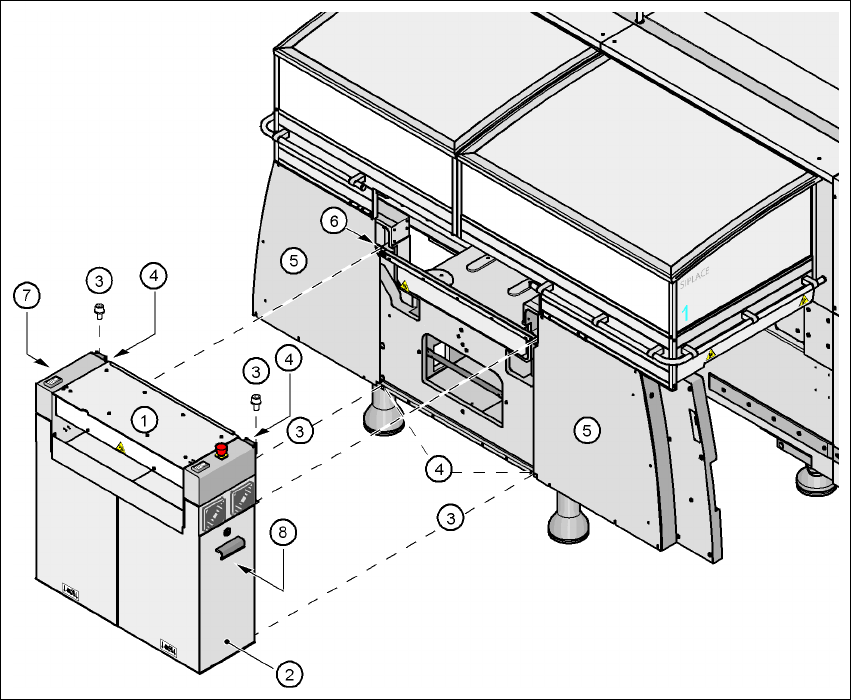

Abb. 4.5 - 7 Anbausatz an der LP-Eingabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Abdeckung
(6) Einschubleiste
(7) Computereinschub
(8) Achseinschub (HF/3)
