Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
177
Æ Entfernen Sie beide Abdeckungen (Pos. 5 in Abb. 4.5 - 7).
VORSICHT 4
Schrauben Sie die drei unteren Schrauben nicht gleich ab, sondern lockern Sie sie nur, damit
die Abdeckung nicht herunterfällt.
Æ Lösen Sie das Erdungskabel von der Abdeckung.
Æ Entfernen Sie beide Türen (Pos. 2 in Abb. 4.5 - 7) vom Anbausatz (Pos. 1).
HINWEIS: 4
Um Beschädigungen zu vermeiden, empfehlen wir, dass eine zweite Person bei der Montage
des Anbausatzes mithilft.
Æ Heben Sie den Anbausatz (Pos. 1 in Abb. 4.5 - 7) an den Maschinenrahmen und positionieren
Sie ihn so, dass die beiden Montagewinkel auf der Einschubleiste (Pos. 6 in Abb. 4.5 - 7
) auf-
liegen.
VORSICHT 4
Achten Sie darauf, dass der Anbausatz nicht mit der Sechskantwelle des LP-Transports kol-
lidiert und dabei verbogen wird.
Æ Befestigen Sie den Anbausatz mit 4 Zylinderschrauben M6x16 und Scheiben.
4.5.7.3 Führung der Sechskantwelle befestigen
Æ Befestigen Sie beim Einfachtransport
eine
Führung für die Sechskantwelle (Pos. 8 in Abb.
4.5 - 6
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Æ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.5 - 6
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
178
4.5.7.4 Elektrische Kabelverbindungen herstellen
4
4.5.7.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.5 - 7) auf folgende
Weise am Maschinenrahmen:
4
Abb. 4.5 - 8 Erdungskabel montieren
Linke Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
Start-/Stopp-Taster /
Schalter der LP-Abdeckklappe
X61/03004703 X61/03002537
Schutzhaubenschalter, Stellplatz 4 X54/03006476 X54/03002540
Rechte Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X64/03004704 X64/03002538
Schutzhaubenschalter, Stellplatz 1 X51/03006476 X51/03002539
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
179
4.5.7.6 Eingreifschutzblech "unten" installieren
Die Automaten der HF-Serie werden nur mit
einem
Eingreifschutzblech "unten" ausgeliefert. Wer-
den die Automaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
WARNUNG
Montieren Sie grundsätzlich an der Eingabeseite des
ersten
Automaten und an der Ausgabe-
seite des
letzten
Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4

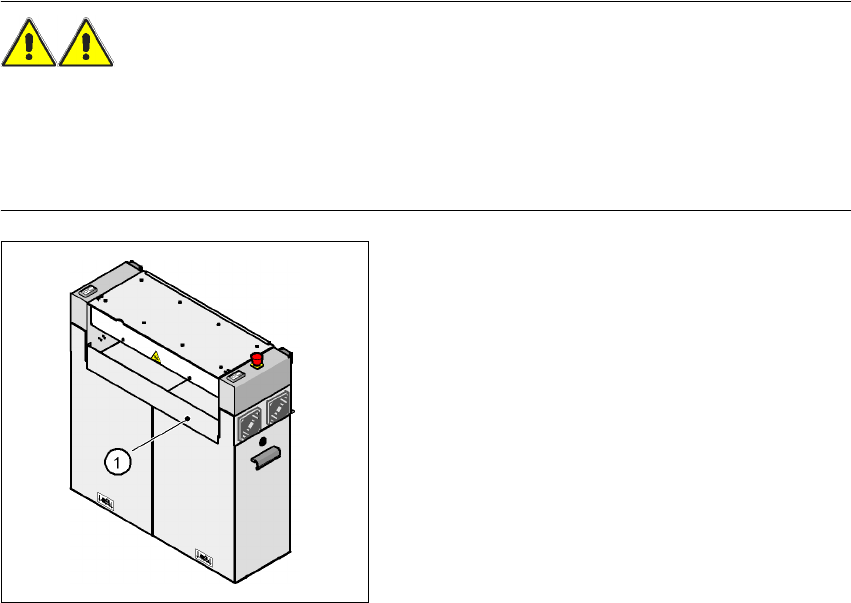

Abb. 4.5 - 9 Eingreifschutzblech "unten" an der
LP-Eingabeseite montieren
(1)Eingreifschutzblech "unten",
Artikel-Nr. 03003432-01
