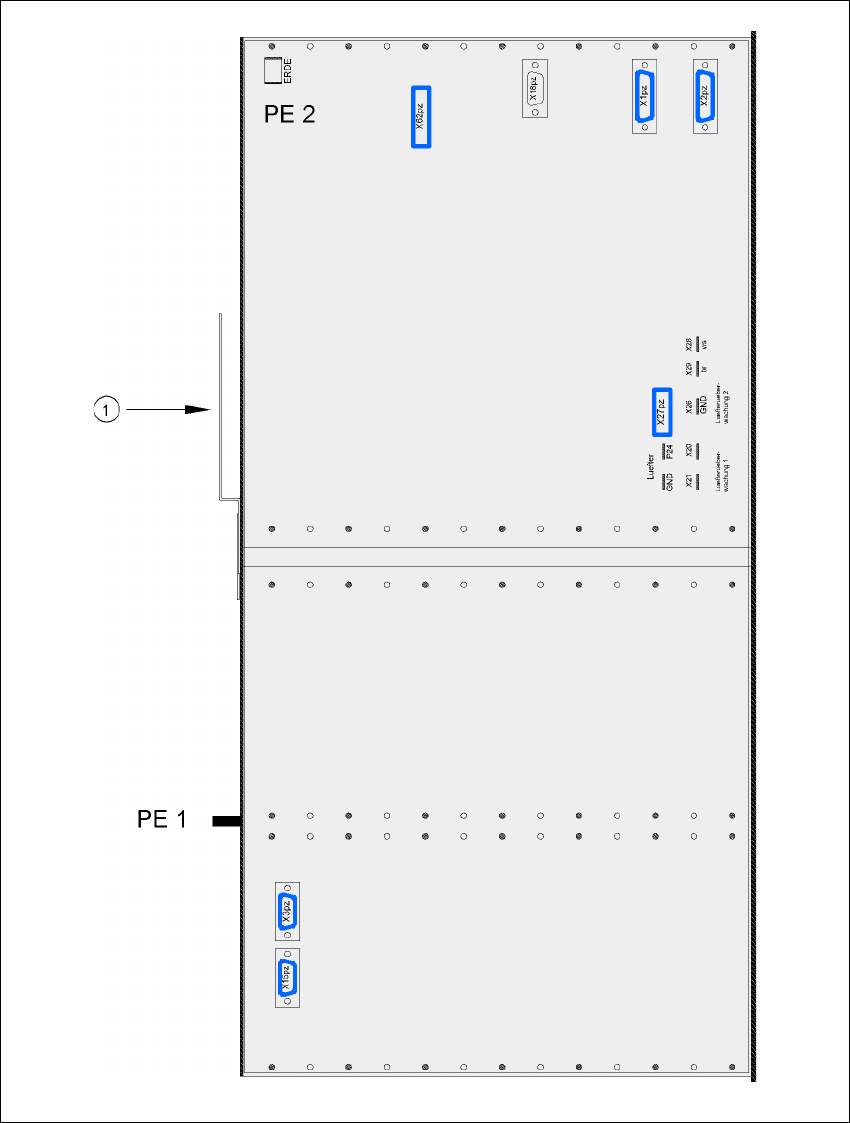

Abb. 4.5 - 11 Computereinschub, Rückseite - Stecker anschließen
(1) Kabelführungsblech
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
182
4.5.8.2 Computereinschub HF - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
Computereinschub,
Frontseite
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X5pc
X5pc 03002958 + 03002559 Bis zum Anschlag aufstecken
X7pc
X7pc 03002967 Mit Schrauben sichern
X8pc
X8pc 03002970 Mit Schrauben sichern
X6pn
X6pn 03010051 Mit Schrauben sichern
X6pt
X6pt 03002507 W1+W2 Mit Schrauben sichern
X7pt
X7pt 03003438 W1+W2 Mit Schrauben sichern
X6pu
X6pu 03002508 W1+W2 Mit Schrauben sichern
X7pu
X7pu 03003435 W1+W2 Mit Schrauben sichern
Computereinschub,
Rückseite
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X15pz
X15pz 03003434 Mit Schrauben befestigen
X3pz
X3pz 03004063 Mit Schrauben befestigen
PE1
Kabelring Erdungskabel
Nach Abb. 4.5 - 8
,
Seite 178
befestigen
X27pz
X27pz 03003437 W1-W2 Bis zum Anschlag aufstecken
X2pz
X2pz 03002966 W1-W5 Mit Schrauben befestigen
X1pz
X1pz 03002969 W1-W5 Mit Schrauben befestigen
X62pz
X62pz 03002488 Einrasten
PE2
Kabelschuh Erdungskabel Bis zum Anschlag aufstecken
X1 Lüfter im Anbausatz Bis zum Anschlag aufstecken
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
183
4.5.8.3 Computereinschub HF/3 - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
Computereinschub,
Frontseite
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X5pc
X5pc 03002958 + 03002559 Bis zum Anschlag aufstecken
X7pc
X7pc 03002967 Mit Schrauben sichern
X8pc
X8pc 03002970 Mit Schrauben sichern
X6pn
X6pn 03010051 Mit Schrauben sichern
X6po
X6po 03010055 Mit Schrauben sichern
X6pt
X6pt 03010607 W1+W2 Mit Schrauben sichern
X7pt
X7pt 03010608 W1+W2 Mit Schrauben sichern
X7pu
X7pu 03002508 W1+W2 Mit Schrauben sichern
Computereinschub,
Rückseite
Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X15pz
X15pz 03003434 Mit Schrauben befestigen
X3pz
X3pz 03004063 Mit Schrauben befestigen
PE1
Kabelring Erdungskabel
Nach Abb. 4.5 - 8
,
Seite 178
befestigen
X27pz
X27pz 03003437 W1-W2 Bis zum Anschlag aufstecken
X2pz
X2pz 03002966 W1-W5 Mit Schrauben befestigen
X1pz
X1pz 03002969 W1-W5 Mit Schrauben befestigen
X62pz
X62pz 03002488 Einrasten
PE2
Kabelschuh Erdungskabel Bis zum Anschlag aufstecken
X1 Lüfter im Anbausatz Bis zum Anschlag aufstecken
