4.5.11 Anbausatz an der LP-Ausgabeseite montieren
4.5.11.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
4.5.11.2 Montage
4

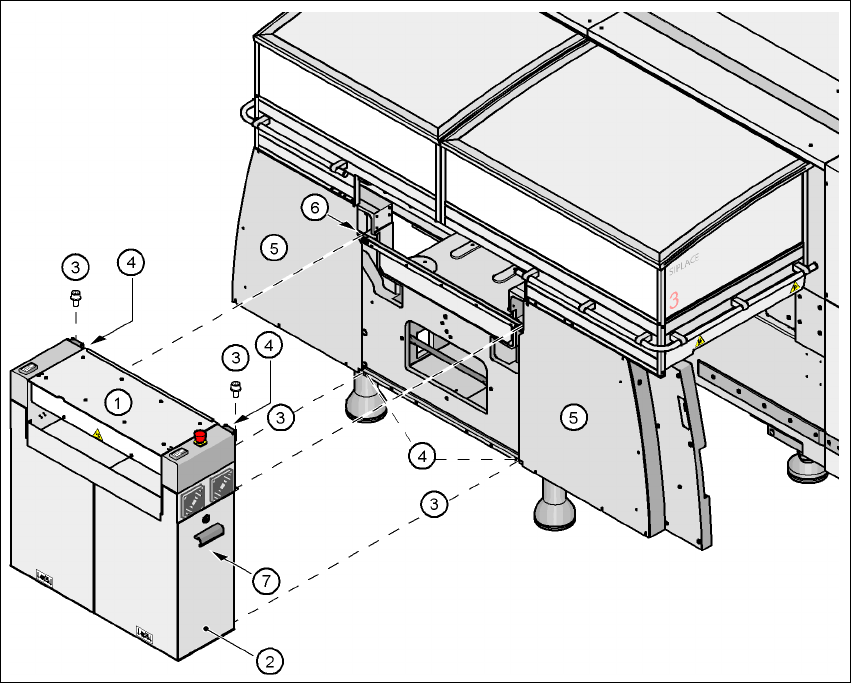

Abb. 4.5 - 14 Anbausatz an der LP-Ausgabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Abdeckung
(6) Einschubleiste
(7) Achseinschub (HF) oder Achseinschub Portal 3 (HF/3)
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
191
Æ Entfernen Sie beide Abdeckungen (Pos. 5 in Abb. 4.5 - 14).
VORSICHT 4
Schrauben Sie die drei unteren Schrauben nicht gleich ab, sondern lockern Sie sie nur, damit
die Abdeckung nicht herunterfällt.
Æ Lösen Sie das Erdungskabel von der Abdeckung.
Æ Entfernen Sie beide Türen (Pos. 2 in Abb. 4.5 - 14) vom Anbausatz (Pos. 1).
HINWEIS: 4
Um Beschädigungen zu vermeiden, empfehlen wir, dass eine zweite Person bei der Montage
des Anbausatzes mithilft.
Æ Heben Sie den Anbausatz (Pos. 1 in Abb. 4.5 - 14) an den Maschinenrahmen und positionie-
ren Sie ihn so, dass die beiden Montagewinkel auf der Montageleiste (Pos. 6in Abb. 4.5 - 14
)
aufliegen.
VORSICHT 4
Achten Sie darauf, dass der Anbausatz nicht mit der Sechskantwelle des LP-Transports kol-
lidiert und dabei verbogen wird.
Æ Befestigen Sie den Anbausatz mit 4 Zylinderschrauben M6x16 und Scheiben.
4.5.11.3 Führung der Sechskantwelle befestigen
Æ Befestigen Sie beim Einfachtransport
eine
Führung für die Sechskantwelle (Pos. 8 in Abb.
4.5 - 13
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
Æ Befestigen Sie beim Doppeltransport zwei Führungen für die Sechskantwelle (Pos. 8 in Abb.
4.5 - 13
) am Anbausatz mit je zwei Zylinderschrauben M6x16 und Scheiben.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
192
4.5.11.4 Elektrische Kabelverbindungen herstellen
4
4.5.11.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.5 - 14) auf folgende
Weise am Maschinenrahmen:
4

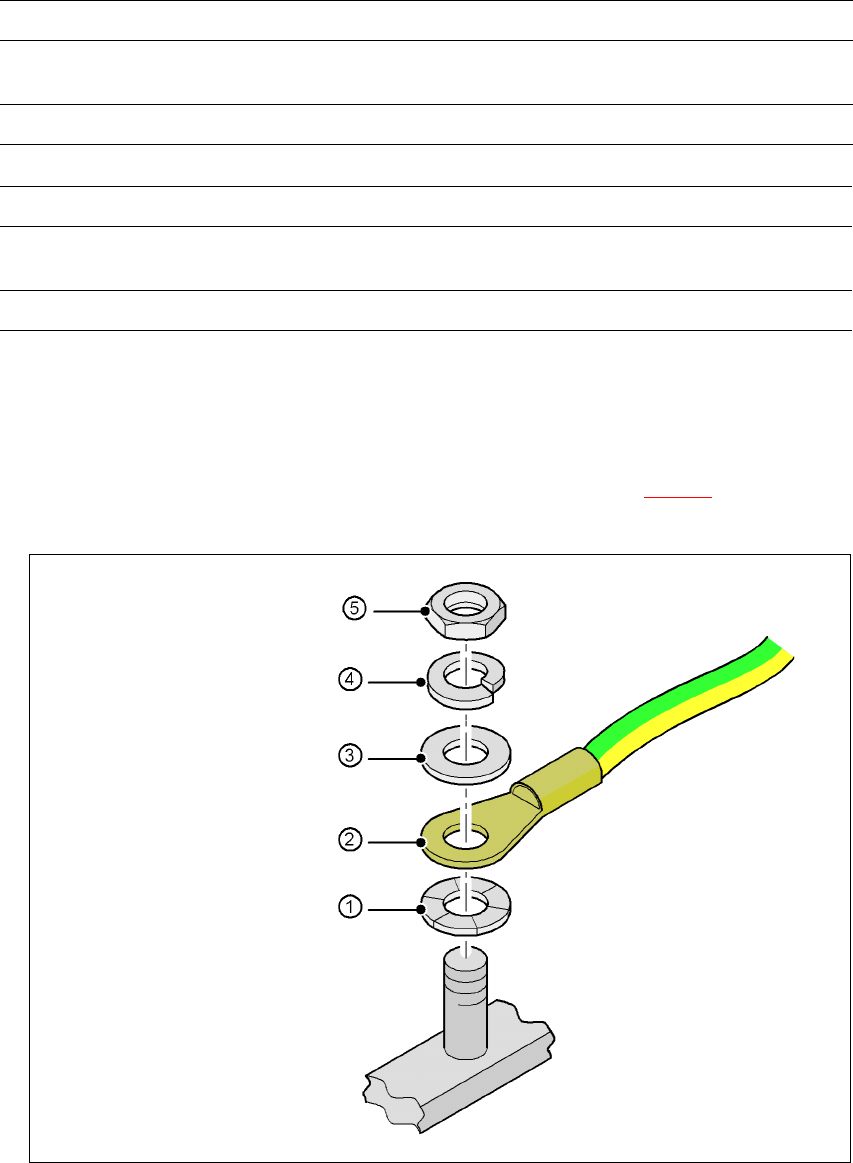

Abb. 4.5 - 15 Erdungskabel montieren
Linke Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X63/03004704 X63/03002526
Schutzhaubenschalter, Stellplatz 2 X52/03006476 X52/03002527
Rechte Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
Start-/Stopp-Taster,
Schalter der LP-Abdeckklappe
X62/03004703 X62/03002525
Schutzhaubenschalter, Stellplatz 3 X53/03006476 X53/03002528
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
