4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
192
4.5.11.4 Elektrische Kabelverbindungen herstellen
4
4.5.11.5 Erdungskabel für die Türen montieren
Æ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.5 - 14) auf folgende
Weise am Maschinenrahmen:
4
Abb. 4.5 - 15 Erdungskabel montieren
Linke Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
NOT-HALT-Taster
Start-/Stopp-Taster
X63/03004704 X63/03002526
Schutzhaubenschalter, Stellplatz 2 X52/03006476 X52/03002527
Rechte Seite des Anbausatzes mit Stecker/Kabel an Stecker/Kabel
Start-/Stopp-Taster,
Schalter der LP-Abdeckklappe
X62/03004703 X62/03002525
Schutzhaubenschalter, Stellplatz 3 X53/03006476 X53/03002528
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
193
4.5.11.6 Eingreifschutzblech "unten" installieren
Die Automaten der HF-Serie werden nur mit
einem
Eingreifschutzblech "unten" ausgeliefert. Wer-
den die Automaten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen
den unmittelbar benachbarten Aus- und Eingabetransporten.
WARNUNG
Montieren Sie grundsätzlich an der Eingabeseite des
ersten
Automaten und an der Ausgabe-
seite des
letzten
Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03003432-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4

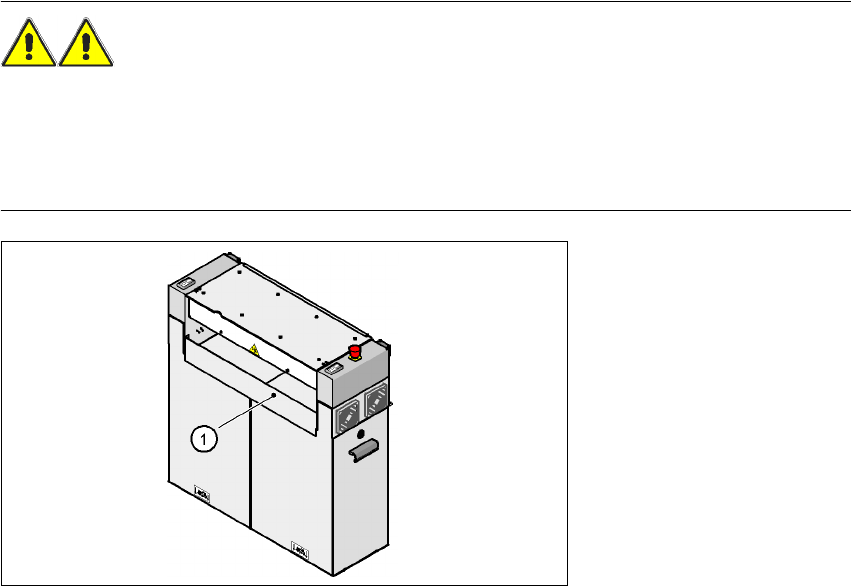

Abb. 4.5 - 16 Eingreifschutzblech "unten" an der LP-Eingabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03003432-01
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
194
4.5.12 Achseinschub an HF und HF/3 installieren
4.5.12.1 Achseinschub HF - elektrische Anschlussstellen
4

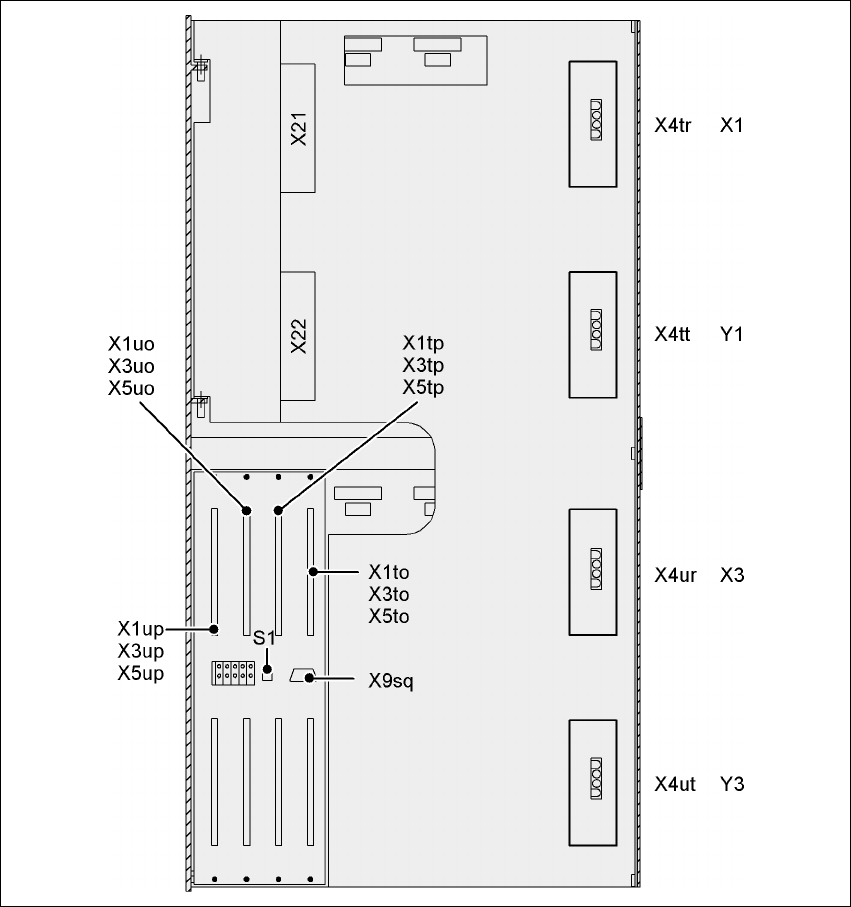

Abb. 4.5 - 17 Achseinschub HF, Rückseite - elektrische Anschlussstellen
