4.5.12.3 Achseinschub HF/3 (Portal 3) - elektrische Anschlussstellen
4

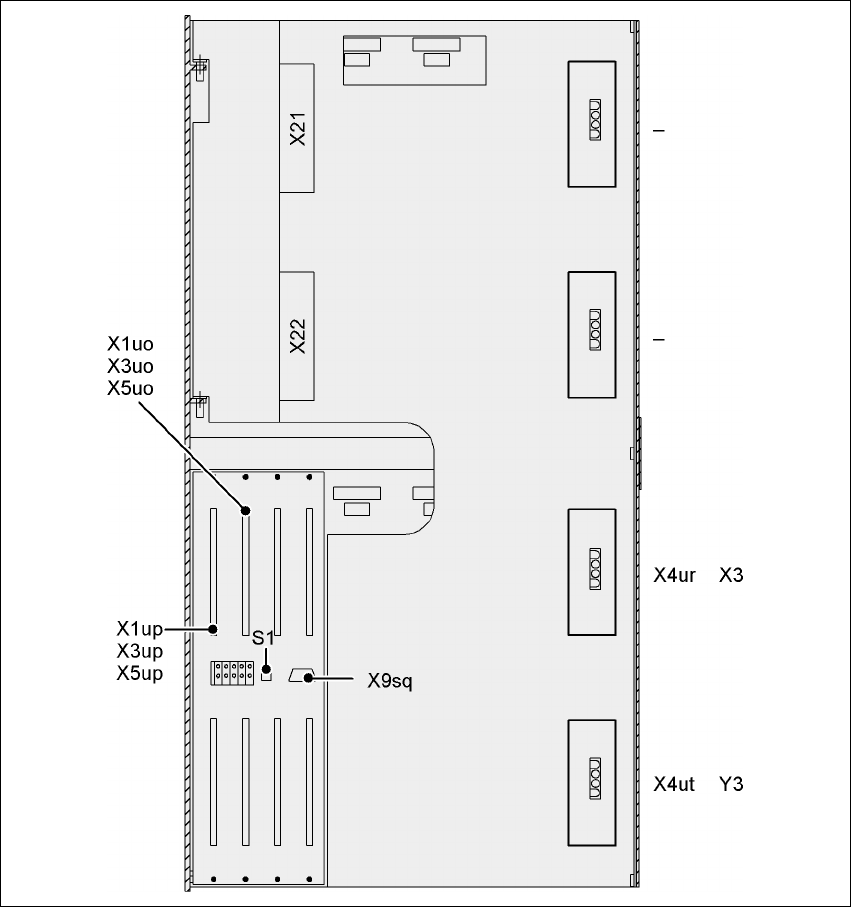

Abb. 4.5 - 18 Achseinschub HF/3 (Portal 3), Rückseite - elektrische Anschlussstellen
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
197
4.5.12.4 Achseinschub HF/3 (Portal 3) - Stecker anschließen
Æ Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
Æ Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: ON
4.5.12.5 Achseinschub montieren
Æ Heben Sie den Achseinschub vorsichtig auf die Schiene im Anbausatz.
Æ Achten Sie darauf, keine Kabel zu quetschen.
Æ Schieben Sie den Achseinschub in den Anbausatz bis zum Anschlag ein.
Æ Schließen Sie das Lüfterkabel am Kabel des Achseinschubs an.
Æ Sichern Sie den Achseinschub mit der Zylinderschraube.
Æ Setzen Sie die Makrolon-Abdeckung ein.
Æ Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.5 - 14, Seite 190), wie dies in
Abb. 4.5 - 15
auf Seite 192 dargestellt ist.
Æ Verriegeln Sie die Türen.
Achseinschub HF/3
(Portal 3) Stecker
Anschlusskabel
Hinweis
Stecker Kabel
X21
X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Stecker mit Bügel sichern
X22
X22
03009802
03009803
03009804
03009805
03009807
Stecker mit Bügel sichern
X4ur
X4ur 03009800 Stecker einrasten
X4ut
X4ut 03009801 Stecker einrasten
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
bis zum Anschlag aufstecken
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
bis zum Anschlag aufstecken
X9sq
X9sq 03010056 festschrauben
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
198
4.5.12.6 Abdeckungen montieren
Æ Befestigen Sie das Erdungskabel an jeder Abdeckung (Pos. 5 in Abb. 4.5 - 14, Seite 190), wie
dies in Abb. 4.5 - 15
Seite 192 dargestellt ist.
Æ Befestigen Sie die Abdeckung mit je 6 Zylinderschrauben am Maschinenrahmen.
4.5.13 Hauptstöranzeige montieren
Æ Verbinden Sie das Kabel der Hauptstöranzeige mit dem Kabel der Grundmaschine.
Æ Befestigen Sie den Fuß der Hauptstöranzeige an der Traverse der Grundmaschine.
4.5.14 Den Automaten in die Linie integrieren
Æ Beachten Sie die Warnhinweise, die in Abschnitt 4.5.2, Seite 164 beschrieben sind.
Æ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.5.1, Seite 164.
