Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetri ebnahme Softwareversion SR.505.xx Ausgabe 0 5/2004 DE 4.5 Den Automaten aufstellen 199 4.5.14.1 Gabelst apler positionieren 4 Abb. 4.5 - 19 Auflageflächen - G a…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
198
4.5.12.6 Abdeckungen montieren
Æ Befestigen Sie das Erdungskabel an jeder Abdeckung (Pos. 5 in Abb. 4.5 - 14, Seite 190), wie
dies in Abb. 4.5 - 15
Seite 192 dargestellt ist.
Æ Befestigen Sie die Abdeckung mit je 6 Zylinderschrauben am Maschinenrahmen.
4.5.13 Hauptstöranzeige montieren
Æ Verbinden Sie das Kabel der Hauptstöranzeige mit dem Kabel der Grundmaschine.
Æ Befestigen Sie den Fuß der Hauptstöranzeige an der Traverse der Grundmaschine.
4.5.14 Den Automaten in die Linie integrieren
Æ Beachten Sie die Warnhinweise, die in Abschnitt 4.5.2, Seite 164 beschrieben sind.
Æ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.5.1, Seite 164.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
199
4.5.14.1 Gabelstapler positionieren
4

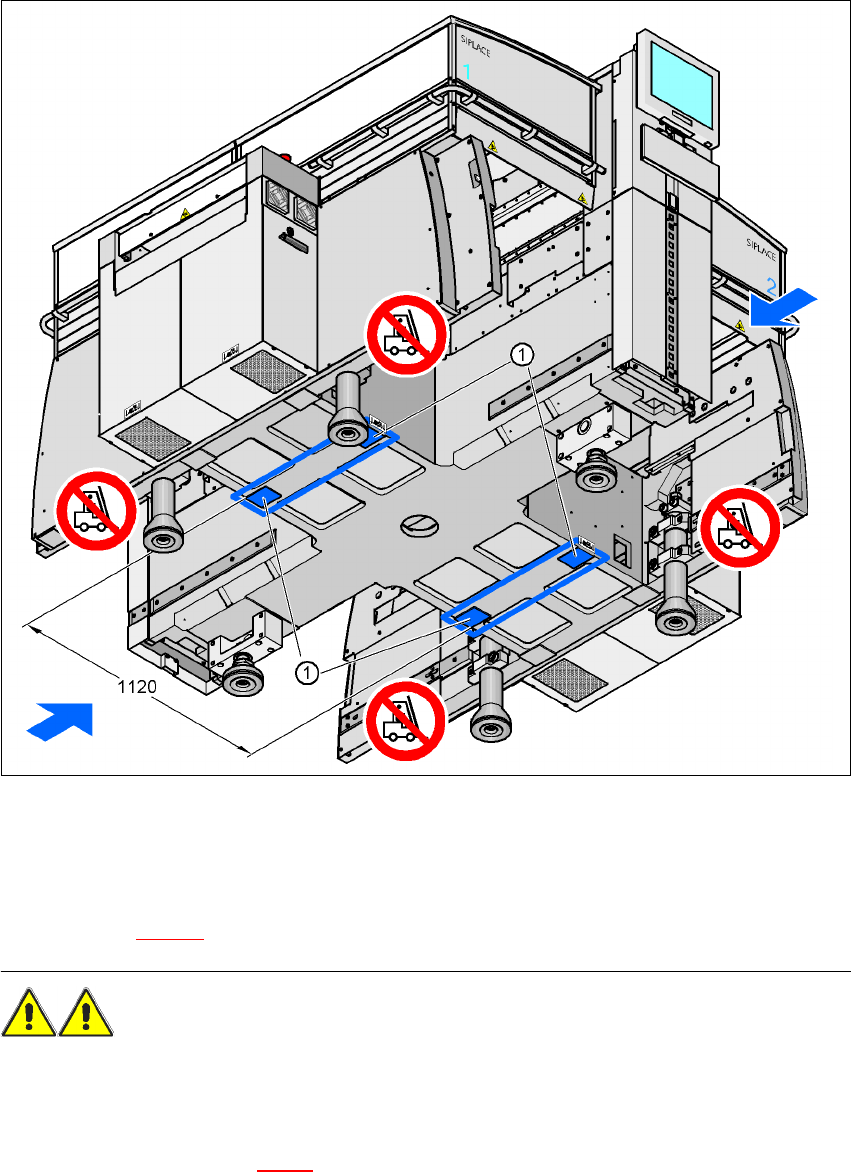

Abb. 4.5 - 19 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
Æ Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie die
Gabel so weit, dass die Auflagefläche des Automaten gleichmäßig auf der Gabel aufliegen
(siehe Abb. 4.5 - 19
).
WARNUNG
Beachten Sie
vor
dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.3 - 3
. Der äußere Abstand der Auflageflächen beträgt 1120 mm.
Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der Automat an
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
200
den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des Maschinen-
rahmens wäre die Folge.
Æ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten beim
Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was zu einer
Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass eine
zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Automat
beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4.5.14.2 Was Sie beim Transport unbedingt beachten sollten
WARNUNG
Achten Sie beim Transport unbedingt darauf, dass
alle
Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
