4 Aufstellen und I nbetriebnahme Betriebsanleitung SIPLACE H F-Serie 4.5 Den Autom aten aufstellen Softwareversion SR.505.xx Ausgab e 05/2004 DE 202 4.5.15 Den Automaten endgültig justieren Æ Leg en Sie di e Maschine nwa…
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
201
4.5.14.3 Den Automaten zur Linie ausrichten
Æ Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
WARNUNG 4
Senken Sie den Automaten langsam ab. Eine zweite Person kontrolliert unterdessen, dass
die Maschinenfüße alle gleichzeitig auf dem Boden aufsetzen. Ein einseitiges, schnelles Auf-
schlagen der Maschinenfüße führt zu Verformungen an der Befestigung der Maschinenfüße.
4
4.5.14.4 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
Æ Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter den Maschinenrahmen.
Æ Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
Æ Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Automa-
ten. Er soll zwischen 1 mm und 3 mm betragen.
Æ Senken Sie den Automaten ab.
4

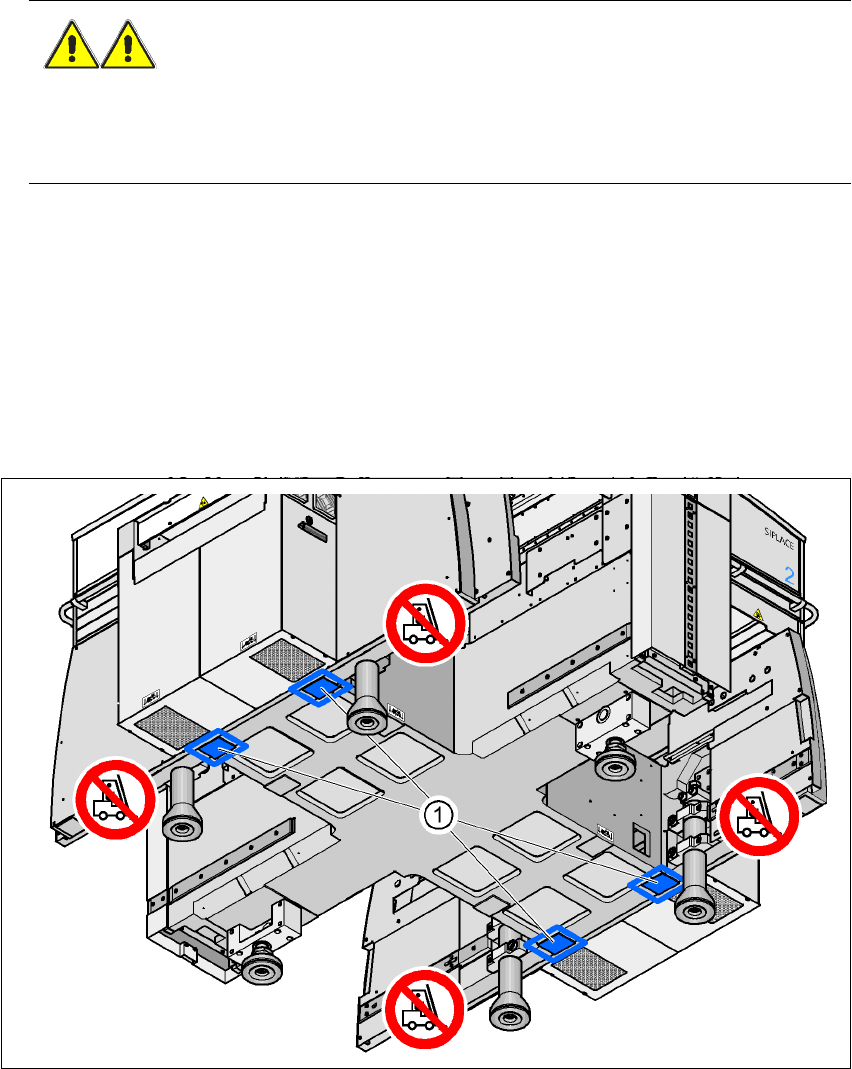

Abb. 4.5 - 20 Auflagepositionen für das Luftkissen-Transportsystem
(1) Auflageflächen für das Luftkissen-Transportsystem
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
202
4.5.15 Den Automaten endgültig justieren
Æ Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 4.5 - 21
). Die Leiterplatten-Transport-
breite ist auf 136 mm voreingestellt.
HINWEIS: 4
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung immer nur
auf die äußeren Wangen des Automaten.
Æ Messen Sie den Abstand zwischen Oberkante des Leiterplattentransports und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
4

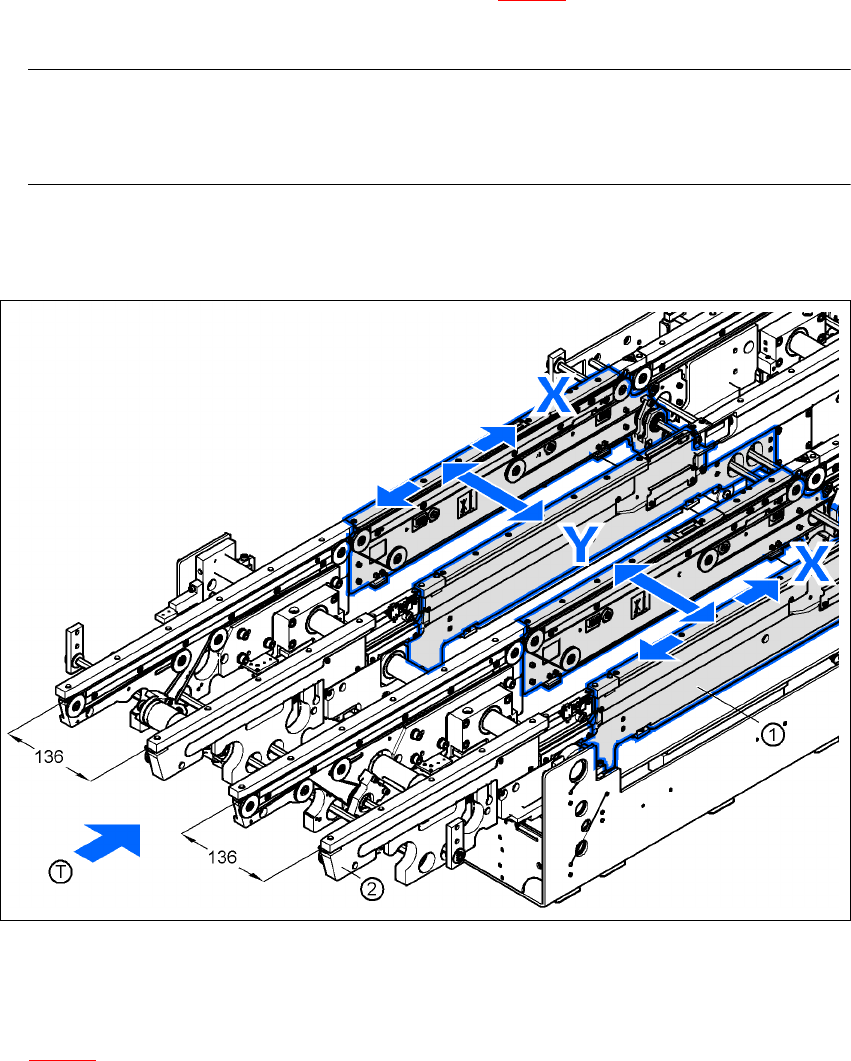

Abb. 4.5 - 21 Den Automaten in X- und Y-Richtung justieren
4
4
Æ Justieren Sie mit dem Gabelschlüssel SW36 die Sechskantschraube M24x80 (Pos. 1 in Abb.
4.5 - 22
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschinen-
wasserwaage keine Abweichung vom Nullpunkt zeigt.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
203
HINWEIS
Wird der Automat auf eine Leiterplatten-Transporthöhe von 830 mm eingestellt und ist die BE-Wa-
gen-Einzugsvorrichtung in vorderster Position montiert (siehe Abb. 4.5 - 24
), so ist die Sechs-
kantschraube M24 x 80 (Pos. 1 in Abb. 4.5 - 24
) vom Pneumatikanschluss des Zylinders (Pos. 3
in Abb. 4.5 - 24
) der BE-Wagen-Einzugsvorrichtung verdeckt.
Æ Demontieren Sie deshalb für die Justage den Pneumatikanschluss (Pos. 4 in Abb. 4.5 - 24).
4

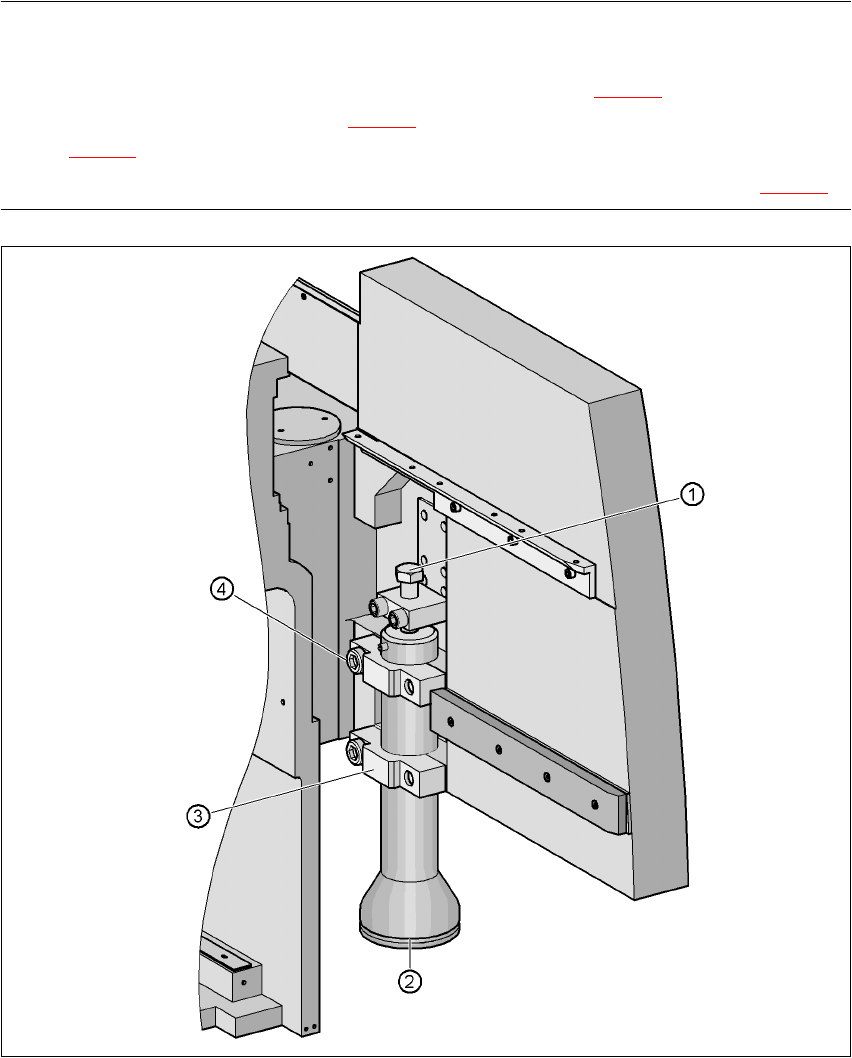

Abb. 4.5 - 22 Höhe der Maschinenfüße justieren
(1) Sechskantschraube M24x80 zur Höhenjustage
(2) Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
