4.5.15 Den Automaten endgültig justieren
Æ Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1 (siehe Abb. 4.5 - 21
). Die Leiterplatten-Transport-
breite ist auf 136 mm voreingestellt.
HINWEIS: 4
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung immer nur
auf die äußeren Wangen des Automaten.
Æ Messen Sie den Abstand zwischen Oberkante des Leiterplattentransports und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
4
Abb. 4.5 - 21 Den Automaten in X- und Y-Richtung justieren
4
4
Æ Justieren Sie mit dem Gabelschlüssel SW36 die Sechskantschraube M24x80 (Pos. 1 in Abb.
4.5 - 22
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschinen-
wasserwaage keine Abweichung vom Nullpunkt zeigt.
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
203
HINWEIS
Wird der Automat auf eine Leiterplatten-Transporthöhe von 830 mm eingestellt und ist die BE-Wa-
gen-Einzugsvorrichtung in vorderster Position montiert (siehe Abb. 4.5 - 24
), so ist die Sechs-
kantschraube M24 x 80 (Pos. 1 in Abb. 4.5 - 24
) vom Pneumatikanschluss des Zylinders (Pos. 3
in Abb. 4.5 - 24
) der BE-Wagen-Einzugsvorrichtung verdeckt.
Æ Demontieren Sie deshalb für die Justage den Pneumatikanschluss (Pos. 4 in Abb. 4.5 - 24).
4
Abb. 4.5 - 22 Höhe der Maschinenfüße justieren
(1) Sechskantschraube M24x80 zur Höhenjustage
(2) Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.5 Den Automaten aufstellen Softwareversion SR.505.xx Ausgabe 05/2004 DE
204
Æ Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Æ Ist der Automat ausgerichtet, ziehen Sie mit dem Sechskantstiftschlüssel der Größe 19 die In-
nensechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen Maschi-
nenfüßen fest (Pos. 3).
Æ Drehen Sie den Maschinenfuß "HS50" so weit heraus, bis dieser fest auf dem Boden aufsitzt.
Æ Achten Sie darauf, dass Sie den Maschinenfuß "HS50" nicht zu weit herausdrehen, so dass
Sie den Automaten dejustieren.
4
4
4
4
4
4
4

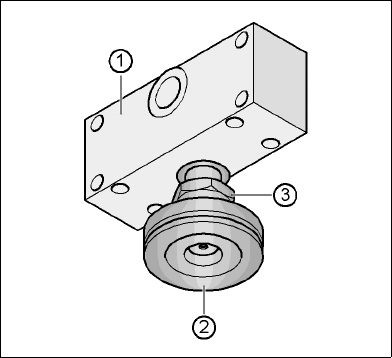

Abb. 4.5 - 23 Maschinenfuß "HS50" ausrichten und kontern
(1) Distanzstück
(2) Maschinenfuß "HS50"
(3) Kontermutter M24
4
Æ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
Æ Befestigen Sie den Pneumatikanschluss am Zylinder der Einzugsvorrichtung, wenn Sie ihn zu-
vor für die Justage der LP-Transporthöhe von 830 mm demontiert hatten.
Æ Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 4) fest.
