Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.5 Den Automaten aufstellen
205
4.5.15.1 Pneumatikanschluss der BE-Wagen-Einzugsvorrichtung demontieren
4

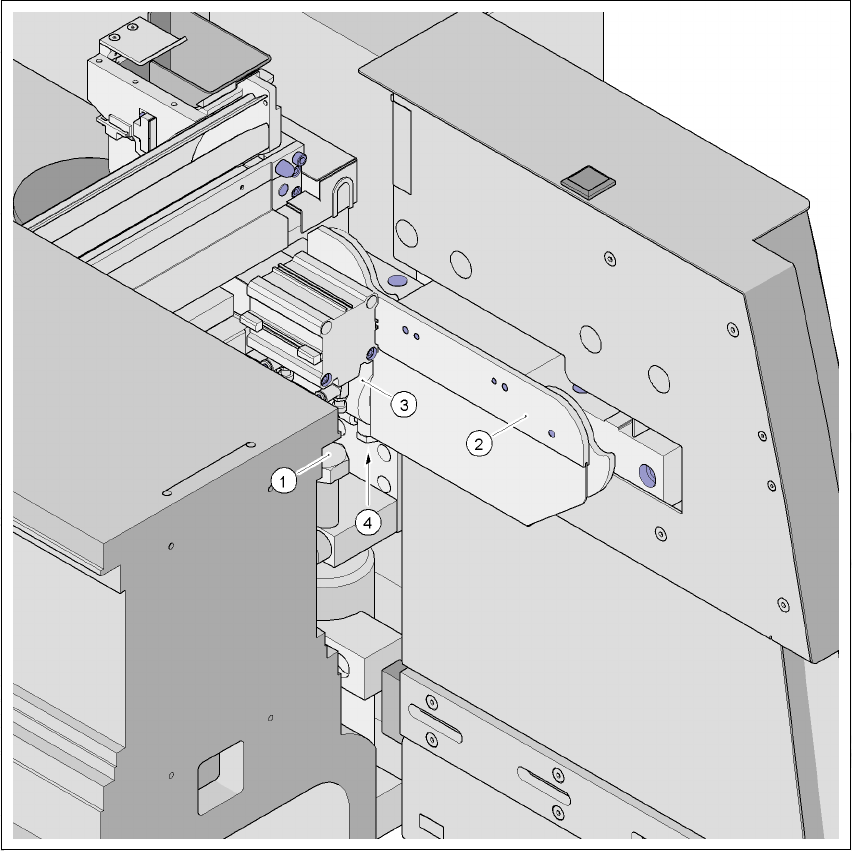

Abb. 4.5 - 24 Pneumatikanschluss am Zylinder der BE-Wagen-Einzugsvorrichtung
4
(1) Sechskantschraube M24 x 80
(2) BE-Wagen-Einzugsvorrichtung
(3) Zylinder
(4) Pneumatikanschluss, Sechskantmutter M10
Æ Entfernen Sie mit dem Gabelschlüssel SW17 den Pneumatikanschluss an der Einzugsvorrich-
tung.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.6 BE-Wagen an LP-Transporthöhe anpassen Softwareversion SR.505.xx Ausgabe 05/2004 DE
206
4.6 BE-Wagen an LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
830 mm ± 15 mm Standard-Höhe
900 mm ± 15 mm SMEMA-Höhe
930 mm ± 15 mm SMEMA-Höhe
950 mm ± 15 mm SMEMA-Höhe 4
4
Abb. 4.6 - 1 BE-Wagen mit einer LP-Transporthöhe von 950 mm
4
(1) Stifte für die Höhenmarkierung
(2) BE-Wagen-Oberteil
(3) BE-Wagen-Fahrgestell
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.6 BE-Wagen an LP-Transporthöhe anpassen
207
Bei der Standard-Leiterplattenhöhe von 830 mm verschwinden alle Höhenmarkierungsstifte unter
den Seitenwänden des BE-Wagen-Oberteils. Wird das Oberteil angehoben, werden die Markie-
rungsstifte durch eine Druckfeder herausgedrückt. Das BE-Wagen-Oberteil liegt dann auf diesen
Markierungsstiften auf.
4.6.1 Warnhinweise
WARNUNG
Nur Technikern der Firma SIEMENS oder zertifizierten Personen ist es erlaubt, die BE-Wagen-
höhe zu verstellen.
Æ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Æ Nehmen Sie alle Förderer von der BE-Tischplatte, wenn Sie die BE-Tisch in der Höhe verstel-
len wollen.
4.6.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Flanschschraubendreher für M6-Schrauben
– Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Oberteils
– Hebevorrichtung zum Anheben des BE-Wagen-Oberteils, Tragkraft mindestens 120 kg
