4.6 BE-Wagen an LP-Transporthöhe anpassen
Der BE-Wagen lässt sich mit wenigen Handgriffen auf folgende Leiterplatten-Transporthöhen ein-
stellen:
830 mm ± 15 mm Standard-Höhe
900 mm ± 15 mm SMEMA-Höhe
930 mm ± 15 mm SMEMA-Höhe
950 mm ± 15 mm SMEMA-Höhe 4
4

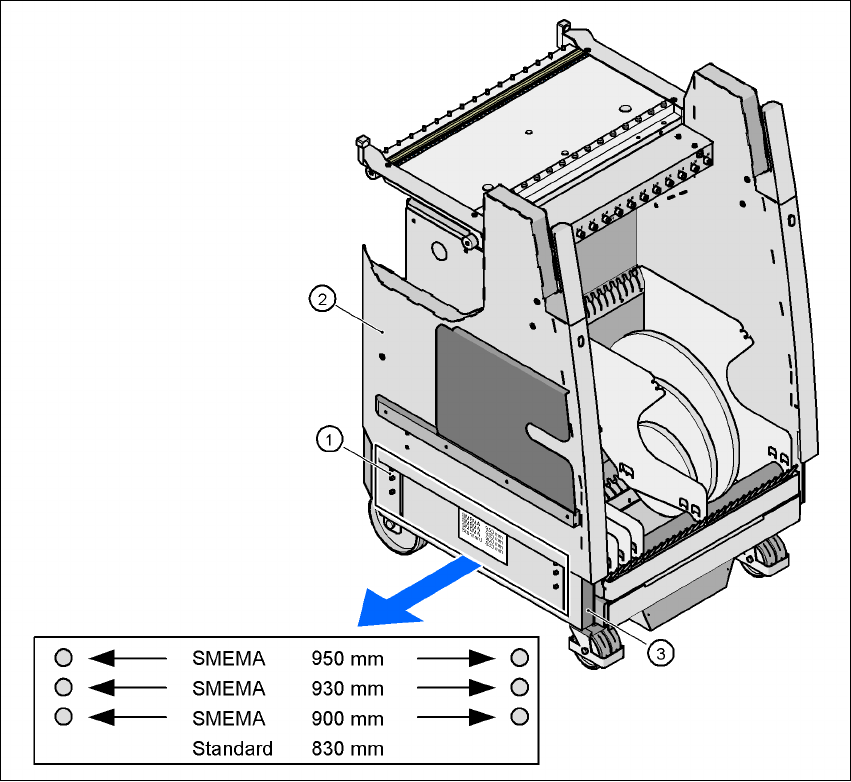

Abb. 4.6 - 1 BE-Wagen mit einer LP-Transporthöhe von 950 mm
4
(1) Stifte für die Höhenmarkierung
(2) BE-Wagen-Oberteil
(3) BE-Wagen-Fahrgestell
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.6 BE-Wagen an LP-Transporthöhe anpassen
207
Bei der Standard-Leiterplattenhöhe von 830 mm verschwinden alle Höhenmarkierungsstifte unter
den Seitenwänden des BE-Wagen-Oberteils. Wird das Oberteil angehoben, werden die Markie-
rungsstifte durch eine Druckfeder herausgedrückt. Das BE-Wagen-Oberteil liegt dann auf diesen
Markierungsstiften auf.
4.6.1 Warnhinweise
WARNUNG
Nur Technikern der Firma SIEMENS oder zertifizierten Personen ist es erlaubt, die BE-Wagen-
höhe zu verstellen.
Æ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Æ Nehmen Sie alle Förderer von der BE-Tischplatte, wenn Sie die BE-Tisch in der Höhe verstel-
len wollen.
4.6.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Flanschschraubendreher für M6-Schrauben
– Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Oberteils
– Hebevorrichtung zum Anheben des BE-Wagen-Oberteils, Tragkraft mindestens 120 kg
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.6 BE-Wagen an LP-Transporthöhe anpassen Softwareversion SR.505.xx Ausgabe 05/2004 DE
208
4.6.3 BE-Wagenhöhe ändern
WARNUNG
Heben Sie alle Förderer von der BE-Wagen-Tischplatte ab.
Æ Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (Pos. 1).
Æ Lockern Sie die 4 Flanschschrauben (Pos. 2)
4

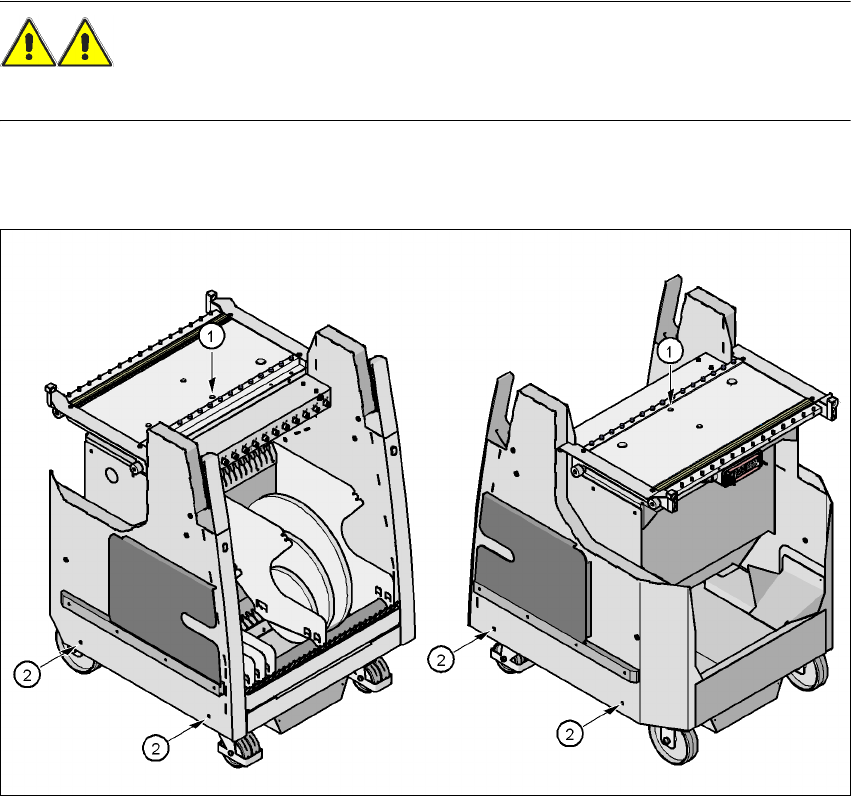

Abb. 4.6 - 2 Positionen der Ringschraube und der Flanschschrauben
(1) M12-Bohrung für Ringschraube
(2) Flanschschrauben M6 x 12, 4 Stück
4.6.3.1 BE-Wagenhöhe vergrößern
Æ Heben Sie das BE-Wagen-Oberteil so lange an, bis die Stifte der gewünschten Höhe heraus-
gedrückt werden.
Æ Lassen Sie das Zugseil der Hebevorrichtung etwas nach, bis das Oberteil auf dem Stift auf-
liegt.
Æ Ziehen Sie die 4 Flanschschrauben fest.
Æ Schrauben Sie die Ringschraube in die BE-Tischfläche ein.
