5.3.5 Steckachsen für große Gurtrollen verwenden
Æ Setzen Sie für große Gurtrollen Steckachsen in die Teilungsbleche ein.
HINWEIS
Wir empfehlen, bei Gurtspulen mit einem Durchmesser ab 5" Steckachsen zu verwenden, um
die Betriebssicherheit der Förderer zu gewährleisten.
Abb. 5.3 - 3 Steckachsen für große Spulen einsetzen
5
(1) BE-Wagen
(2)Position der Steckachsen
(3) Teilungsblech
(4) Steckachse (vergrößert)
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.505.xx Ausgabe 05/2004 DE 5.4 Förderer rüsten
219
5.4 Förderer rüsten
5

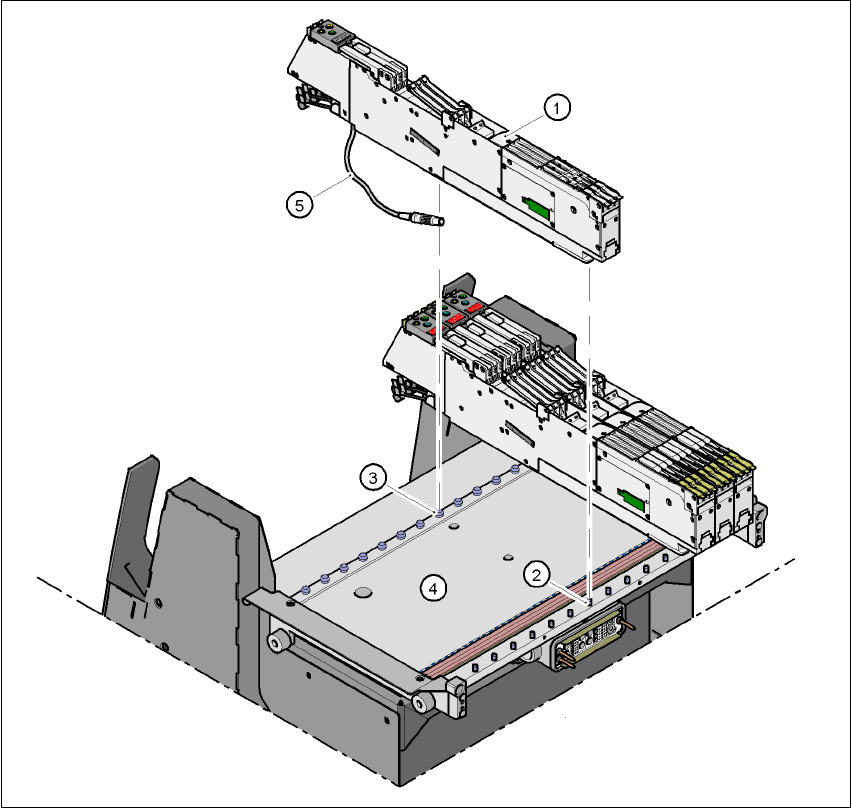

Abb. 5.4 - 1 BE-Tisch mit 15 Stellplätzen für Förderer
(1) Förderer
(2) Zentrierstift
(3) Kalotte
(4) BE-Tisch
(5) Anschlusskabel des Förderers
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.4 Förderer rüsten Softwareversion SR.505.xx Ausgabe 05/2004 DE
220
5.4.1 BE-Tisch und Förderer für das Rüsten vorbereiten
Æ Wählen Sie den Stellplatz, auf den Sie den Förderer stellen wollen.
Æ Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den NOT-HALT-Taster.
Æ Öffnen Sie die Schutzhaube.
Æ Reinigen Sie die Stellfläche des Förderers und die Stellfläche des Förderers auf dem BE-Tisch.
5.4.2 Förderer einsetzen
Æ Setzen Sie den Förderer (Pos. 1) zuerst mit der Frontseite - das ist die Seite mit dem geschlit-
zen Fuß - so auf den BE-Tisch (Pos. 4), dass der Zentrierstift (Pos. 2) auf dem BE-Tisch in den
Schlitz des Fördererfußes gleitet.
Æ Senken Sie nun den Förderer an der Rückseite ab, bis die Kalotte (Pos. 3) vollkommen in der
Bohrung des Förderers verschwindet.
Æ Achten Sie darauf, dass die Förderer entsprechend ihrer Breite richtig auf dem BE-Tisch plat-
ziert werden (siehe Abb. 5.4 - 2
).
Æ Kontrollieren Sie, ob der Förderer plan auf dem Bauelementetisch aufliegt.
Æ Schließen Sie den Stecker des Förderers (Pos. 5) an die Buchse an, die sich unter dem Stell-
platz befindet.
HINWEIS 5
Achten Sie darauf, dass Sie zum Anschluss des Förderers unbedingt die zum Stellplatz ge-
hörende Buchse verwenden, da die Förderer den Steuerimpuls über diese Buchse erhalten.
Möglicherweise arbeitet der Förderer nicht richtig, wenn er nicht an der richtigen Buchse an-
geschlossen wird. Detaillierte Informationen über die Zuordnung von Stecker und Buchse fin-
den Sie in der Betriebsanleitung des jeweiligen Förderers. 5
Æ Schließen Sie die Schutzhauben.
Æ Entriegeln Sie den NOT-HALT-Taster.
Æ Schalten Sie die Steuerung wieder ein, indem Sie die Starttaste drücken.
Æ Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Æ Setzen Sie die Bestückung fort.
