5 Aufgaben an der Maschine Betriebsanleitung SIPLAC E HF-Serie 5.5 Bestücks tation vorrüsten Softwareversion S R.505.xx Ausgabe 05/2004 D E 222 5.5 Bestückst ation vorrüsten Führen Si e die nac hfolgend b eschriebe nen A…
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.505.xx Ausgabe 05/2004 DE 5.4 Förderer rüsten
221

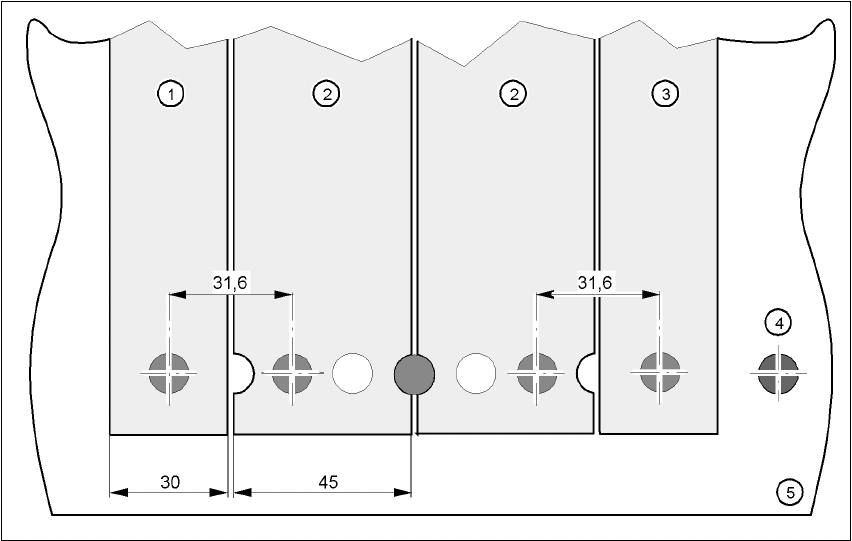

Abb. 5.4 - 2 Einsetzen von Förderern einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
(1) Förderer, 30 mm breit
(2) Förderer, 45 mm breit
(3) Förderer, 30 mm breit
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.5 Bestückstation vorrüsten Softwareversion SR.505.xx Ausgabe 05/2004 DE
222
5.5 Bestückstation vorrüsten
Führen Sie die nachfolgend beschriebenen Arbeitsschritte zum Vorrüsten der Bestückstation
durch.
Æ Entfernen Sie die Gurte aus den Förderern und saugen Sie die Oberfläche der Module und
den Bereich der Gurtführung mit dem Staubsauger gründlich ab.
Æ Leeren Sie die Gurtabfallbehälter (siehe Pos. 3 in Abb. 5.3 - 2).
Æ Reinigen Sie die Auflageflächen der Förderer mit einem in Alkohol getränkten Tuch.
Æ Tragen Sie anschließend auf die Auflageflächen eine kleine Menge Korrosionsschutzmittel
WD40 mit einem flusenfreien Tuch auf.
Æ Saugen Sie die BE-Tische mit einem Staubsauger ab, oder verwenden Sie einen Pinsel mit
kurzen Borsten
, um lose Bauelemente zu entfernen.
VORSICHT
Vermeiden Sie es, Bauelemente von den Magnetleisten der BE-Tische mit den Fingern zu
entfernen. Sie verletzen sich möglicherweise durch feinste Metallsplitter. 5
HINWEIS
Die Druckluftverteilerleiste in den BE-Tischen dient zum Anschluss der Bulk-Case-Förderer.
Diese Leiste verläuft parallel zum Leiterplattentransport und besitzt nach oben offene Düsen.
Sorgen Sie dafür, dass die Düsen nicht verschmutzen bzw. mit Öl oder Fett in Berührung
kommen. Fett, Öl oder Schmutz führen zu Störungen im Förderer, oder die Bauelemente im
Förderer werden unbrauchbar! 5
Æ Überprüfen Sie die Oberfläche der Magnetleisten auf Unebenheiten oder Beschädigungen
und ziehen Sie die Oberfläche ggf. mit einem Ölstein ab.
Æ Wischen Sie anschließend die Magnetleisten mit einem in Alkohol getränkten Tuch ab.
Æ Tragen Sie auf die Magnetleisten eine kleine Menge Korrosionsschutzmittel WD40 mit einem
flusenfreien Tuch auf.
Æ Reinigen Sie die Auflageflächen der BE-Tische mit einem in Alkohol getränkten Tuch und
tragen Sie danach eine kleine Menge Korrosionsschutzmittel WD40 mit einem flusenfreien
Tuch auf.
Æ Saugen Sie den Gurtcontainer aus.
Æ Prüfen Sie den Stellplatz der Förderer.
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.505.xx Ausgabe 05/2004 DE 5.6 Rüstung wechseln
223
Æ Sind alle Stecker der Förderer am richtigen Anschluss eingesteckt?
Æ Achten Sie auf die richtige Teilung im Gurttransport des Förderers.
Æ Kürzen Sie den Leergurt an der Frontseite des Förderers auf eine Länge von 1 cm.
Æ Überprüfen Sie, ob die Teilungsbleche im Gurtcontainer richtig eingesetzt sind (siehe Pos. 5 in
Abb. 5.3 - 2
).
Æ Achten Sie auf den Umfang der BE-Gurtrolle und versehen Sie große Gurtrollen mit Steck-
achsen.
Æ Spleißen Sie kurze Gurtreste aneinander.
Das Personal, das den Vorrüstbereich betreut, sollte über das gleiche Werkzeug verfügen wie
die Maschinenbediener. Eine Aufstellung hierzu finden Sie in Abschnitt 5.1.1.2
.
HINWEIS
Ist die Aufrüstung fehlerhaft, sollten die Maschinenbediener dies schriftlich oder mündlich dem
Personal im Vorrüstbereich mitteilen.
5.6 Rüstung wechseln
5.6.1 Umrüstanweisung vor dem Rüstungswechsel ausdrucken
Drucken Sie vor einem Rüstungswechsel die Umrüstanleitung am Drucker des SIPLACE Pro-
Rechner aus, wie dies in der Betriebsanleitung "SIPLACE Pro" beschrieben ist.
5.6.2 Was Sie bei einem Austausch der Förderer beachten sollten
Æ
Gehen Sie vorsichtig mit den Förderern um, wenn Sie diese auf dem BE-Tisch einsetzen oder
von dort entfernen. Schlagen Sie nicht mit der Aufsetzfläche der Förderer gegen die Kanten
des BE-Tisches.
Æ Saugen Sie die BE-Tische mit einem Staubsauger ab und reinigen Sie bei Bedarf die Ober-
fläche des BE-Tisches gemäß den Angaben in der Wartungsanleitung.
VORSICHT
Vermeiden Sie es, Bauelemente von der Magnetschiene der BE-Tische mit den Fingern zu
entfernen. Sie verletzen sich möglicherweise durch feinste Metallsplitter. 5
Æ Entfernen Sie lose Bauelemente mit Hilfe eines Pinsels mit kurzen Borsten.
