5.9 BE-Wagen an- bzw. abdocken
5.9.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
WARNUNG
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der BE-Wagen immer nur von einer Per-
son an- oder abgedockt werden.
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener gleichzeitig zwei
Taster drücken muss, um den BE-Wagen anzudocken. Der eine Taster befindet sich unter der
Schutzhaube, der andere seitlich am Eingreifschutz (Pos. 1 und 2 in Abb. 5.9 - 1
). So wird sicher-
gestellt, dass der Bediener während des An- oder Abdockvorgangs immer seitlich am Automaten
steht. Da der Vorgang stets mit beiden Händen ausgelöst werden muss, wird ein Verletzungsrisiko
für die Hände vermieden.
5

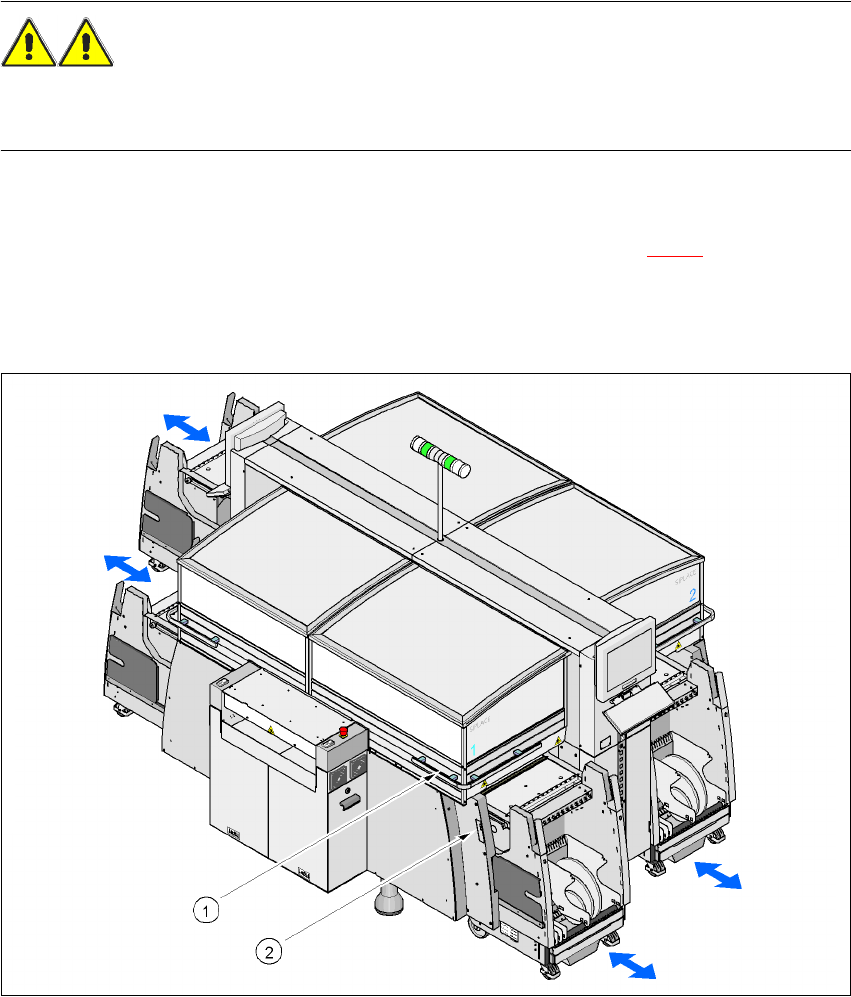

Abb. 5.9 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
(1) Taster an der Oberseite des Eingreifschutzes unter der Schutzhaube
(2) Taster seitlich im Eingreifschutz
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE HF-Serie
5.9 BE-Wagen an- bzw. abdocken Softwareversion SR.505.xx Ausgabe 05/2004 DE
228
5.9.2 BE-Wagen abdocken
Æ Klicken Sie im Menü GRUNDANSICHT auf die Ikone BEARBEITEN ANHALTEN.
Die gerade bearbeitete Leiterplatte wird fertigbestückt. Danach werden die Ikonen der Einzel-
funktionenmenüs aktiviert. 5
Æ Klicken Sie auf die gewünschte Ikone EINZELFUNKTIONEN PORTAL X (Portal 1 oder 2).
Æ Wählen Sie PORTALFUNKTIONEN.
Æ Klicken Sie in diesem Menü auf die Schaltfläche RÜSTPOSITION ANFAHREN.
Der gewählte Bestückkopf fährt über den LP-Transport, sodass er beim BE-Wagenwechsel
nicht beschädigt werden kann. 5
Æ Fassen Sie die Schutzhaube am Griff und öffnen Sie die Haube.
5

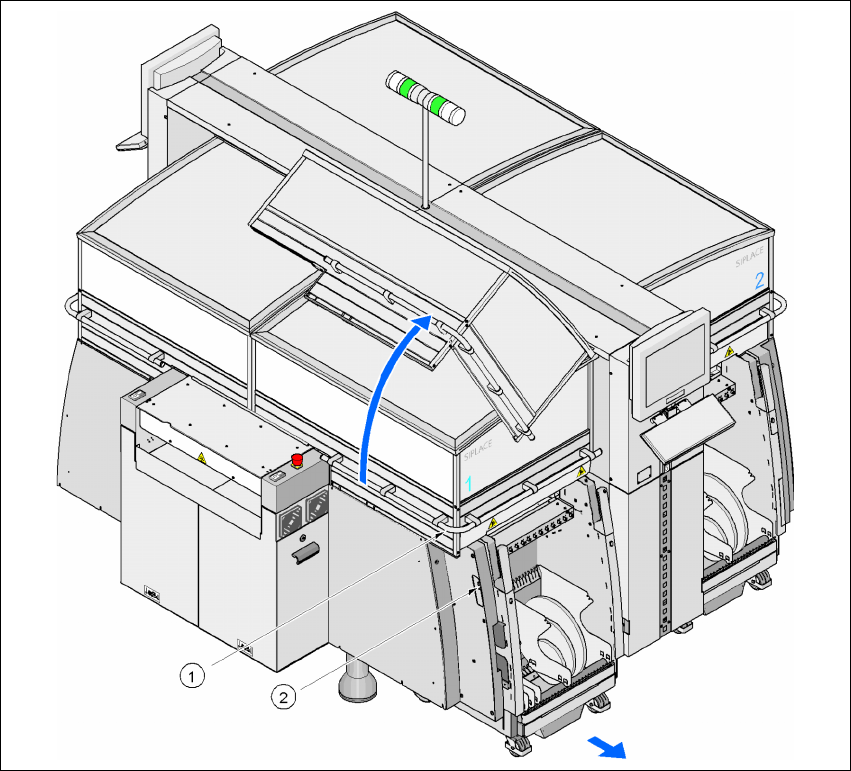

Abb. 5.9 - 2 BE-Wagen abdocken
(1) Taster unter der Schutzhaube
(2) Taster am Eingreifschutz
Betriebsanleitung SIPLACE HF-Serie 5 Aufgaben an der Maschine
Softwareversion SR.505.xx Ausgabe 05/2004 DE 5.9 BE-Wagen an- bzw. abdocken
229
Æ Drücken Sie den Taster an der Oberseite des Eingreifschutzes (Pos. 1) so lange, bis der BE-
Wagen abgedockt ist.
Æ Ziehen Sie beide Transportgriffe (Pos. 1) am BE-Wagen heraus und schwenken Sie die Griffe
nach innen (siehe Abb. 5.9 - 3
). Damit sind die Griffe arretiert.
5

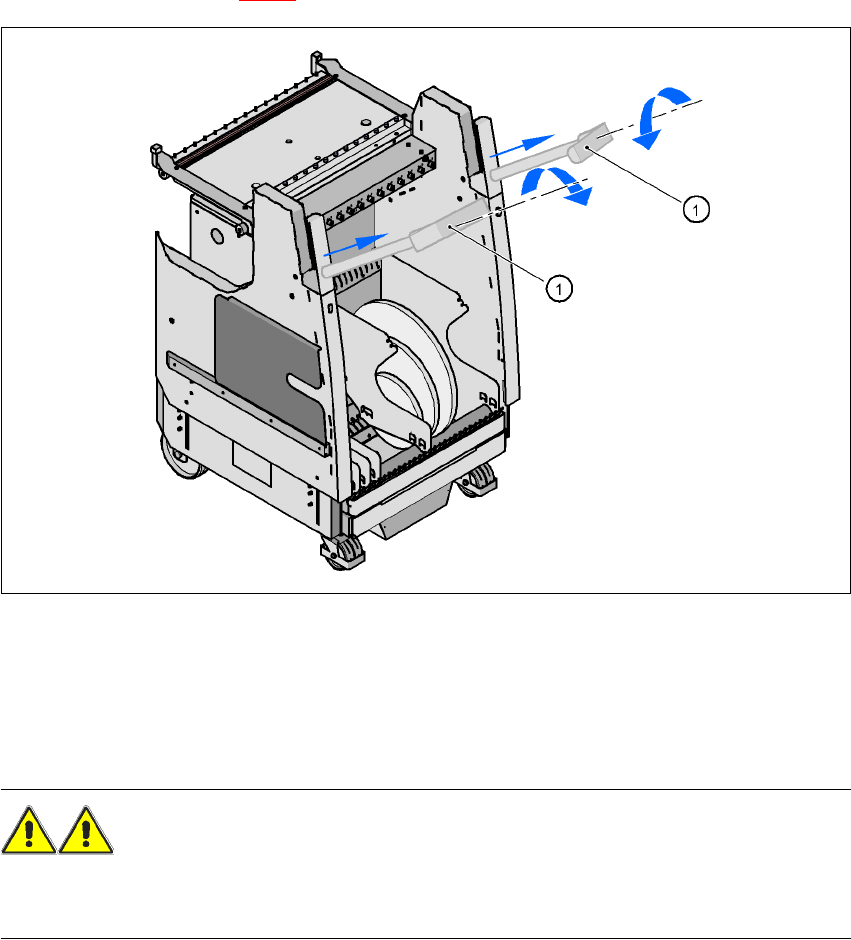

Abb. 5.9 - 3 BE-Wagen - Griffe zum Schieben herausziehen
Æ Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5.9.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Æ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Æ Beachten Sie, dass ein mit Förderern voll bestückter BE-Wagen ab ca. 20° Neigung seitlich
oder nach vorne kippen kann.
Æ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
