00193921-01.pdf - 第239页
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer 239 6.2.3 3 x 8 mm S - Förderer für 0 201/0402-Bauel emente 6 Abb. 6.2 - 3 3 x 8 mm S -Förde…
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
238
6.2.2 3 x 8 mm S - Förderer

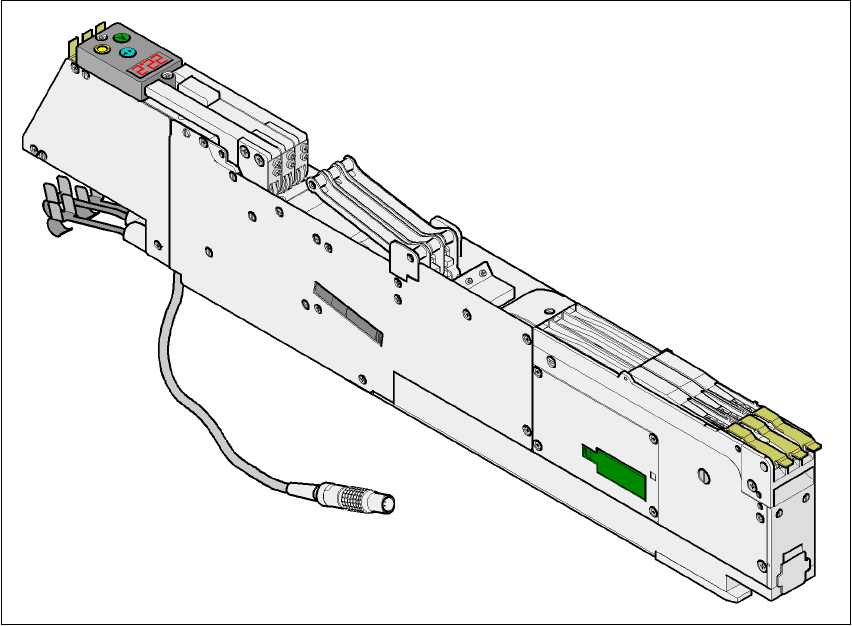

Abb. 6.2 - 2 3 x 8 mm S - Förderer
Artikelnummer 00141098-xx 6
Breite 30,6 mm 6
Spuren pro Förderer 3 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück 6
Transporthub (einstellbar) 2mm / 4mm 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer
239
6.2.3 3 x 8 mm S - Förderer für 0201/0402-Bauelemente
6

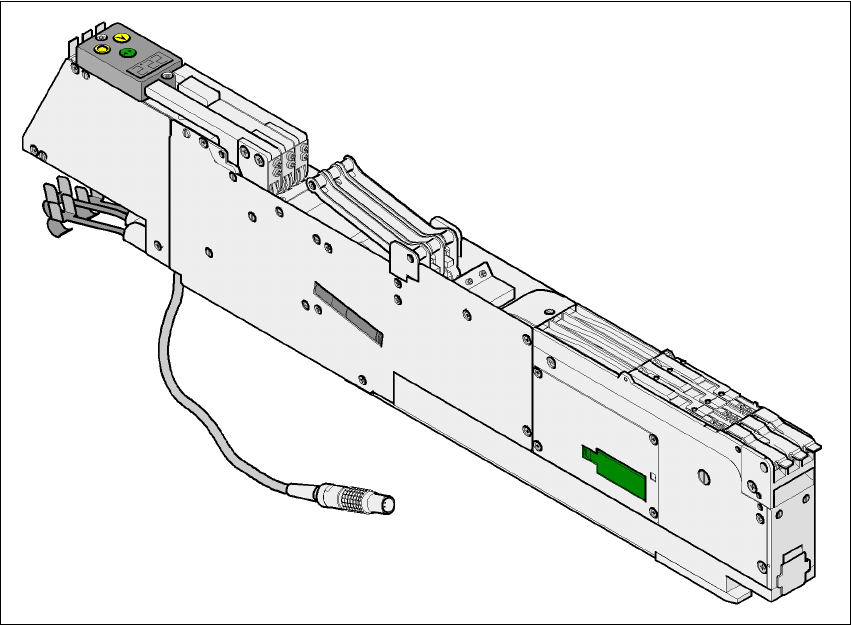

Abb. 6.2 - 3 3x8mm S-Förderer für 0201/0402-Bauelemente
6
Artikelnummer 00141099-xx 6
Breite 30,6 mm 6
Bauelementespektrum 0201, 0402 6
Spuren pro Förderer 3 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat bei 7"-Spulen ca. 10.000 - 15.000 Stück 6
Transporthub (einstellbar) 2mm / 4mm 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
240
6.2.4 12/16 mm S - Förderer
Abb. 6.2 - 4 12/16 mm S - Förderer
Artikelnummer 00141092-xx 6
Breite 30,6 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück 6
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm 6
