Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer 245 6.2.9 56 mm S - Förderer 6 Abb. 6.2 - 9 56 mm S - Förderer 6 Artike lnumme r 001410 95-x…
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
244
6.2.8 44 mm S - Förderer
Abb. 6.2 - 8 44 mm S - Förderer
Artikelnummer 00141094-xx 6
Breite 54,3 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 2 6
Maximale Anzahl der Förderer 4 x 7 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück 6
Transporthub (einstellbar) 4 bis 52 mm (in 4 mm-Schritten) 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer
245
6.2.9 56 mm S - Förderer
6

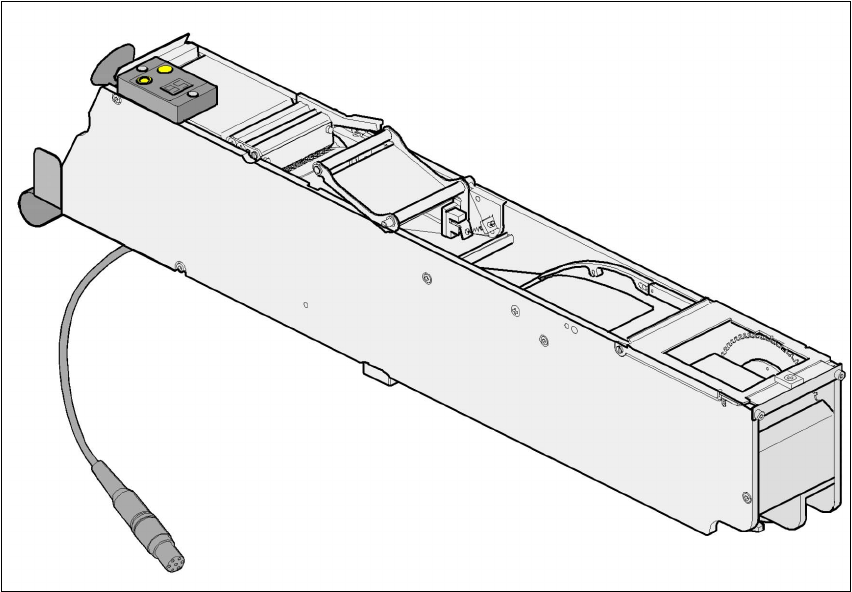

Abb. 6.2 - 9 56 mm S - Förderer
6
Artikelnummer 00141095-xx 6
Breite 66,2 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 2,5 6
Maximale Anzahl der Förderer 4 x 6 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück 6
Transporthub (einstellbar) 4 bis 68mm (in 4mm-Schritten) 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
246
6.2.10 72mm S - Förderer
6
Abb. 6.2 - 10 72 mm S - Förderer
6
Artikelnummer 00141097-xx 6
Breite 82,6 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 3 6
Maximale Anzahl der Förderer 4 x 5 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück 6
Transporthub (einstellbar) 4 bis 80mm (in 4mm-Schritten) 6
