Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer 247 6.2.1 1 88 mm S - Förderer 6 Abb. 6.2 - 1 1 88 mm S - Förderer 6 Artike lnumme r 001410 …
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
246
6.2.10 72mm S - Förderer
6
Abb. 6.2 - 10 72 mm S - Förderer
6
Artikelnummer 00141097-xx 6
Breite 82,6 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 3 6
Maximale Anzahl der Förderer 4 x 5 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück 6
Transporthub (einstellbar) 4 bis 80mm (in 4mm-Schritten) 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer
247
6.2.11 88mm S - Förderer
6

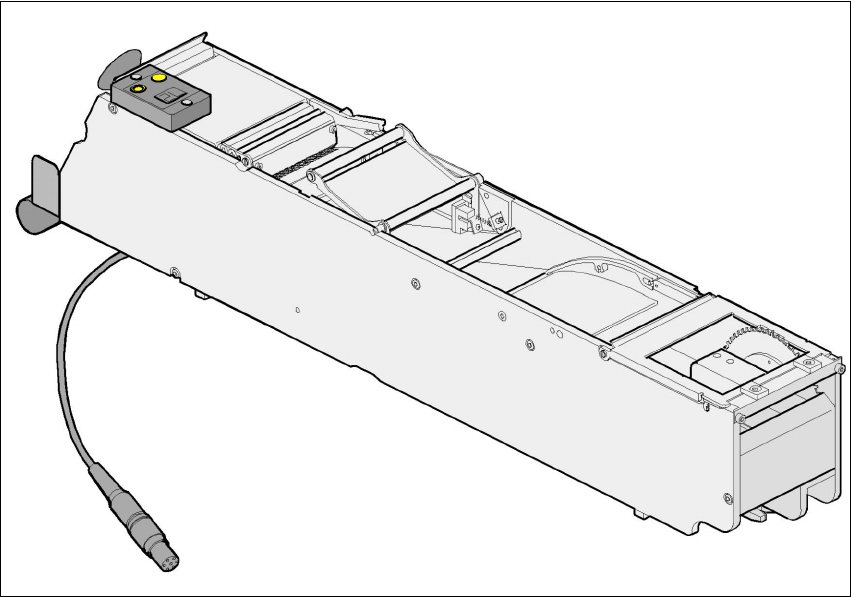

Abb. 6.2 - 11 88 mm S - Förderer
6
Artikelnummer 00141070-xx 6
Breite 98,6 mm 6
Spuren pro Förderer 1 6
Belegte Stellplätze 3,5 6
Maximale Anzahl der Förderer 4 x 4 6
Bauelementevorrat bei 7"-Spulen ca. 2000 Stück 6
Transporthub (einstellbar) 4 bis 88 mm (in 4 mm-Schritten) 6
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
248
6.2.12 Vibrationslängsförderer, Typ 3

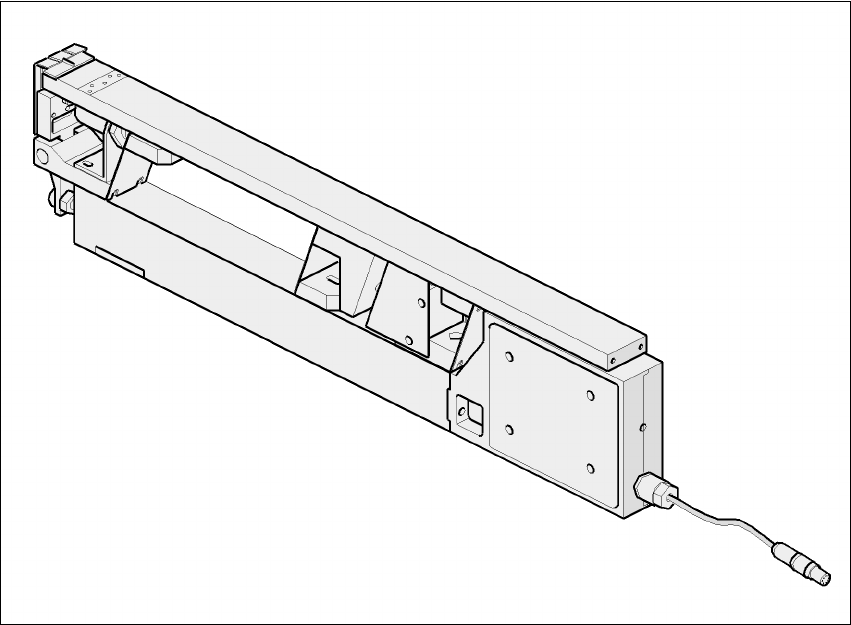

Abb. 6.2 - 12 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 6
Breite 28 mm 6
Spuren pro Förderer 1, 2, 3 oder 6 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 6
je nach Bauelementelänge 6
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 6
15 mm Breite / 2 Stück 6
> 15 mm Breite / 1 Stück 6
30 mm Breite / 1 Stück 6
Rüttelzeit einstellbar von 400 bis über 1000 msec 6
