6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
250
6.2.14 Surftape- Förderer
6.2.14.1 Übersicht
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung den Surftape-Förderer.
Diese Förderer gibt es in Ausführungen für 8 mm Gurte und 12- bzw. 16 mm Gurte. 6
6

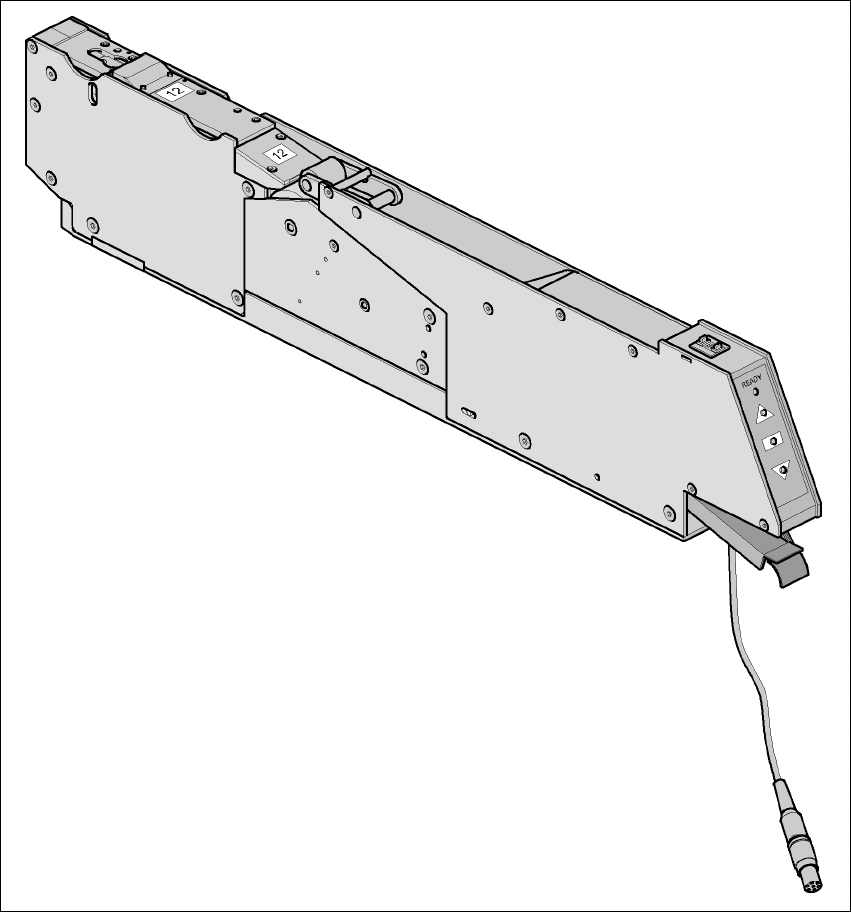

Abb. 6.2 - 14 Surftape-Förderer
Der Surftape-Förderer kann von der Firma Hover-Davis bezogen werden (www.hoverdavis.com).
Die Handhabung des Förderers ist in der Betriebsanleitung für Zuführmodule beschrieben. 6
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.2 Technische Daten der Förderer
251
6.2.14.2 Technische Daten
6
6
6.2.14.3 Parameter für Surftape-Förderer
Die Parameter für die Surftape-Förderer lassen sich am SIPLACE Pro-Rechner modifizieren.
Gurtbreiten 8/12/16 mm
Empfohlene Gurt- und Bauelemente-
größen
8 mm: BE 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: BE 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: BE 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Gurtungsgenauigkeit der Bare Die auf
dem Surftape
Bare Die-Größe bis 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-Größe über 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(bezogen auf den Taschenmittelpunkt)
Erforderlicher Abstand der Bare Die-
Kanten zur Gurttasche min. 0,4 mm
Ausstoßernadel Einfach- oder Dreifachnadel, je nach Die-Größe
Gurtmaterial Metrisch
Gurtnorm IEC 286-3, DIN-IEC-286, EIA 481 und JIS C 0806
Gurtrollendurchmesser 7" bis 15"
Stellfläche des Förderers 1 Stellplatz auf dem Bauelementetisch
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.2 Technische Daten der Förderer Softwareversion SR.505.xx Ausgabe 05/2004 DE
252
6.2.15 BE-Entsorgungsmodul
6

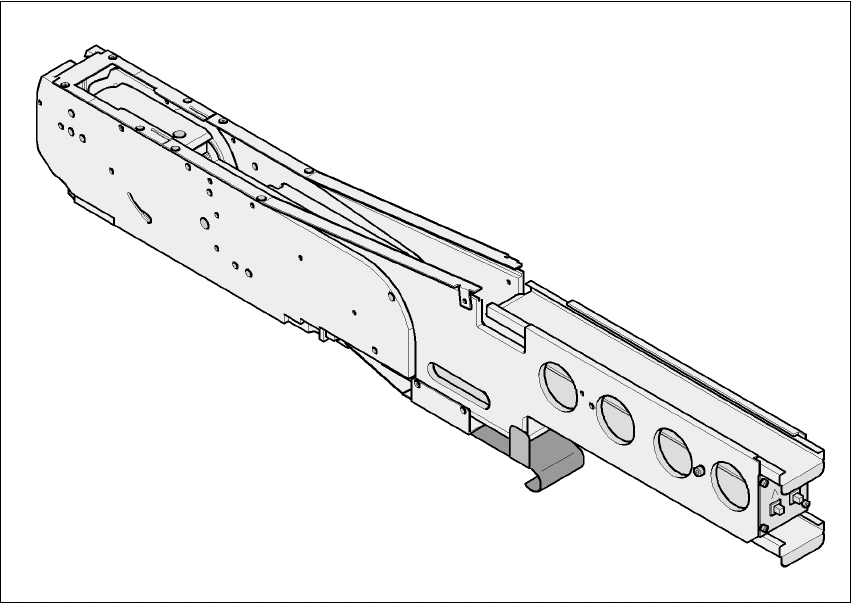

Abb. 6.2 - 15 BE-Entsorgungsmodul
6
Artikelnummer 00141200-xx
Breite 54,3 mm
Spuren pro Modul 1
Belegte Stellplätze 2
Bauelemente-Spektrum bis 27 x 27mm² bei einer Taschengröße von 30 x 30 mm²
bis 13 x 13 mm² bei einer Taschengröße von 15 x 30 mm²
Maximale Bauelemente-Höhe 14 mm
Transporthub (einstellbar) 20 mm für eine Taschengröße von 15 x 30 mm²
36 mm für eine Taschengröße von 30 x 30 mm²
