6 BE-Handling Betriebsanleitung SIPLAC E HF-Serie 6.3 BE-Wagen Softwareversion S R.505.xx Ausgabe 05/2004 D E 266 6.3.5 Externe S p annungsve rsorgung für den BE-W agen Um die Zeitspanne für ei nen Rüstungs wechsel mögli…
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.3 BE-Wagen
265
6.3.4.1 Montagepositionen des Gurtcontainers im BE-Wagen
In der Regel ist der Gurtcontainer vollständig in den BE-Wagen integriert (siehe Abb. 6.3 - 5).
Nach Lösen von vier Schrauben kann er allerdings auch so versetzt werden, dass er 110 mm aus
dem BE-Wagen herausragt. So lassen sich auch bei einer LP-Transporthöhe von 830 mm Gur-
trollen bis zu einem Durchmesser von 19" einsetzen.
6

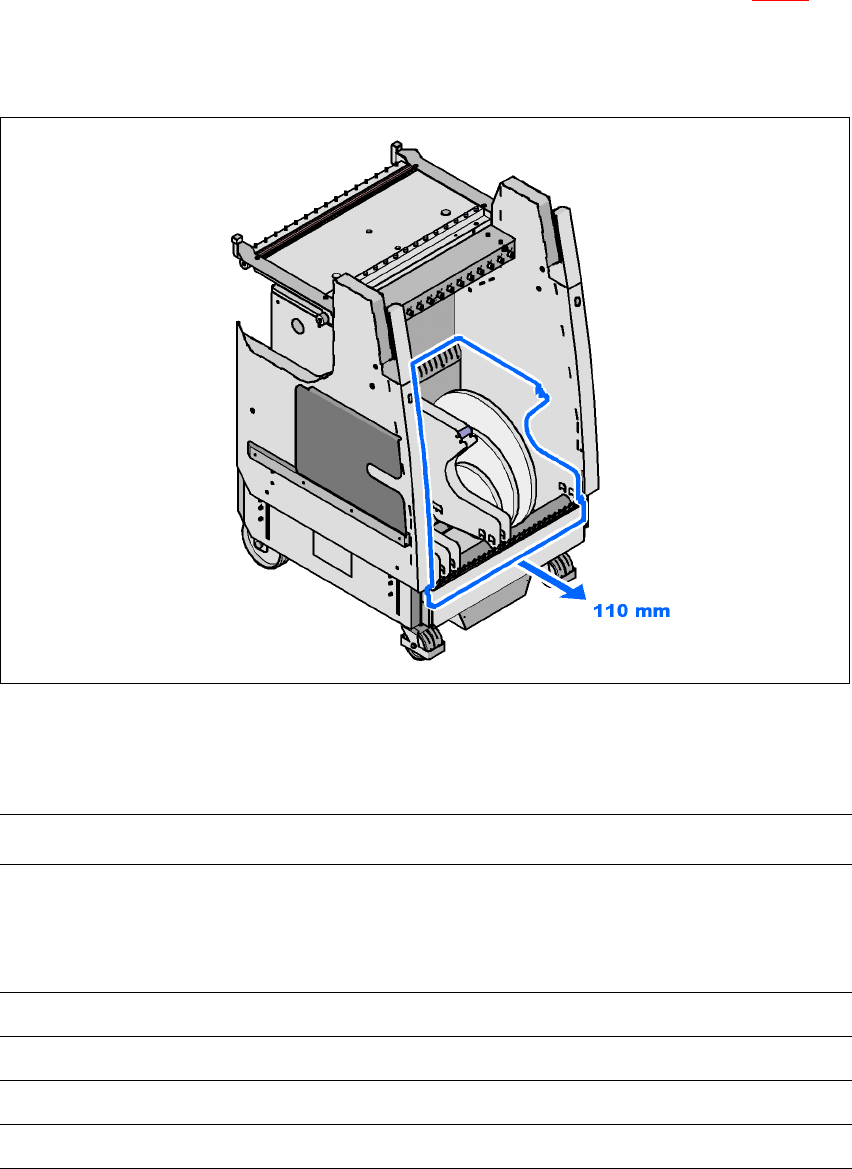

Abb. 6.3 - 6 Gurtcontainer versetzen
6.3.4.2 Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
6
Option – – Mit Halterung für 3. Gurtrolle
LP-Transport-
höhe des BE-
Wagens
Gurtcontainer
vollständig im
BE-Wagen
integriert
Gurtcontainer
110 mm nach
vorne versetzt
Gurtcontainer
vollständig im
BE-Wagen
integriert
Gurtcontainer
110 mm nach
vorne versetzt
830 mm 17" 19" 15" 15"
900 mm 19" 19" 17" 17"
930 mm 19" 19" 17" 17"
950 mm 19" 19" 19" 19"
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.3 BE-Wagen Softwareversion SR.505.xx Ausgabe 05/2004 DE
266
6.3.5 Externe Spannungsversorgung für den BE-Wagen
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-Wa-
gen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Fördererfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine externe
Stromversorgung an. Über ein Versorgungskabel wird der BE-Wagen mit der erforderlichen Be-
triebsspannung und mit Druckluft versorgt.
Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
6.3.6 Druckluftversorgung für Bulkcase-Förderer
Bulkcase-Förderer benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druckluftver-
sorgung für Bulkcase-Förderer angeboten.
Die Montage ist einfach. Zunächst wird der Verschlussstopfen (Pos. 1) am Druckluftanschluss auf
dem BE-Tisch (Pos. 2) entfernt. Danach wird Druckluftversorgung (Pos. 3) mit zwei Schrauben
DIN 912, M8x20 (Pos. 4) am BE-Tisch (Pos. 2) befestigt. An der Rückseite der Druckluftversor-
gung sind Halteklammern (Pos. 5). Sie fixieren die Bulkcase-Förderer auf dem BE-Tisch und sor-
gen so für eine einwandfreie Druckluftversorgung.
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Ventil regelbar
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.3 BE-Wagen
267
6
Abb. 6.3 - 7 Druckluftversorgung für Bulkcase-Förderer
6
(1) Verschlussstopfen am BE-Tisch
(2) BE-Tisch
(3) Druckluftversorgung für Bulkcase-Förderer
(4) Schraube DIN 912, M8x20
(5) Halteklammer
