Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.3 BE-Wagen
267
6

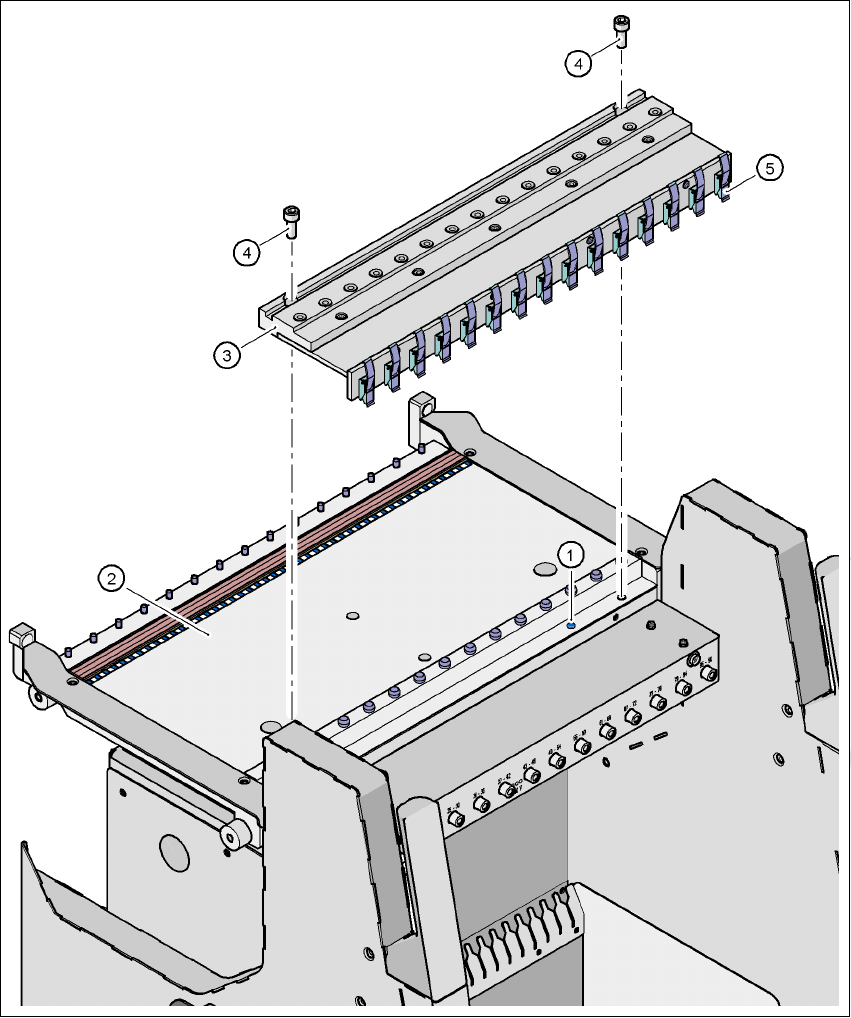

Abb. 6.3 - 7 Druckluftversorgung für Bulkcase-Förderer
6
(1) Verschlussstopfen am BE-Tisch
(2) BE-Tisch
(3) Druckluftversorgung für Bulkcase-Förderer
(4) Schraube DIN 912, M8x20
(5) Halteklammer
6 BE-Handling Betriebsanleitung SIPLACE HF-Serie
6.3 BE-Wagen Softwareversion SR.505.xx Ausgabe 05/2004 DE
268
6.3.7 Halterung für die mittlere Gurtrolle bei 3x8 mm - Förderern
Förderer vom Typ 3x8 mm S transportieren Bauelemente in drei Fördererspuren an die Abholpo-
sition. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Teilungsblechen im
Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren Spuren ange-
ordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1),
– für je zwei Förderer 1 Gurtrollenhalter (Pos. 2) und
– 1 gekürzte Umlenkrolle (Pos. 3) für den Gurtrollenhalter an Stellplatz 1 des BE-Tisches.
Die Adapterplatte ist mit vier Zylinderschrauben im BE-Wagen befestigt, die Gurtrollenhalter wer-
den in die quadratischen Öffnungen der Adapterplatte gesteckt.
6

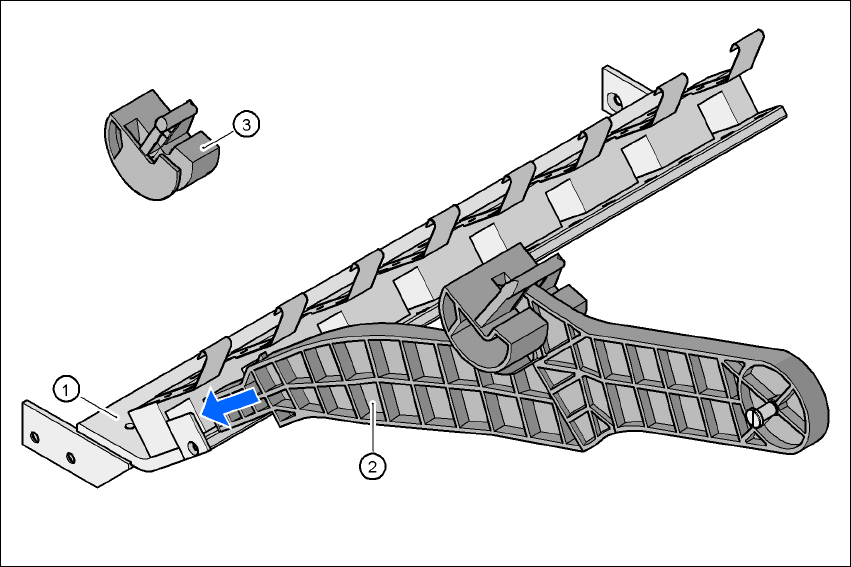

Abb. 6.3 - 8 Halterung für die mittlere Gurtrolle bei 3x8 mm-Förderern
(1) Adapterplatte
(2) Gurtrollenhalter
(3) Umlenkrolle, gekürzt
Betriebsanleitung SIPLACE HF-Serie 6 BE-Handling
Softwareversion SR.505.xx Ausgabe 05/2004 DE 6.3 BE-Wagen
269
6.3.8 Förderer-Fixierung
Die Förderer-Fixierung ist eine zusätzliche mechanische Sicherung. Sie verhindert ein versehent-
liches Verrücken der Förderer auf dem BE-Tisch und schließt ein Kollisionsrisiko mit dem Be-
stückkopf aus.
Die Förderer-Fixierung ist an der Frontseite des BE-Tisches mit Schrauben befestigt. Die Krallen
fixieren die Fördererfüße. Für jeden BE-Wagen wird eine Förderer-Fixierung benötigt.
6

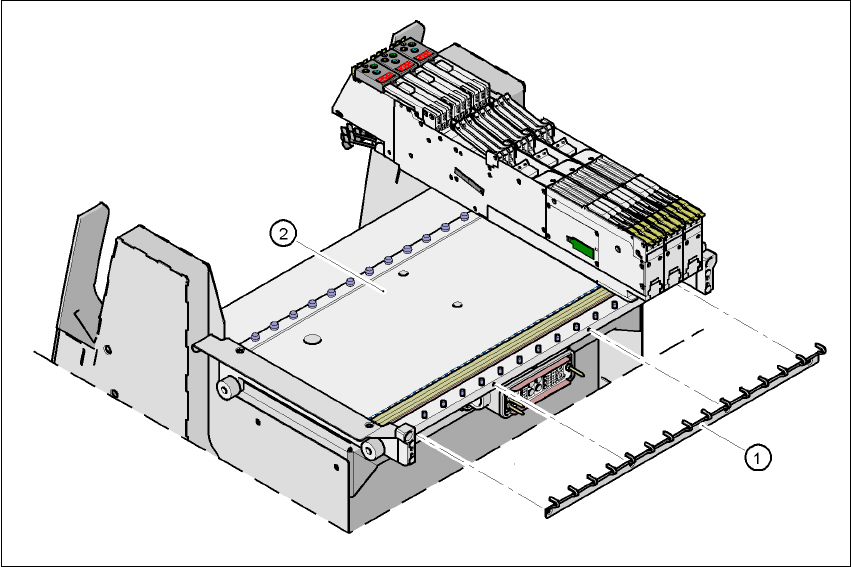

Abb. 6.3 - 9 Förderer-Fixierung
(1) Förderer-Fixierung
(2) BE-Tisch
