Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
275
7 Stationserweiterungen
7.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
7.1.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
Dieser Pipettenwechsler kann bis zu 5 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
7

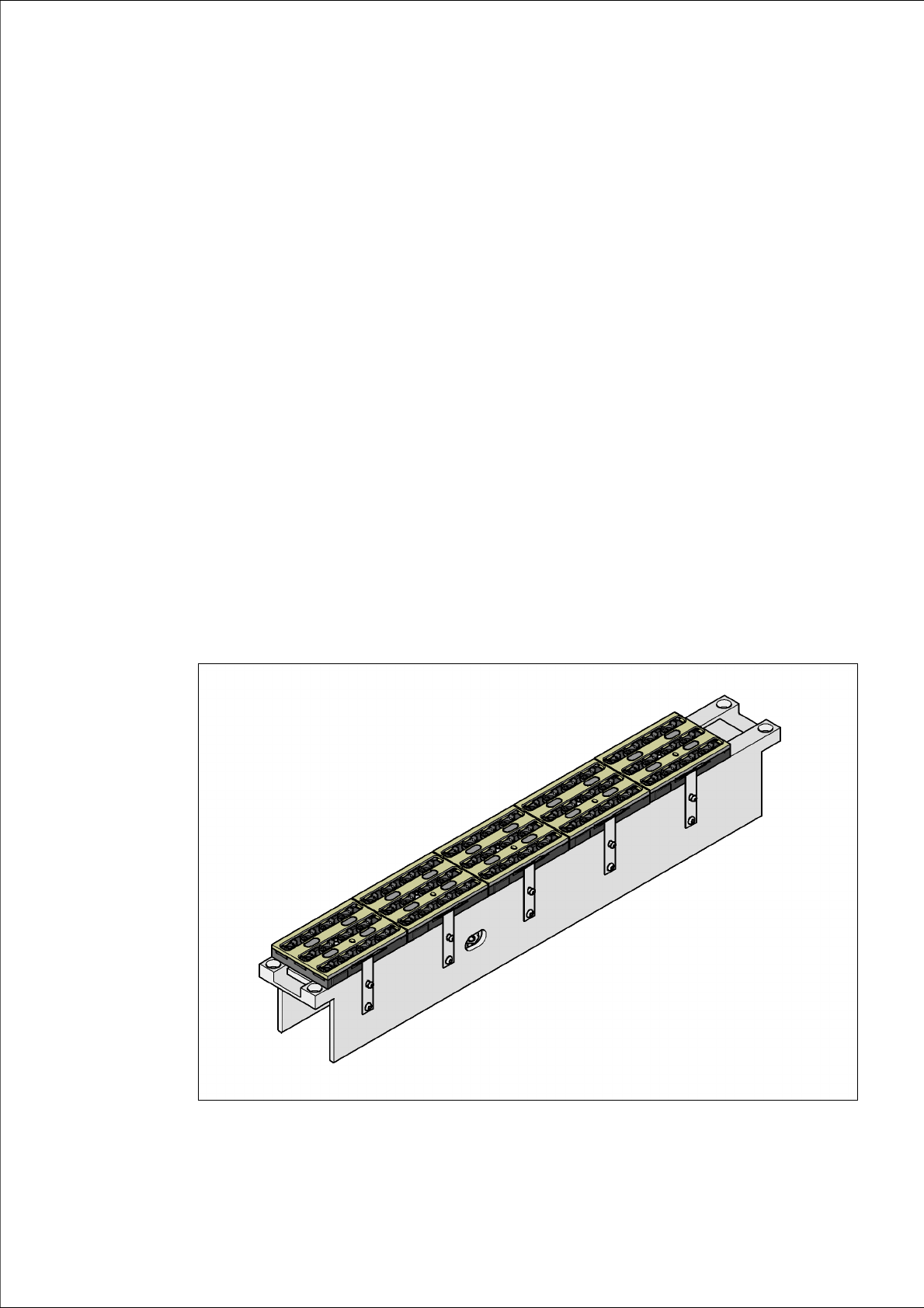

Abb. 7.1 - 1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.505.xx Ausgabe 05/2004 DE
276
7.1.1.1 Lage der Pipettenwechsler für den C&P12-Kopf am HF-Automaten
An den Stellplätzen 1 und 3 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&Place-
Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 2
). An den Stellplätzen 2 und 4 kann je ein Pi-
pettenwechsler installiert werden. Dies ergibt eine Gesamtkapazität von 6 Pipettenwechslern mit
30 Magazinen und insgesamt 360 Pipettengaragen.
7

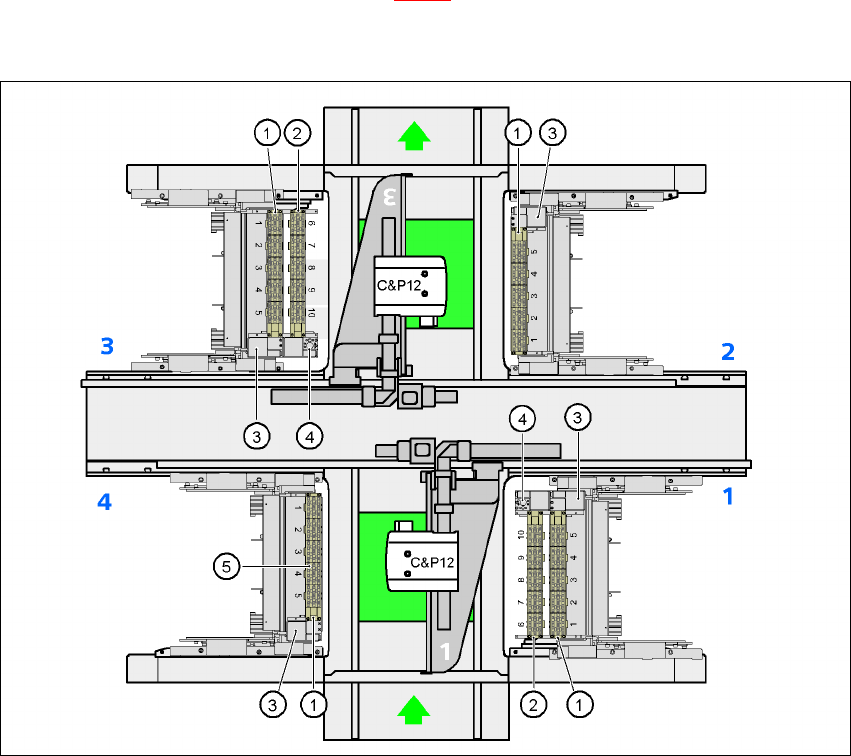

Abb. 7.1 - 2 Lage der Pipettenwechsler für den 12-Segm.-Collect&Place-Kopf am HF-Automaten
7
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
277
7.1.1.2 Lage der Pipettenwechsler für den C&P12-Kopf am HF/3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den 12-Segment-Collect&
Place-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 2
). An Stellplatz 2 kann ein Pipetten-
wechsler installiert werden. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 35 Ma-
gazinen und insgesamt 420 Pipettengaragen.
7

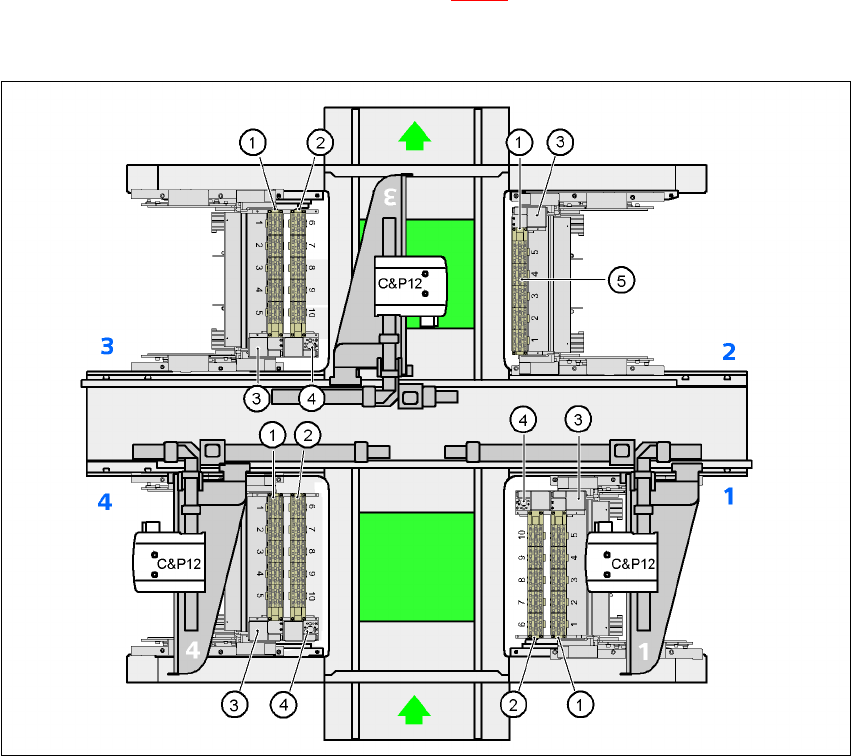

Abb. 7.1 - 3 Lage der Pipettenwechsler für den 12-Segm.-Collect&Place-Kopf am HF/3-Automaten
7
(1)Pipettenwechsler, "Reihe 1"
(2)Pipettenwechsler, "Reihe 2"
(3)Abwurfbehälter für Bauelemente
(4)Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5)Pipettenmagazin
