7.1.2.2 Lage der Pipettenwechsler für den C&P6-Kopf am HF-Automaten
An den Stellplätzen 1 und 3 können bis zu 2 Pipettenwechsler für den 6-Segment-Collect&Place-
Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 10
). An den Stellplätzen 2 und 4 kann je ein
Pipettenwechsler installieren. Dies ergibt eine Gesamtkapazität von 6 Pipettenwechslern mit 36
Magazinen und insgesamt 216 Pipettengaragen.
7

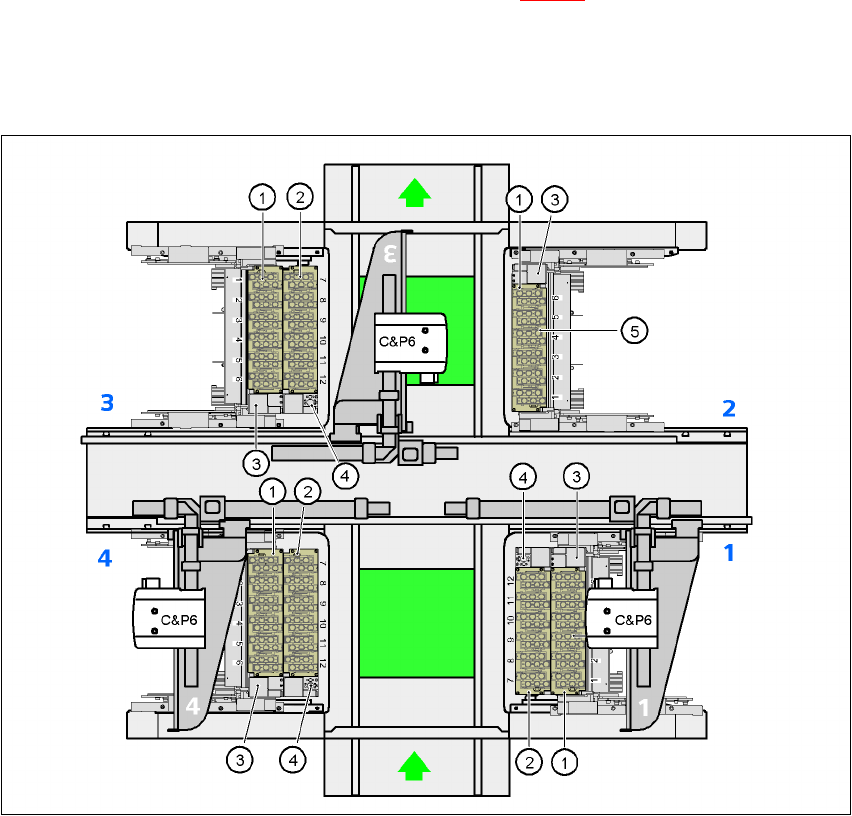

Abb. 7.1 - 10 Lage der Pipettenwechsler für den C&P6-Kopf am HF-Automaten
(1) Pipettenwechsler "Reihe 1"
(2) Pipettenwechsler "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
7
7
7
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
287
7.1.2.3 Lage der Pipettenwechsler für den C&P6-Kopf am HF/3-Automaten
An den Stellplätzen 1, 3 und 4 können jeweils bis zu 2 Pipettenwechsler für den 6-Segment-
Collect&Place-Kopf installiert werden (Pos. 1 und 2 in Abb. 7.1 - 11
). An Stellplatz 2 lässt sich ein
Pipettenwechsler installieren. Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 42
Magazinen und insgesamt 252 Pipettengaragen.
7
Abb. 7.1 - 11 Lage der Pipettenwechsler für den C&P6-Kopf am HF/3-Automaten
(1)Pipettenwechsler "Reihe 1"
(2)Pipettenwechsler "Reihe 2"
(3)Abwurfbehälter für Bauelemente
(4)Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5)Pipettenmagazin
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.505.xx Ausgabe 05/2004 DE
288
7.1.2.4 Montage
Der Pipettenwechsler "Reihe 1" (siehe Abb. 7.1 - 10 und 7.1 - 11) ist am BE-Wageneinzug befes-
tigt. Für den Pipettenwechsler "Reihe 2" gibt es einen zusätzlichen Montagesatz. Er besteht aus
der Abzugsvorrichtung und dem Abwurfbehälter für Pipetten (siehe Abschnitt 7.1.2.9
).
7

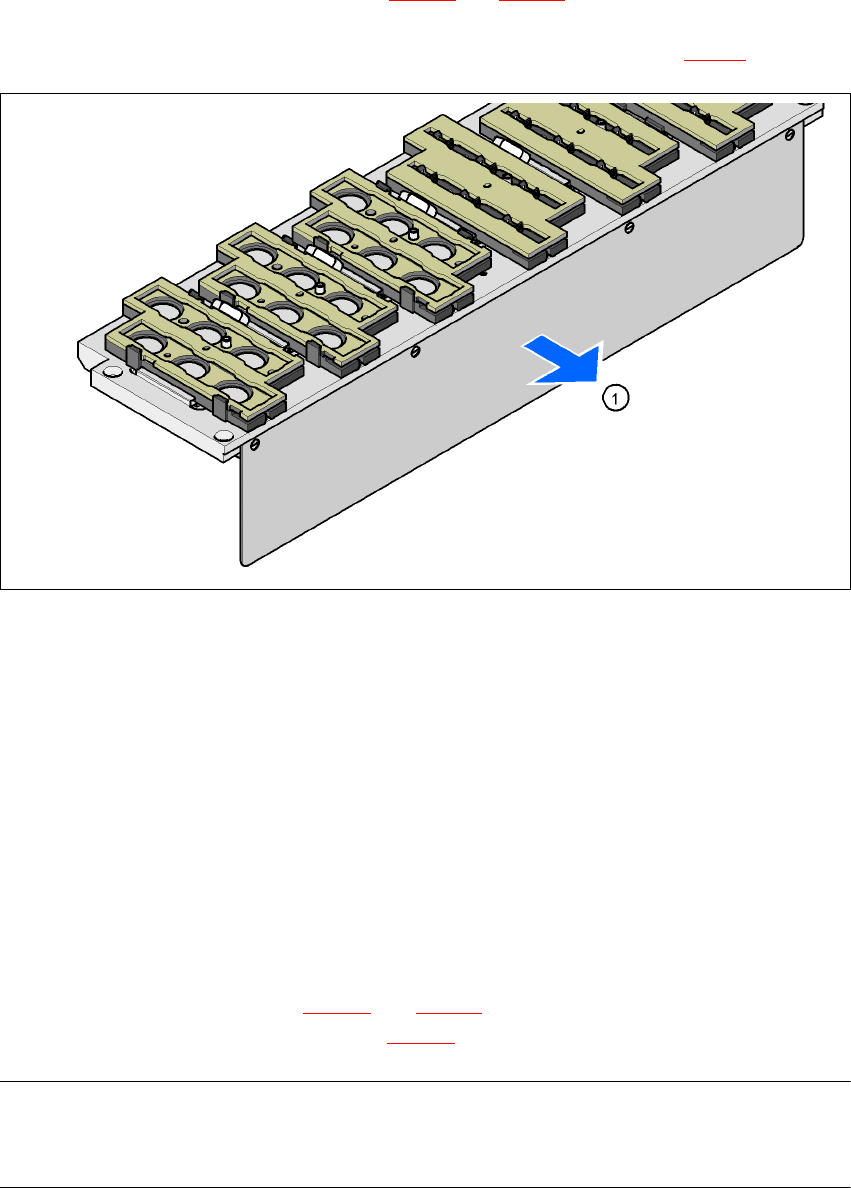

Abb. 7.1 - 12 Montageposition
(1) Abdeckblech zeigt zum LP-Transport
7
Æ Richten Sie den Pipettenwechsler so aus, dass das Abdeckblech zum LP-Transport zeigt.
7.1.2.5 Funktionsbeschreibung
Die Pipetten sitzen in Pipettengaragen und werden von einer beweglichen Verriegelungsplatte fi-
xiert. Ein Pneumatikzylinder verfährt die Verriegelungsplatte um 12 mm. Je nach Stellung der Ver-
riegelungsplatte sind alle Pipetten entweder geklemmt oder freigegeben. Wird kein Pipetten-
wechsel durchgeführt, befindet sich die Verriegelungsplatte immer in Stellung "geschlossen".
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung. Die Stell-
plätze der Magazine sind für die Pipettenwechsler "Reihe 1" von 1 - 6 und für die "Reihe 2" von 7
- 12 durchnummeriert (siehe Abb. 7.1 - 10
und 7.1 - 11). Auch die 6 Pipettengaragen in den Ma-
gazinen sind durchnummeriert. (siehe Abb. 7.1 - 13
).
HINWEIS 7
Sondermagazine können nach Rücksprache mit SIEMENS L&A angefertigt werden und erhalten
eine gesonderte Kennzeichnung.
