7.1.3.2 Lage der Pipettenwechsler für den TwinHead am HF-Automaten
An den Stellplätzen 1 und 3 kann jeweils ein Pipettenwechsler für den TwinHead installiert werden
(Pos. 1 in Abb. 7.1 - 18
). Dies ergibt eine Gesamtkapazität von 2 Pipettenwechslern mit 24 Ma-
gazinen und insgesamt 48 Pipettengaragen.
7
Abb. 7.1 - 18 Lage der Pipettenwechsler für den TwinHead am HF-Automaten
(1) Pipettenwechsler
(2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer
(4) BE-Abwurfbehälter
7
7
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
297
7.1.3.3 Lage der Pipettenwechsler für den TwinHead am HF/3-Automaten
An Stellplatz 3 kann ein Pipettenwechsler für den TwinHead installiert werden. Dies ergibt eine
Gesamtkapazität von 12 Magazinen und insgesamt 24 Pipettengaragen.
7

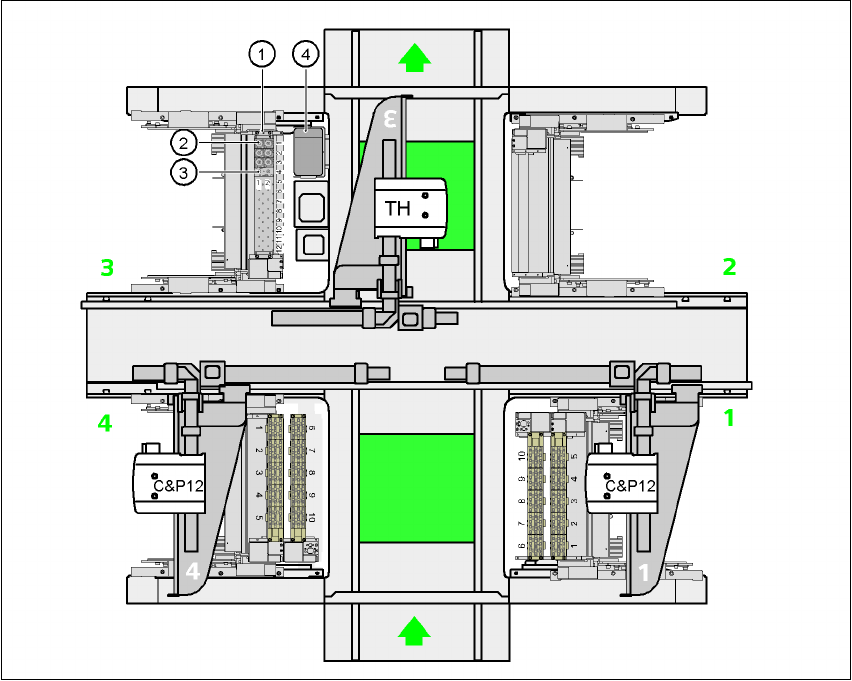

Abb. 7.1 - 19 Lage der Pipettenwechsler für den TwinHead am HF/3-Automaten
(1)Pipettenwechsler
(2)Standardmagazin
(3)Magazin für Sonderpipetten oder Greifer
(4)BE-Abwurfbehälter
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.505.xx Ausgabe 05/2004 DE
298
7.1.3.4 Montage
Der Pipettenwechsler ist am BE-Wageneinzug befestigt.
7

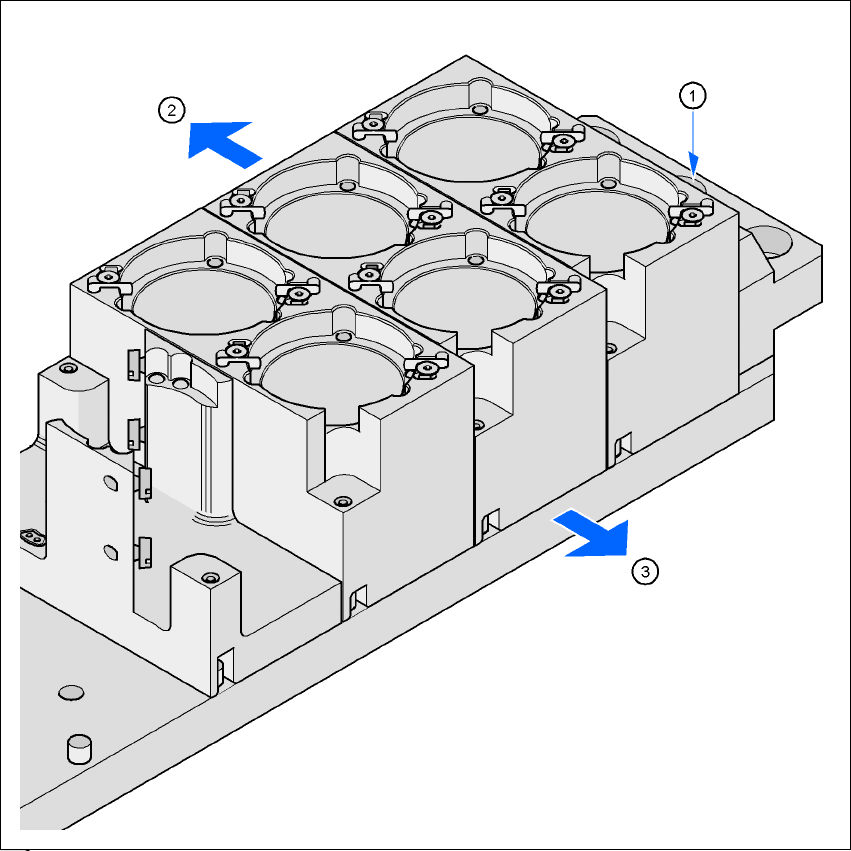

Abb. 7.1 - 20 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
7
Æ Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
