Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
297
7.1.3.3 Lage der Pipettenwechsler für den TwinHead am HF/3-Automaten
An Stellplatz 3 kann ein Pipettenwechsler für den TwinHead installiert werden. Dies ergibt eine
Gesamtkapazität von 12 Magazinen und insgesamt 24 Pipettengaragen.
7
Abb. 7.1 - 19 Lage der Pipettenwechsler für den TwinHead am HF/3-Automaten
(1)Pipettenwechsler
(2)Standardmagazin
(3)Magazin für Sonderpipetten oder Greifer
(4)BE-Abwurfbehälter
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.1 Pipettenwechsler Softwareversion SR.505.xx Ausgabe 05/2004 DE
298
7.1.3.4 Montage
Der Pipettenwechsler ist am BE-Wageneinzug befestigt.
7
Abb. 7.1 - 20 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
7
Æ Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.1 Pipettenwechsler
299
7.1.3.5 Funktionsbeschreibung
Das Magazin für Standardpipetten hat 1 Positionsmarke für die Lageerkennung, das Magazin für
Sonderpipetten/Greifer zwei. In der Garage werden die Pipetten durch Kugeln fixiert. Je nach
Drehrichtung der DP-Achse werden die Pipetten entweder geklemmt oder zur Entnahme dreige-
geben.
7

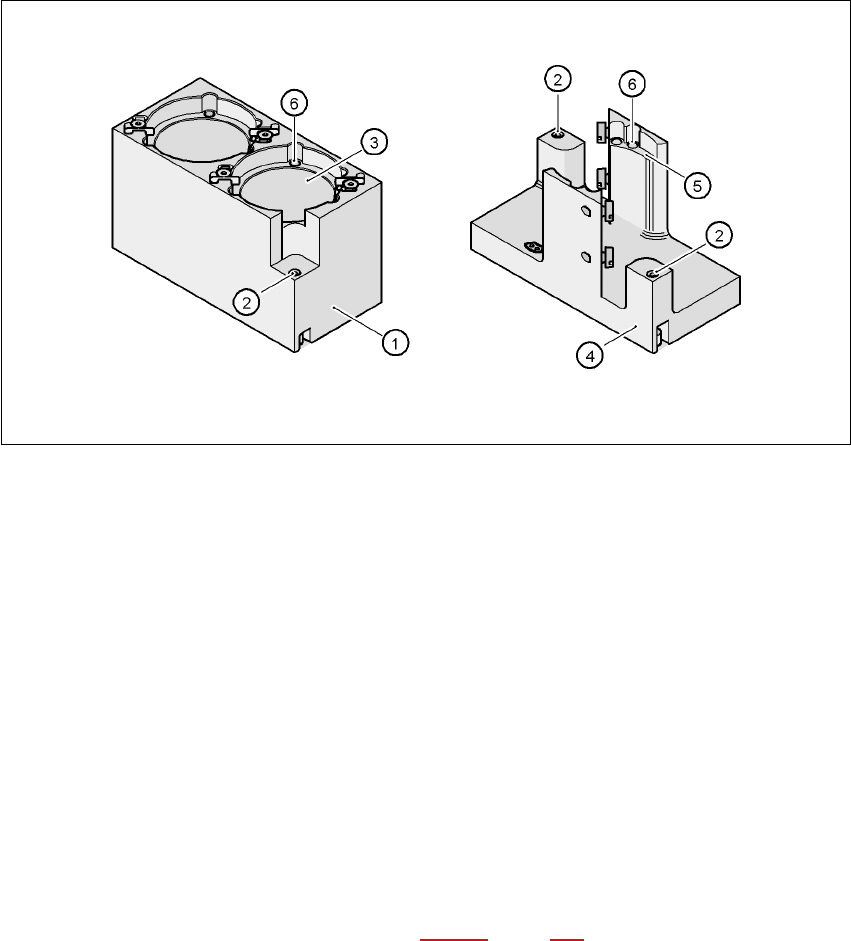

Abb. 7.1 - 21 Magazin für Standard- und Sonderpipetten
(1)Standardmagazin
(2)Positionsmarke
(3)Pipettengarage
(4)Magazin für Sonderpipetten und Greifer
(5)Pipettengarage
(6)Kugeln zum Fixieren der Pipetten
7.1.3.6 BE-Abwurfbehälter
Für den SIPLACE TwinHead kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem
Fine-Pitch-Visionmodul positioniert (siehe Abb. 7.1 - 12
, Seite 288).
