7 Stationserweiterungen Betriebsanleitung SIPLAC E HF-Serie 7.2 BE-Kamer a für den TwinHead, FC-Kamera Softwarevers ion SR.505.xx Ausgab e 05/2004 DE 302 7.2.1.2 L age der BE-Kameras für den T winHead am HF-Automaten 7 A…
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.2 BE-Kamera für den TwinHead, FC-Kamera
301
7.2 BE-Kamera für den TwinHead, FC-Kamera
7.2.1 Aufbau der BE-Kamera (stationär, P&P (Typ 20) 8 x 8), FC-Kamera
7
Abb. 7.2 - 1 BE-Kamera für den TwinHead (stationär, P&P, Typ 20, 8 x 8), FC-Kamera
7.2.1.1 Technische Daten
7
(1)Kameragehäuse mit integrierter Kamera
und Kameraverstärker
(2)Glasplatte - darunter Beleuchtungs- und
Optikebenen
BE-Maße 0,6 x 0,3 mm² bis 8 x 8 mm² bei Einfachmessung des Bauele-
ments
BE-Spektrum 0201 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenabstand 0,25 mm
Min. Ball-/Bumpdurchmesser 0,08 mm
Gesichtsfeld 11 x 11 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.2 BE-Kamera für den TwinHead, FC-Kamera Softwareversion SR.505.xx Ausgabe 05/2004 DE
302

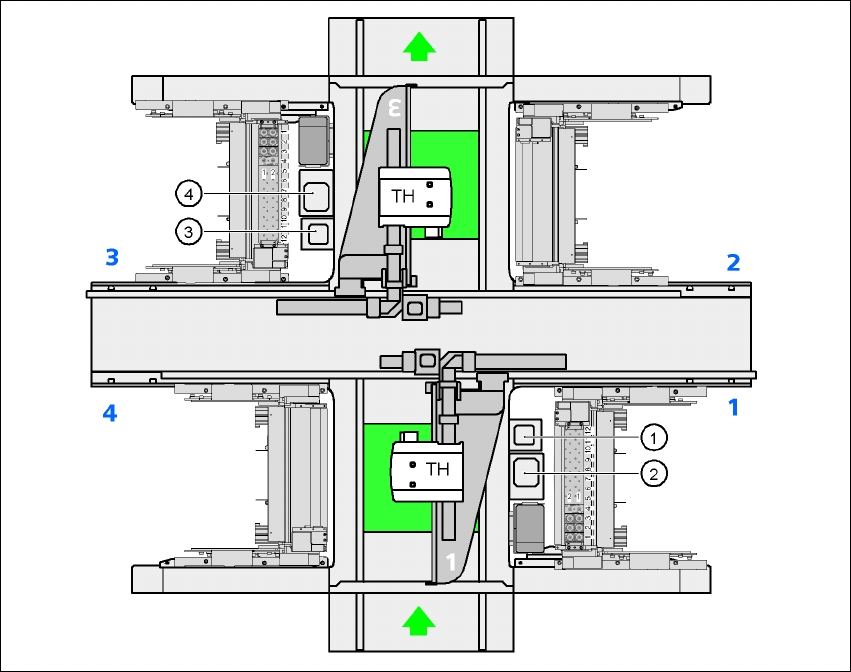

7.2.1.2 Lage der BE-Kameras für den TwinHead am HF-Automaten
7
Abb. 7.2 - 2 Lage der BE-Kameras für den TwinHead am HF-Automaten
(1) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 1
(2) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 1
(3) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 3
(4) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 3
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.2 BE-Kamera für den TwinHead, FC-Kamera
303

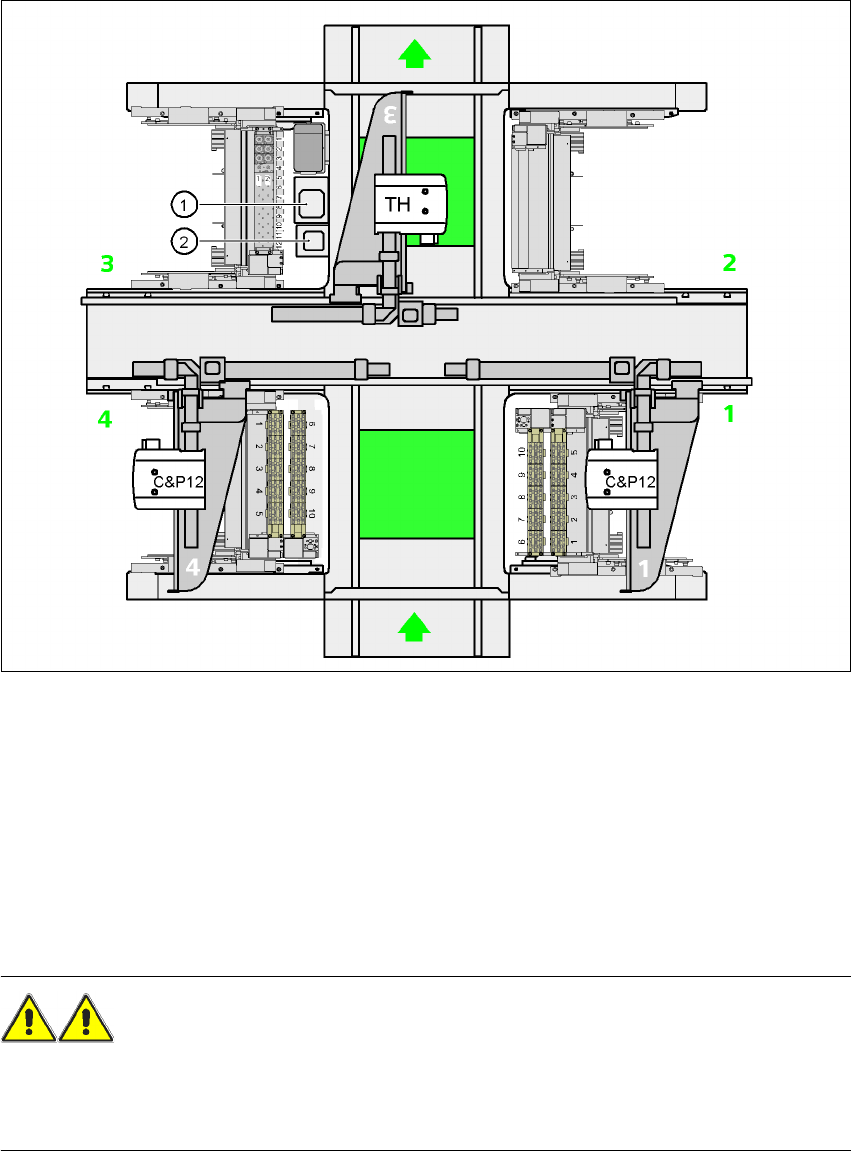

7.2.1.3 Lage der BE-Kameras für den TwinHead am HF/3-Automaten
7
Abb. 7.2 - 3 Lage der BE-Kameras für den TwinHead am HF/3-Automaten
(1) Montageposition für die BE-Kamera (stationär, P&P (Typ 22) 50 x 40), Stellplatz 3
(2) Montageposition für die BE-Kamera (stationär, P&P (Typ 20) 8 x 8), Stellplatz 3
7.2.2 Sicherheitshinweise für die BE-Kameras des TwinHead bei einem
Bestückkopfwechsel
WARNUNG 7
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-Kopf müssen die BE-Kame-
ras (stationär P&P, Typ 22, 50 x 40, und Typ 20, 8 x 8) des TwinHead demontiert werden, sonst
kollidiert der Collect&Place-Kopf mit den Kameragehäusen.
