Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.3 Bauelemente-Barcodeleser
305
angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3, 5, 7...) nummeriert
und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).
Bauelemente 7
Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei zu
vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen werden.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustisches Signal quittiert.
HINWEIS 7
Die Option BE-Barcodeleser muss am SIPLACE Pro-Rechner konfiguriert sein.
Barcodes, die mit der Ziffer 1, 2, 3 oder 4 beginnen und 4 Zeichen lang sind, werden als Spurbar-
codes interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1, 2, 3 oder 4 beginnen, wer-
den als BE-Barcodes ausgewertet.
7.3.2 Technische Daten
7
Bauelemente-Barcodeleser
Max. Auflösung 0,13 mm
Lesegeschwindigkeit 36 scans/sec.
Laserklasse Laserklasse 1
Schutzart IP 64
Abmessungen 225 x 69 x 67 mm³
Gewicht 380 g
Kabellänge 2 m
Fremdlichteinfluss Immun gegen direkten Einfall von normalem Licht und
indirektem Einfall von Sonnenlicht
Betriebstemperatur - 10°C bis + 40°C
Luftfeuchtigkeit max. 90% (nicht kondensierend)
Lesbare Barcodearten Code 39 (normal / FULL ASCII)
EAN/UPC (Familie mit/ohne ADD ON)
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 bars)
(weitere auf Anfrage)
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.4 Doppeltransport Softwareversion SR.505.xx Ausgabe 05/2004 DE
306
7.4 Doppeltransport
7.4.1 Aufbau des Doppeltransports
Die Transportbänder werden von Gleichstrommotoren angetrieben. Für jeden Bearbeitungsbe-
reich gibt es einen Hubtisch zum Klemmen der Leiterplatten. Die Breite des LP-Transports lässt
sich entweder mit der Bedienoberfläche einstellen oder im Bestückprogramm vorgeben.
7

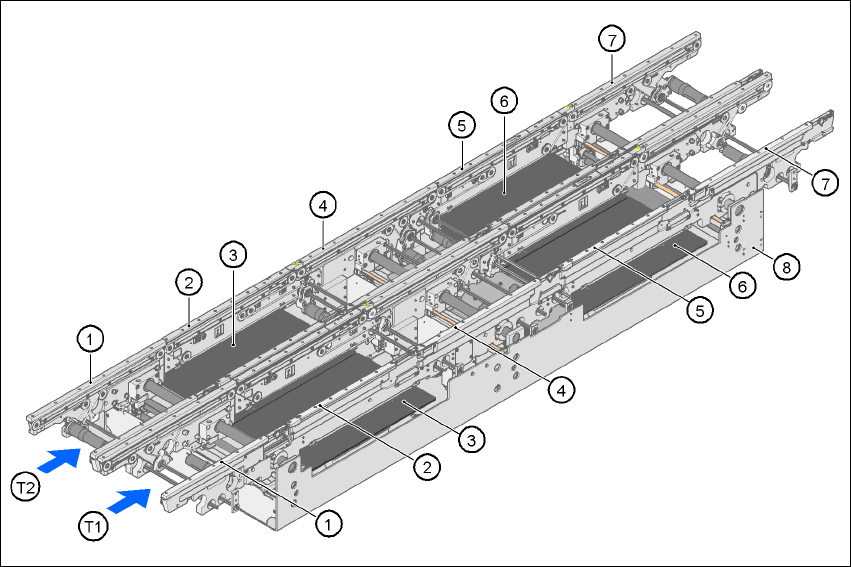

Abb. 7.4 - 1 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Ausgabetransport
(8) Montagewanne
T1 Transportspur 1
T2 Transportspur 2
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.4 Doppeltransport
307
7.4.2 Allgemeines
Wie der Name schon sagt hat der Doppeltransport zwei Transportspuren, die elektrisch und me-
chanisch voneinander unabhängig sind. In der Standardausführung ist die rechte Seite die feste
Transportseite. Es gibt allerdings auch eine Variante, bei der die linke Seite die feste Transport-
seite ist.
7.4.3 Definition der Transportspuren
Die rechte Transportspur (in Transportrichtung gesehen) wird als „Transport 1“ bezeichnet, die
linke Transportspur als „Transport 2“ (siehe Abb. 7.4 - 1
).
7.4.4 Umschalten der Transportart
7
7.4.5 Transportart asynchron
7.4.5.1 Beschreibung
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
volle Transportzeit eingespart, was speziell bei Leiterplatten mit geringer Taktzeit zu einer erheb-
lichen Leistungssteigerung führt.
7.4.5.2 Funktion
Ist die Maschine mit Auftragsdaten (Nutzen, Rüstung) versorgt, werden zu jedem Zeitpunkt des
Bestückbetriebs die auf den Eingabebändern anstehenden Leiterplatten in das jeweilige Bearbei-
tungsband transportiert (bei freiem Bearbeitungsband). Der Bestückablauf startet, sobald eine LP
in das jeweilige Bearbeitungsband transportiert wurde. Die Leiterplatten werden nacheinander
bestückt.
Wird der Bestückablauf unterbrochen, so wird die Transportschnittstelle gesperrt und die Leiter-
platten, die zu diesem Zeitpunkt in den Bearbeitungsbändern liegen, werden fertigbestückt.
Die Transportschnittstelle wird für beide Transportspuren gleichzeitig gesperrt bzw. freigegeben.
Transportart Eingabe im SITEST-Programm
Einfachtransport
0
Doppeltransport synchron
1
Doppeltransport asynchron
2
