7 Stationserweiterungen Betriebsanleitung SIPLAC E HF-Serie 7.5 Leiterplatten-Barcodeleser Softwareversion S R.505.xx Ausgabe 05/2004 D E 314 7.5.6 LP-Barcode-Etiketten auf de r Leiterplatte positionieren 7.5.6.1 Pos iti…
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.5 Leiterplatten-Barcodeleser
313
7.5.5 Montagemöglichkeiten für den LP-Barcodeleser

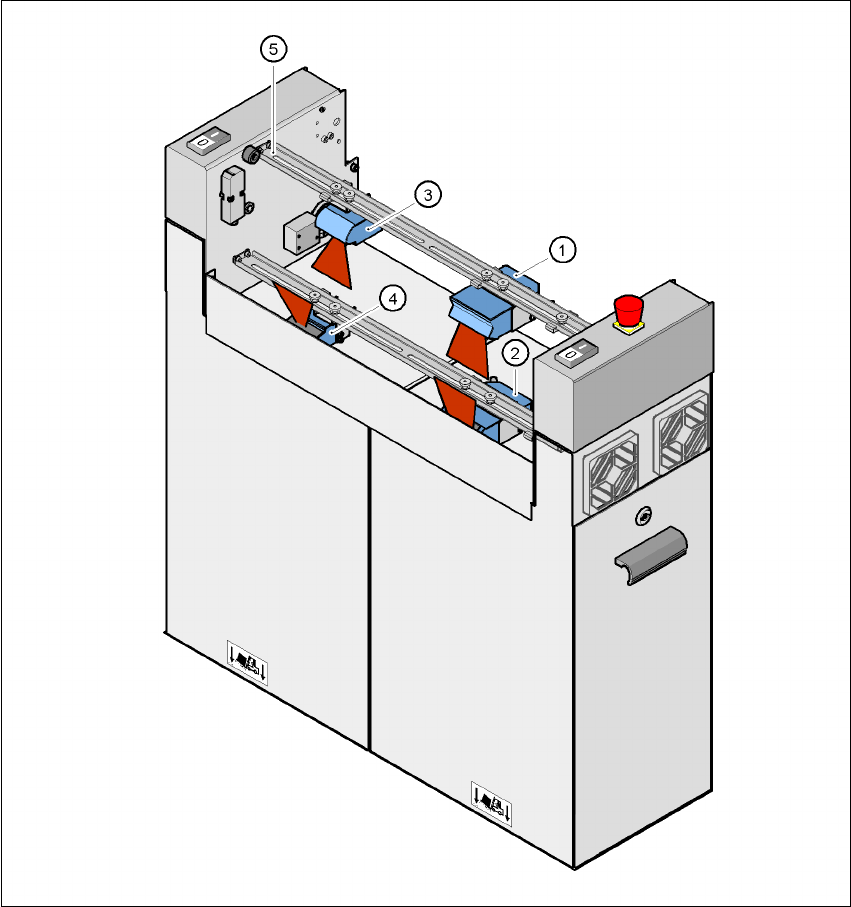

Abb. 7.5 - 3 Montagemöglichkeiten für den LP-Barcodeleser
(1)2D-Barcodeleser "oben"
(2)2D-Barcodeleser "unten"
(3)1D-Barcodeleser "oben"
(4)1D-Barcodeleser "unten"
(5)Montageschiene
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.5 Leiterplatten-Barcodeleser Softwareversion SR.505.xx Ausgabe 05/2004 DE
314
7.5.6 LP-Barcode-Etiketten auf der Leiterplatte positionieren

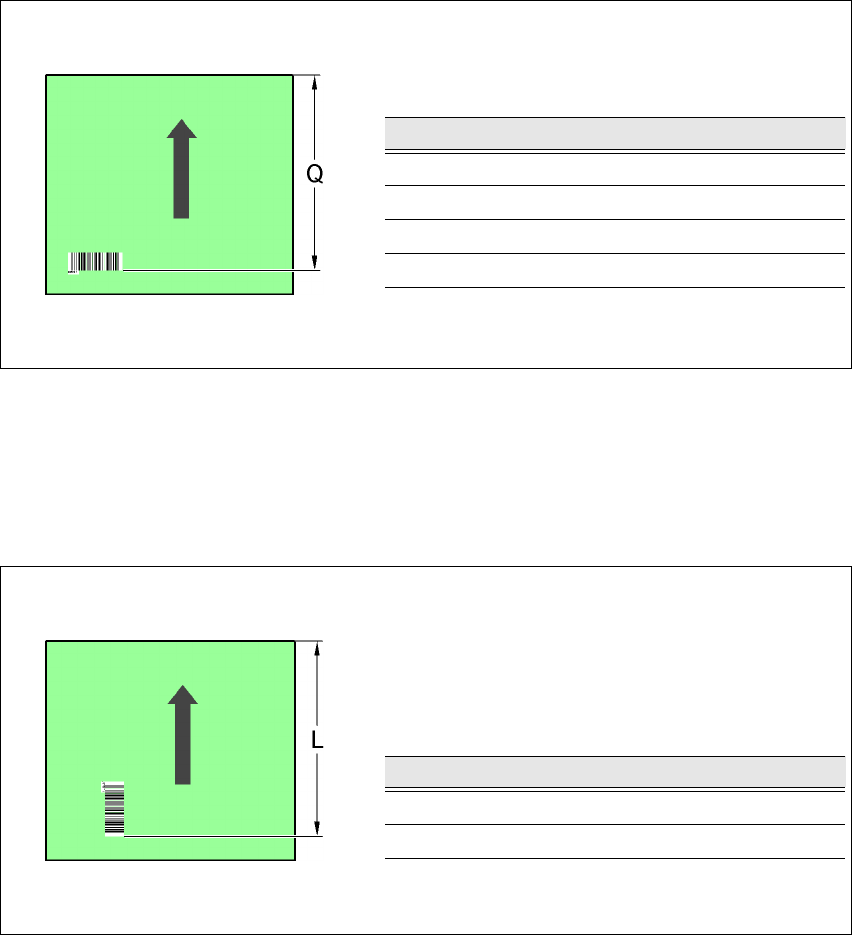

7.5.6.1 Positionieren entlang der LP-Längsseite -
Lesestrahl
quer
zur Transportrichtung
Abb. 7.5 - 4 Positionieren entlang der LP-Längsseite - Lesestrahl quer zur Transportrichtung
7.5.6.2 Positionieren entlang der LP-Längsseite -
Lesestrahl
längs
zur Transportrichtung
Abb. 7.5 - 5 Positionieren entlang der LP-Längsseite - Lesestrahl längs zur Transportrichtung
LP-Barcodeleser Q [mm]
2D oben 390
1D oben 390
2D unten 430
1D unten 430
LP-Barcodeleser L [mm]
1D oben 320 - 350
1D unten 380 - 410
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.5 Leiterplatten-Barcodeleser
315

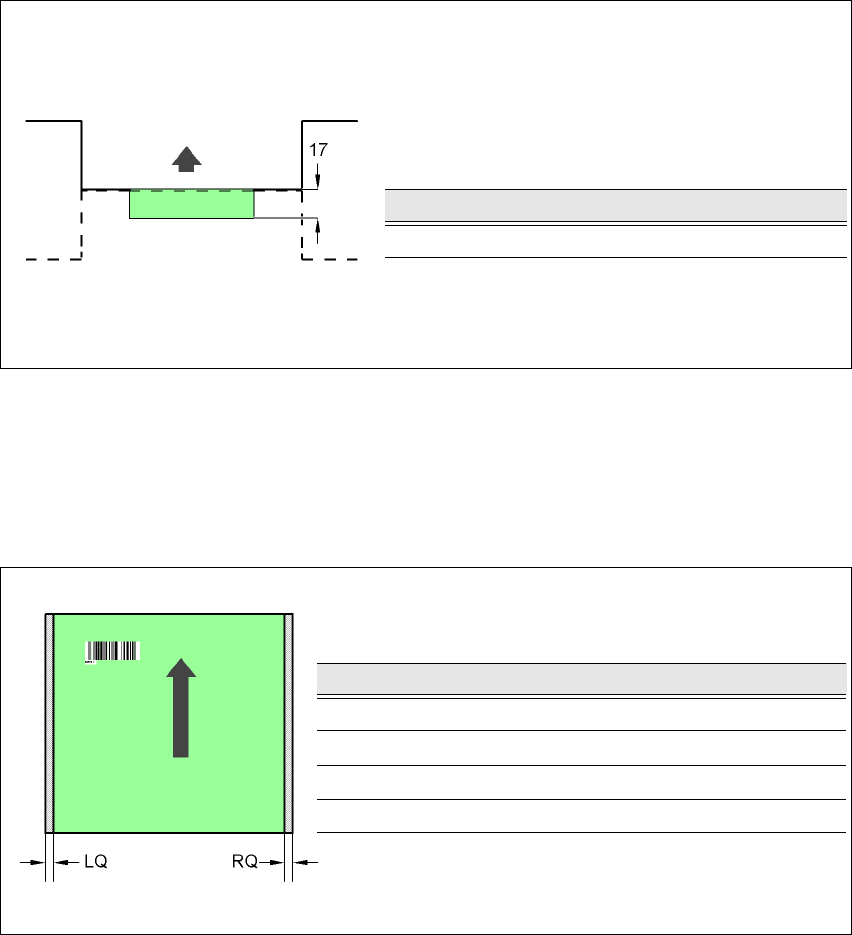

7.5.6.3 Überstand der Leiterplatte über die Maschine beim Doppeltransport
Abb. 7.5 - 6 Überstand der Leiterplatte über die Maschine beim Doppeltransport
7.5.6.4 Positionieren entlang der LP-Breite -
Lesestrahl
quer
zur Transportrichtung
Abb. 7.5 - 7 Positionieren entlang der LP-Breite - Lesestrahl quer zur Transportrichtung
LP-Barcodeleser Überstand [mm]
2D unten beim Doppeltransport 17
Eingabeseite der nachfolgenden Maschine
Ausgabeseite der vorhergehenden Maschine
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
