Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen

Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.8 LP-Ausrichtung

323

7.8 LP-Ausrichtung

7.8.1 Allgemeines

Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von

1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.

Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-

ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-

für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.

Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Automa-

ten mit mechanischem Stopper (HS-50, S-25 HM, F5 HM) und bei Automaten, die diese Position

mit Laserlichtschranke überwachen (HF, HS-60, S-27 HM) zu unterschiedlichen Bearbeitungspo-

sitionen führen. Mit der Option "LP-Ausrichtung" wird sichergestellt, dass die Leiterplatten bei al-

len LP-Transporten an derselben Position gestoppt werden. Die Option "LP-Ausrichtung" gibt es

für den Einzel- und den Doppeltransport.

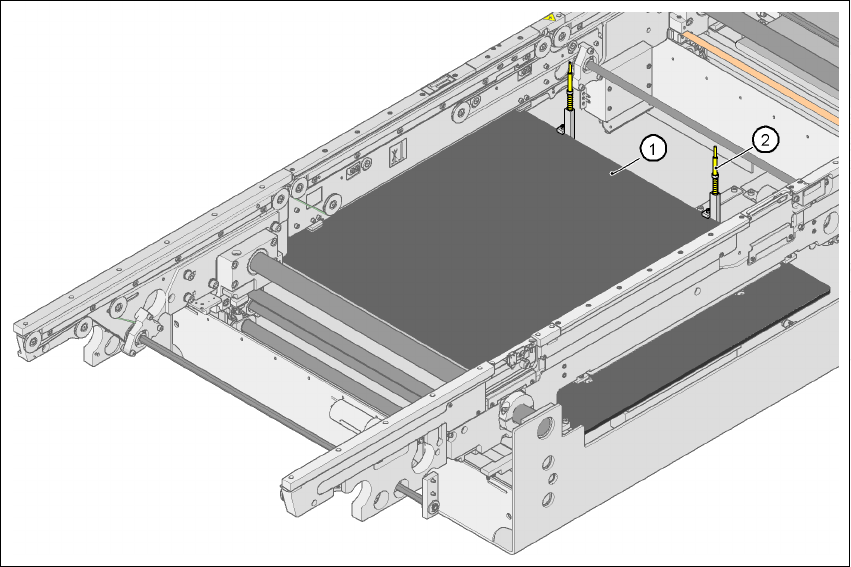

Abb. 7.8 - 1 LP-Ausrichtung

(1)Hubtisch

(2)LP-Anschlag

7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie

7.8 LP-Ausrichtung Softwareversion SR.505.xx Ausgabe 05/2004 DE

324

7.8.2 Funktionsbeschreibung

Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsi-

gnal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Po-

sition nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern

noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die

LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-

der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach

fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-

Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-

den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.

Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen

Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.9 Förderer-Abdeckklappe

325

7.9 Förderer-Abdeckklappe

Die Förderer-Abdeckklappe wird über den BE-Zuführbereich installiert. Sie soll einen Kopfcrash

mit einem hochstehenden Niederhalter eines Förderers verhindern, der zuvor nicht richtig einge-

rastet wurde. Zudem kann durch die Förderer-Abdeckklappe ausgeschlossen werden, dass die

Frontseite von Förderern durch unsachgemäße Bedienung in den Verfahrbereich des Bestück-

kopfes gelangt.

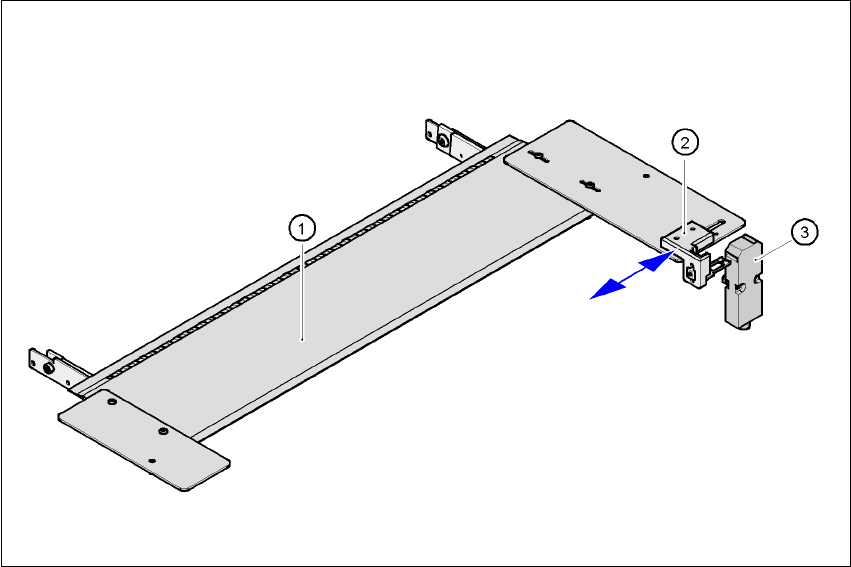

Abb. 7.9 - 1 Förderer-Abdecklappe für die Stellplätze 1 und 3

(1)Förderer-Abdeckklappe

(2)Mechanische Verriegelung

(3)Schalter im NOT-HALT-Kreis

Die Förderer-Abdeckklappe wird in zwei Ausführungen angeboten: eine Version für die Stellplätze

1 oder 3, eine Version für die Stellplätze 2 oder 4.

Der Schalter der Förderer-Abdeckklappe wird in den NOT-HALT-Kreis eingeschleift. Die Förderer-

Abdeckklappe muss mechanisch verriegelt werden. Dabei schließt der Schalter den geöffneten

NOT-HALT-Kreis.
