Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.11 Koplanaritäts-Lasermodul 333 7.1 1.4 Übersicht 7.1 1.4.1 Auswerteeinhei t Das Kopl anaritätsmodul besteht aus z…
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.11 Koplanaritäts-Lasermodul Softwareversion SR.505.xx Ausgabe 05/2004 DE
332
7
Abb. 7.11 - 3 Kennzeichnung der Laserklasse 1
Die Interlock-Leitung ist mit den Schaltern für die Schutzhauben in Reihe geschaltet. Selbst bei
Betätigung des Schlüsselschalters zur Schutzüberbrückung bleibt diese Schutzfunktion erhalten.
Dadurch kann das Lasermodul nur in geschlossener Maschine betrieben werden!
GEFAHR
Die werkseitige Sicherheits-Gewährleistung erlischt im Falle einer Änderung oder Manipulation!
Außerdem entsteht für den Benutzer die Notwendigkeit, die Richtlinien des Hauptverbandes der
Berufsgenossenschaften -VBG 93- einzuhalten, d.h.:
- Anmeldung bei der Berufsgenossenschaft
- Bestimmung eines Laserschutzbeauftragten
- Erstellung von Richtlinien bei Benutzung des Moduls 7
Laser Klasse 1
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.11 Koplanaritäts-Lasermodul
333
7.11.4 Übersicht
7.11.4.1 Auswerteeinheit
Das Koplanaritätsmodul besteht aus zwei Komponenten, der Auswerteeinheit mit dem Steuerteil
und dem Lasermodul. Die Auswerteeinheit befindet sich im Computereinschub (siehe Abb. 7.11 -
4). Drei grüne LED an der Frontseit der Auswerteeinheit zeigen den Betriebszustand an:
Mit dem RESET-Taster können Sie das Koplanaritätsmodul initialisieren.
7.11.4.2 Lasermodul
Das Lasermodul ist an einem Tragrahmen befestigt (siehe Abb. 7.11 - 5).
Zwei rote LED und eine grüne LED signalisieren die Betriebszustände des Lasermoduls:
LED (siehe Abb. 7.11 - 4)an aus
1 grün Betriebsspannung 5V Spannung fehlt
2 grün Betriebsspannung 12V Spannung fehlt
3 grün Lasermodul in Betrieb Lasermodul ausgeschaltet
LED (siehe Abb. 7.11 - 5)an aus
4 rot OUT OF RANGE
(außerhalb des Messbereichs)
–
5 rot POOR TARGET
(schlechte Reflexionseigenschaften
des BE)
–
6 grün Lasermodul in Betrieb Lasermodul ausgeschaltet
7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.11 Koplanaritäts-Lasermodul Softwareversion SR.505.xx Ausgabe 05/2004 DE
334

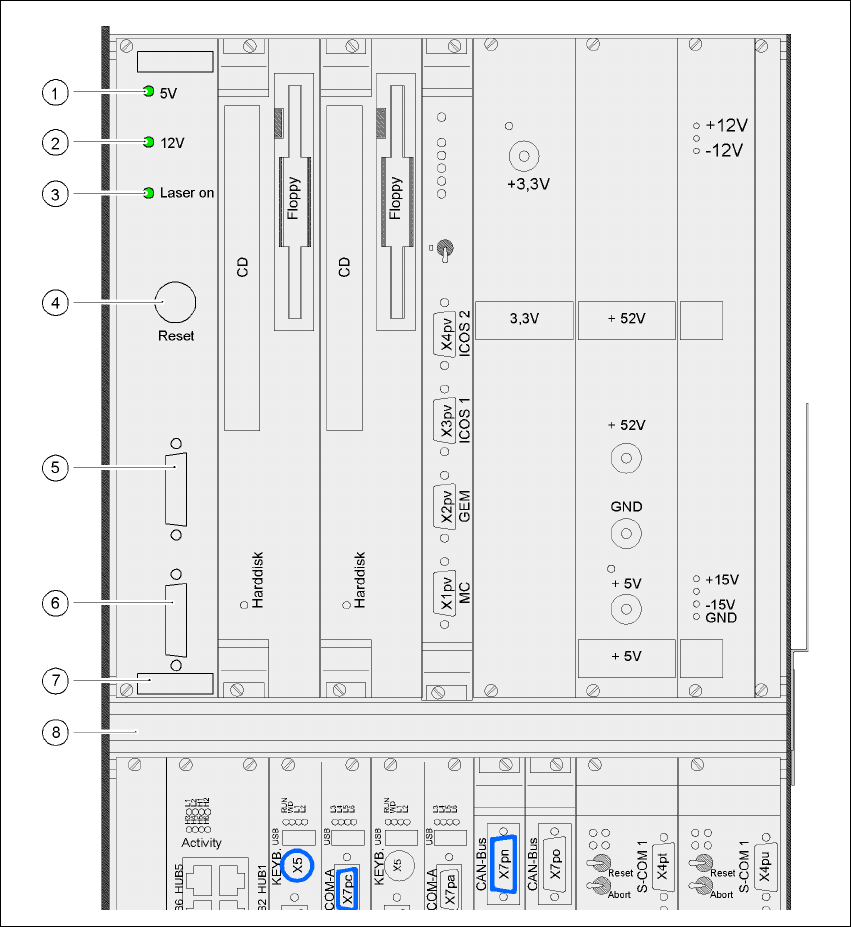

Abb. 7.11 - 4 Übersicht über das Koplanaritäts-Lasermodul
(1) Grüne LED: Betriebsspannung 5V
(2) Grüne LED: Betriebsspannung 12V
(3) Grüne LED: Lasermodul eingeschaltet
(4) RESET-Taster
(5) SUB-D-Stecker, 9-polig, COM2: zum Maschinencontroller
(6) SUB-D-Stecker, 15-polig: zum Lasermodul
(7) Auswerteeinheit mit Steuerteil
(8) Computereinschub
