7 Stationserweiterungen Betriebsanleitung SIPLACE HF-Serie
7.15 Magnetstiftunterstützung Softwareversion SR.505.xx Ausgabe 05/2004 DE
340
7.15 Magnetstiftunterstützung
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
7

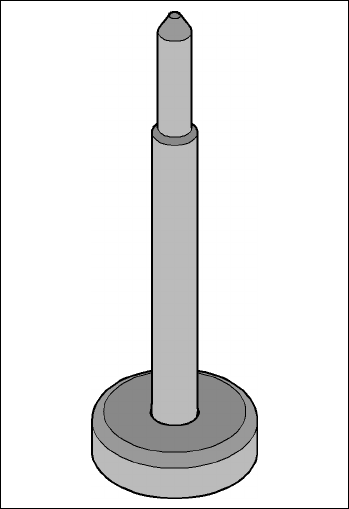

Abb. 7.15 - 1 Magnetstiftunterstützung
Betriebsanleitung SIPLACE HF-Serie 7 Stationserweiterungen
Softwareversion SR.505.xx Ausgabe 05/2004 DE 7.16 Vakuumpumpe
341
7.16 Vakuumpumpe
Jeder Collect&Place-Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Der Vakuumerzeuger arbeitet nach dem Ven-
turi-Prinzip.
Der Druckluftverbrauch des HF/3-Automaten beträgt etwa 550 Nl/min. Das bedeutet, dass die
Druckluftversorgung dementsprechend dimensioniert sein muss. Reicht die Kapazität beim Be-
treiber vor Ort nicht aus, würden hohe Investitionskosten anfallen. Aus diesem Grunde bieten wir
Ihnen eine Vakuumpumpe an, um die geforderte Vakuumversorgung zu erzielen.
Weitere Vorteile bei Einsatz der Vakuumpumpe sind:
– Der Druckluftverbrauch des Automaten halbiert sich in etwa.
– Der Eingangsdruck reduziert sich.
– Der Automat lässt sich leicht in bestehende Linien integrieren.
– Die laufenden Betriebskosten sinken je nach Höhe der Energiekosten
Die Vakuumpumpe ist wartungsfrei und 100% ölfrei. Ihre Kapazität reicht aus, die Haltekreise der
Collect&Place-Köpfe zu versorgen.
Druckluft-
verbrauch
ohne
Vakuumpumpe
Druckluft-
verbrauch
mit
Vakuumpumpe
Druckluftverbrauch mit 4 Schneid-
geräten und in Abhängigkeit der
Bestückkopfkonfiguration
HF-Automat
C&P / TH
C&P / C&P
HF/3-Automat
C&P / C&P / TH
C&P / C&P / C&P
350 Nl/min
450 Nl/min
550 Nl/min
700 Nl/min
250 Nl/min
200 Nl/min
350 Nl/min
300 Nl/min
