Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.2 Warnschilder 41 2.2.6.2 W arnschild W207 an der Einschalt strombegrenzung 2 Abb. 2.2 - 10 Warnschild W207 an der Ei…
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.505.xx Ausgabe 05/2004 DE
40
2.2.6 Warnschild W207
2
Pos. W207, Artikel-Nr. 03009346-01 (Anzahl pro Automat: 2)
2.2.6.1 Warnschild W207 am Achseinschub
2

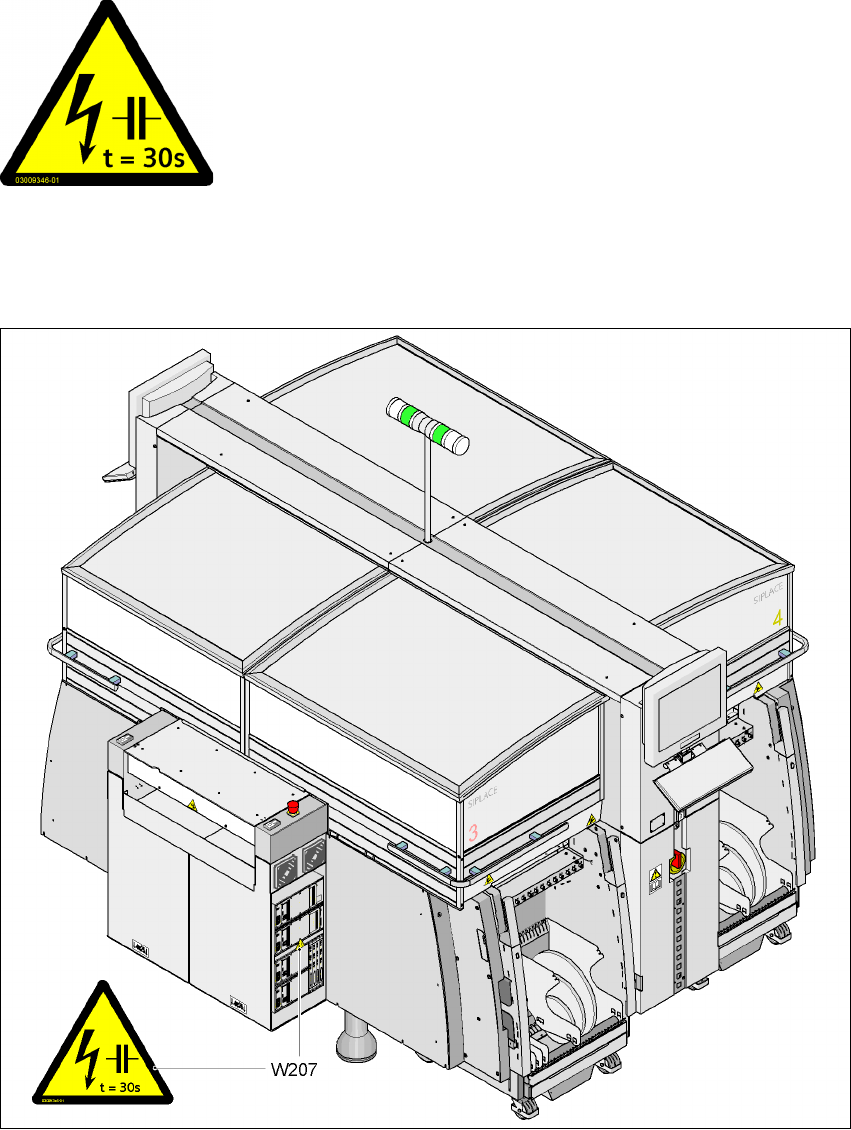

Abb. 2.2 - 9 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207, Artikel-Nr. 03009346-01
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.2 Warnschilder
41
2.2.6.2 Warnschild W207 an der Einschaltstrombegrenzung
2

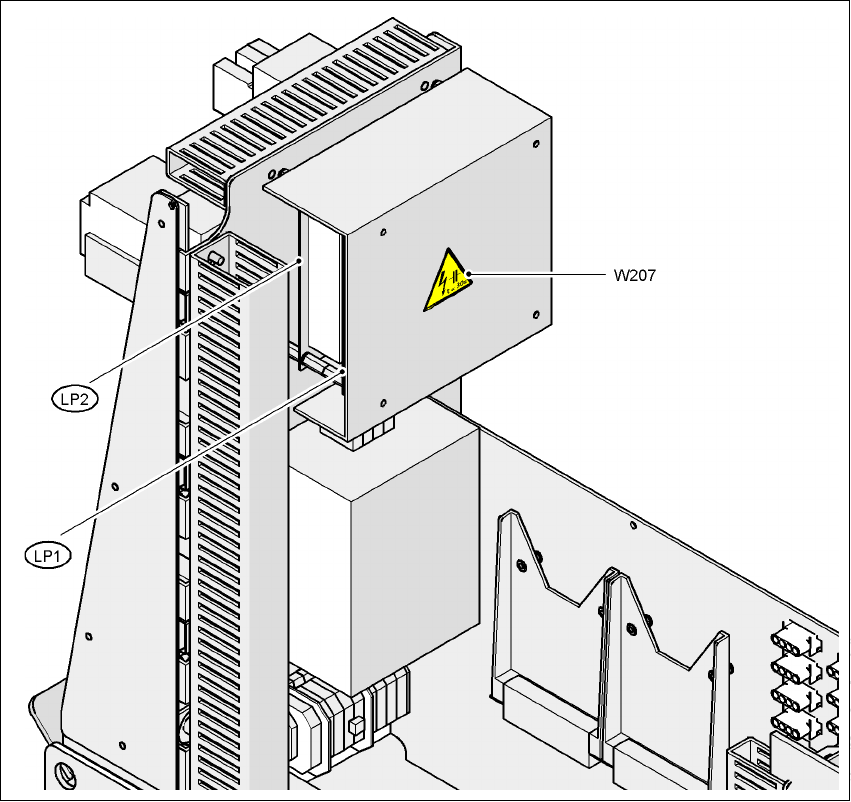

Abb. 2.2 - 10 Warnschild W207 an der Einschaltstrombegrenzung
Pos. W207, Artikel-Nr. 03009346-01
LP1 Platine, Einschaltstrombegrenzung - Transformator
LP2 Platine, Einschaltstrombegrenzung - Servo
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.505.xx Ausgabe 05/2004 DE
42
2.2.7 Warnschild W110 an den NOT-HALT-Tastern
2
Warnschild W110, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

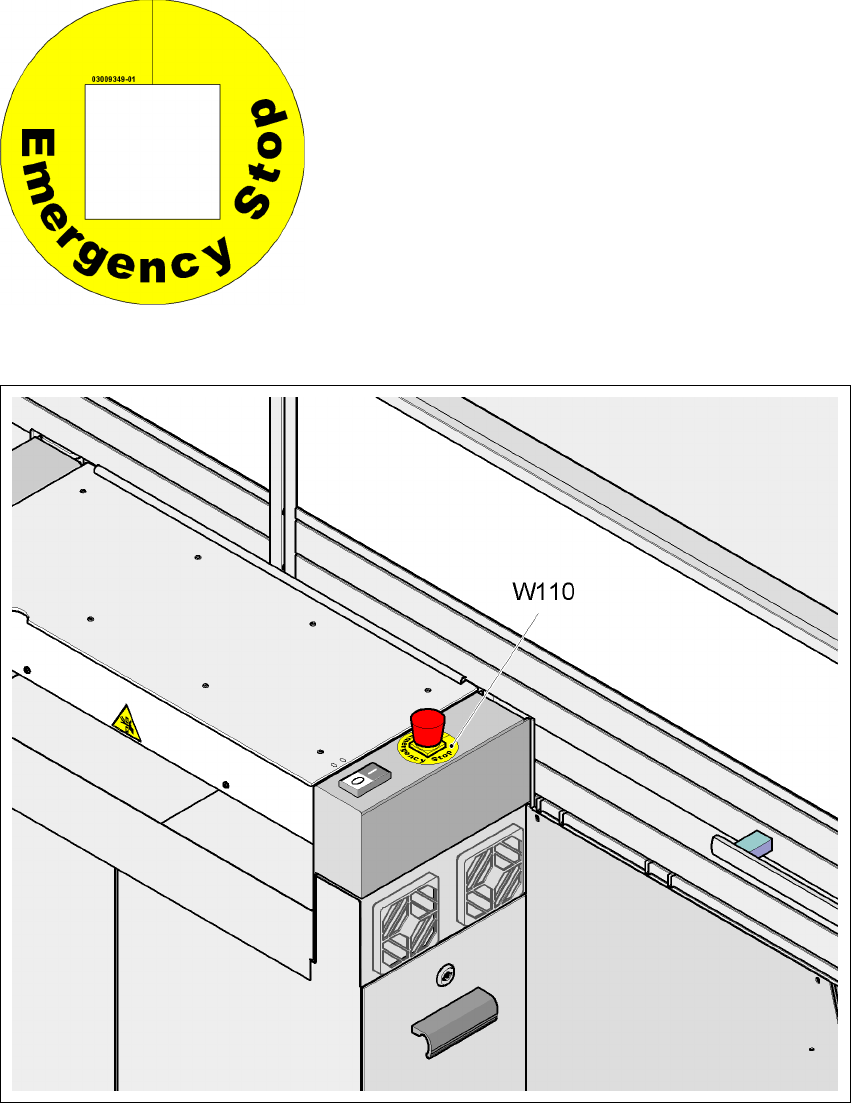

Abb. 2.2 - 11 Warnschild W110 an den NOT-HALT-Tastern
2
Pos. W110, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W110 auf den
Anbausatz geklebt.
