2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.505.xx Ausgabe 05/2004 DE
42
2.2.7 Warnschild W110 an den NOT-HALT-Tastern
2
Warnschild W110, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2
Abb. 2.2 - 11 Warnschild W110 an den NOT-HALT-Tastern
2
Pos. W110, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W110 auf den
Anbausatz geklebt.
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.2 Warnschilder
43

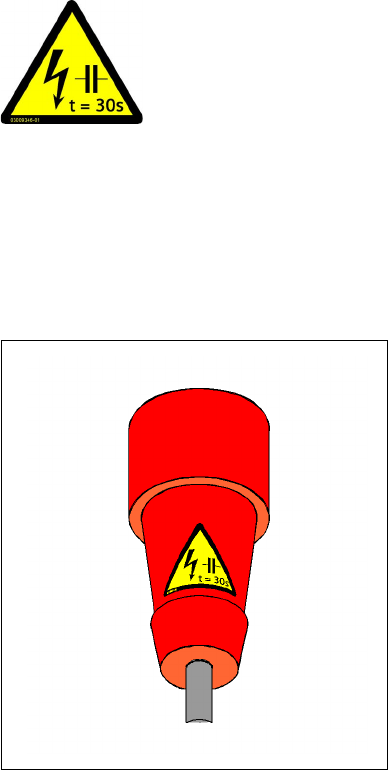

2.2.8 Warnschild W211 am CEKON-Stecker
2
Pos. W 211 (Anzahl pro Automat: 1)
2
Abb. 2.2 - 12 Warnschild W211 am CEKON-Stecker
Pos. W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.505.xx Ausgabe 05/2004 DE
44

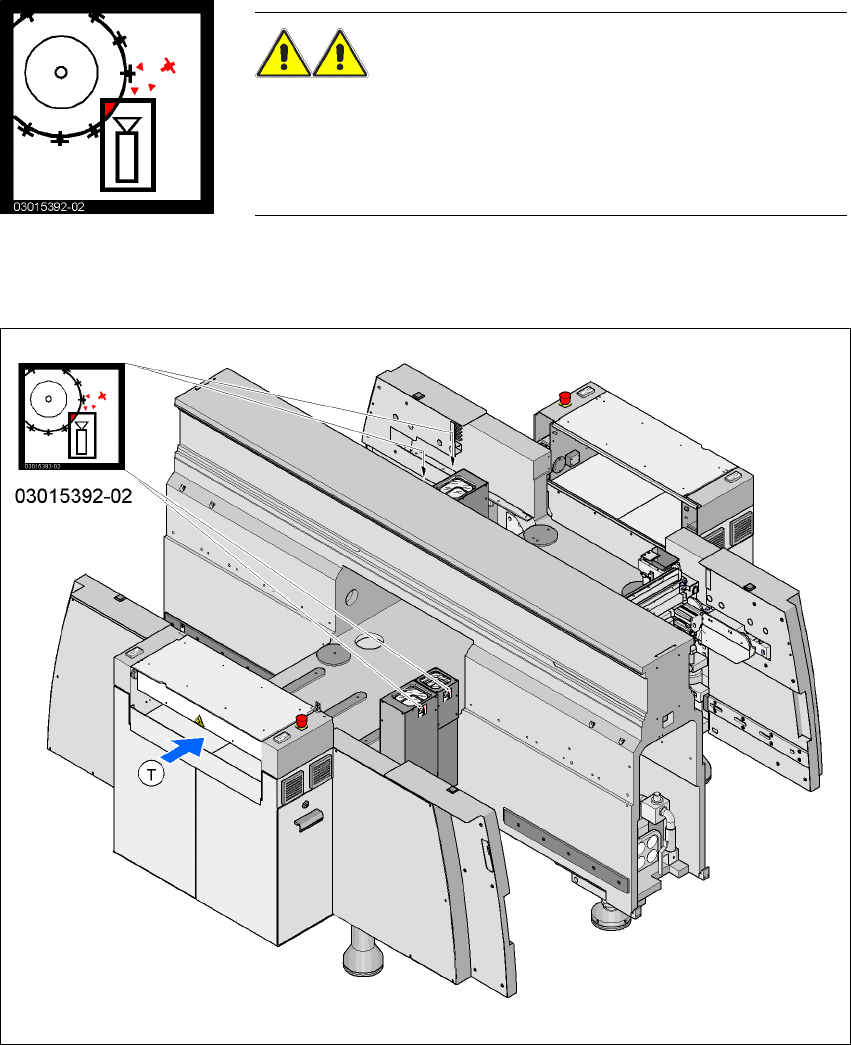

2.2.9 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
Warnschild "Kopfcrash", Artikel-Nr. 03015392-02
(Anzahl pro Automat: 2 für die HF/3, 4 für die HF)
2
Abb. 2.2 - 13 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-
Kopf müssen die BE-Kameras (stationär P&P, Typ 22, 50 x 40, und
Typ 20, 8 x 8) des TwinHead demontiert werden, sonst kollidiert der
Collect&Place-Kopf mit den Kameragehäusen.
