2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.2 Warnschilder Softwareversion SR.505.xx Ausgabe 05/2004 DE
44
2.2.9 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
Warnschild "Kopfcrash", Artikel-Nr. 03015392-02
(Anzahl pro Automat: 2 für die HF/3, 4 für die HF)
2
Abb. 2.2 - 13 Hinweisschild "Kopfcrash" an den BE-Kameras des TwinHead
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place-
Kopf müssen die BE-Kameras (stationär P&P, Typ 22, 50 x 40, und
Typ 20, 8 x 8) des TwinHead demontiert werden, sonst kollidiert der
Collect&Place-Kopf mit den Kameragehäusen.
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.2 Warnschilder
45

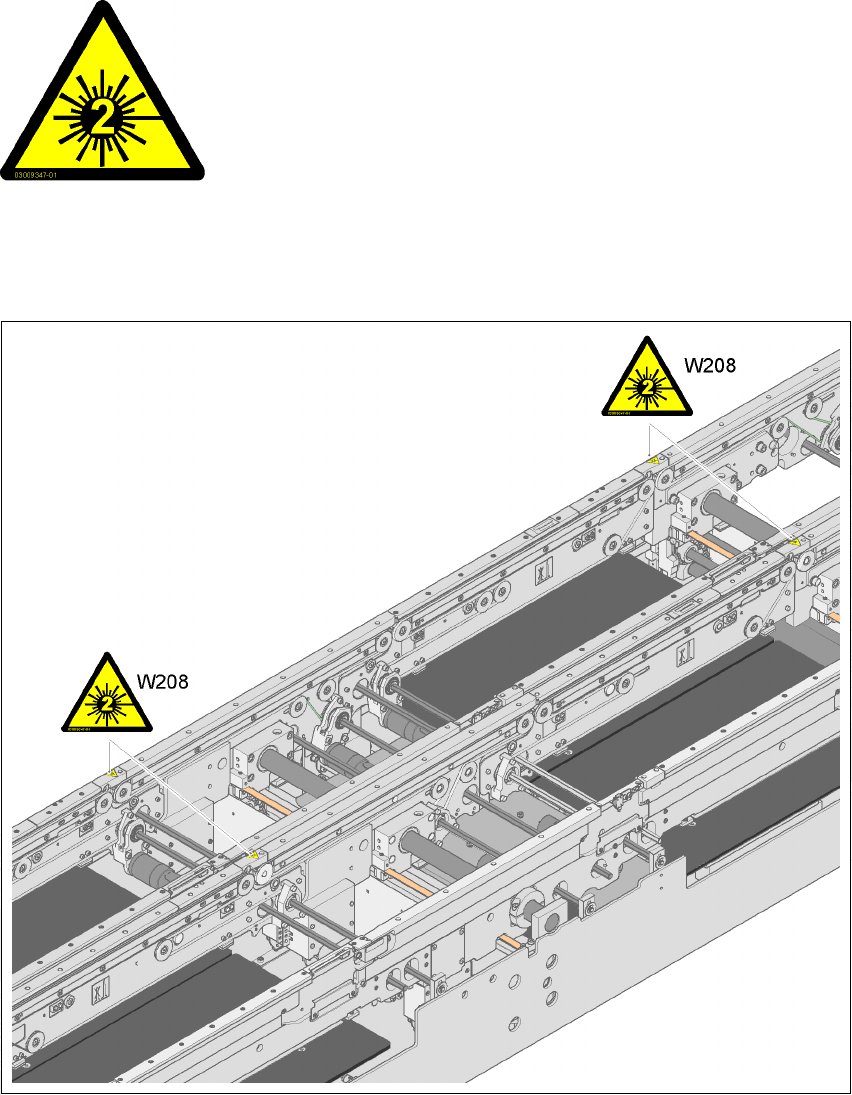

2.2.10 Warnschild W208 "Laserklasse 2" am LP-Transport
2
Warnschild W208 "Laserklasse 2" am LP-Transport, Artikel-Nr. 03009347-01 (Anzahl pro Auto-
mat: 4)
2
2
2
Abb. 2.2 - 14 Warnschild W208 "Laserklasse 2" am LP-Transport
2
2
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.3 Laserklassifizierung Softwareversion SR.505.xx Ausgabe 05/2004 DE
46
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera Multicolor (Typ 18) 21
– BE-Kameras für den SIPLACE TwinHead
BE-Kamera stationär P&P (Typ 22) 50 x 40
BE-Kamera stationär P&P (Typ 20) 8 x 8
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera 24 x 24 am 12-Segment Collect&Place Kopf
– BE-Kamera 39 x 39 am 6-Segment Collect&Place Kopf
– DCA-Kamera 16 x 16 am 6-Segment bzw. 12-Segment Collect&Place Kopf
