Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit Softwareversion SR.505.xx Ausgabe 0 5/2004 DE 2.5 Sicherheitshinweise zum Betrieb des Aut omaten 55 So wird s icherges tellt, das s der Be diener ni cht mehr in den…
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.5 Sicherheitshinweise zum Betrieb des Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
54
2.5.6 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
WARNUNG
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf sich im Bereich des BE-Wagens beim
An- und Abdocken immer nur eine Person aufhalten.
2

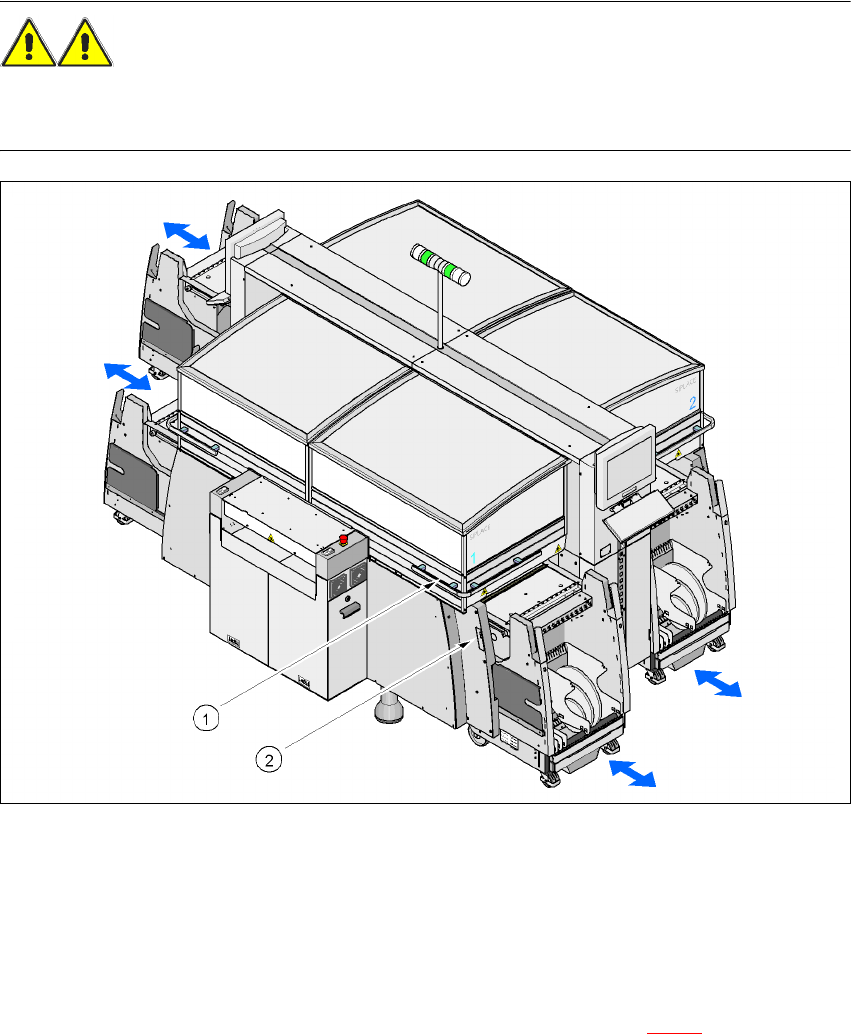

Abb. 2.5 - 5 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
2
(1) Taster an der Oberseite des Eingreifschutzes unter der Schutzhaube
(2)Taster seitlich am Eingreifschutz
2
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener gleichzeitig zwei
Taster drücken muss, um den BE-Wagen anzudocken. Der eine Taster befindet sich unter der
Schutzhaube, der andere seitlich am Eingreifschutz (Pos. 1 und 2 in Abb. 2.5 - 5
). So wird sicher-
gestellt, dass der Bediener während des Andockvorgangs immer seitlich am Automaten steht. Da
der Vorgang stets mit beiden Händen ausgelöst werden muss, wird ein Verletzungsrisiko für die
Hände vermieden.
Æ Kürzen Sie die Gurte am Frontende der Förderer auf etwa 3 cm, bevor Sie den BE-Wagen an-
docken. Die Gurtenden gleiten dann ohne manuelle Hilfe in die Öffnung des Leergurtleitkanals.
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
55
So wird sichergestellt, dass der Bediener nicht mehr in den Gefahrenbereich des Leergurtleit-
kanals greifen muss.
2.5.7 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Æ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Æ Beachten Sie, dass ein mit Förderern voll bestückter BE-Wagen ab ca. 20° Neigung seitlich
oder nach vorne kippen kann.
Æ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Æ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.505.xx Ausgabe 05/2004 DE
56
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2

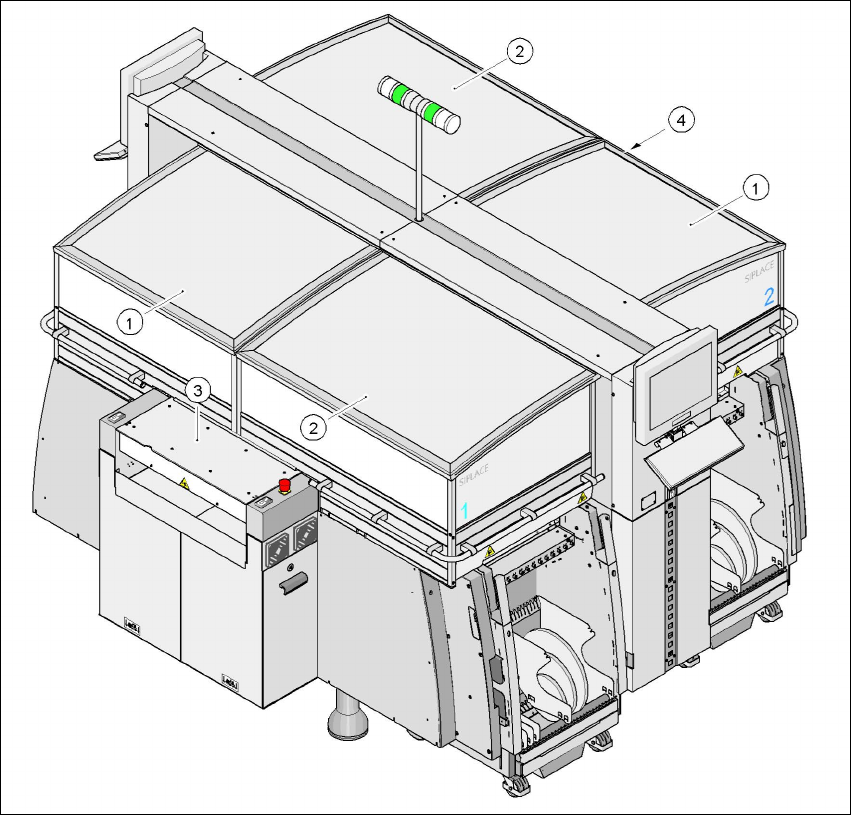

Abb. 2.6 - 1 Schutzhauben
2
Der Verfahrbereich der Portale ist mit vier nach oben schwenkbaren Schutzhauben abgedeckt.
Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite her verhin-
(1) Schutzhaube, kurz
(2) Schutzhaube, lang
(3) Abdeckung und Eingreifschutz am Eingabeband
(4) Abdeckung und Eingreifschutz am Ausgabeband
