2 Betriebssicherheit Betriebsanleitung SIPLACE H F-Serie 2.6 Sicherheitseinrichtungen Softwareversion S R.505.xx Ausgabe 05/2004 D E 56 2.6 Sic herhe it s einr ichtung en 2.6.1 Schutzhauben 2 Abb. 2.6 - 1 Schutzhauben 2 …
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
55
So wird sichergestellt, dass der Bediener nicht mehr in den Gefahrenbereich des Leergurtleit-
kanals greifen muss.
2.5.7 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Æ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Æ Beachten Sie, dass ein mit Förderern voll bestückter BE-Wagen ab ca. 20° Neigung seitlich
oder nach vorne kippen kann.
Æ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Æ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.505.xx Ausgabe 05/2004 DE
56
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2
Abb. 2.6 - 1 Schutzhauben
2
Der Verfahrbereich der Portale ist mit vier nach oben schwenkbaren Schutzhauben abgedeckt.
Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite her verhin-
(1) Schutzhaube, kurz
(2) Schutzhaube, lang
(3) Abdeckung und Eingreifschutz am Eingabeband
(4) Abdeckung und Eingreifschutz am Ausgabeband
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.6 Sicherheitseinrichtungen
57
dern. Die nach oben klappbaren Abdeckungen über dem Ein- bzw. Ausgabeband des Leiterplat-
tentransports und der Eingreifschutz an Ein- bzw. Ausgabeband sichern den Zugriff zum
Leiterplattentransport.
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckungen am Leiterplat-
tentransport angehoben, so wird die Stromversorgung der Portalachsen sofort unterbrochen. Die
Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung schließen" ausgege-
ben.
Æ Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster, um die Bestückung
fortzusetzen.
2

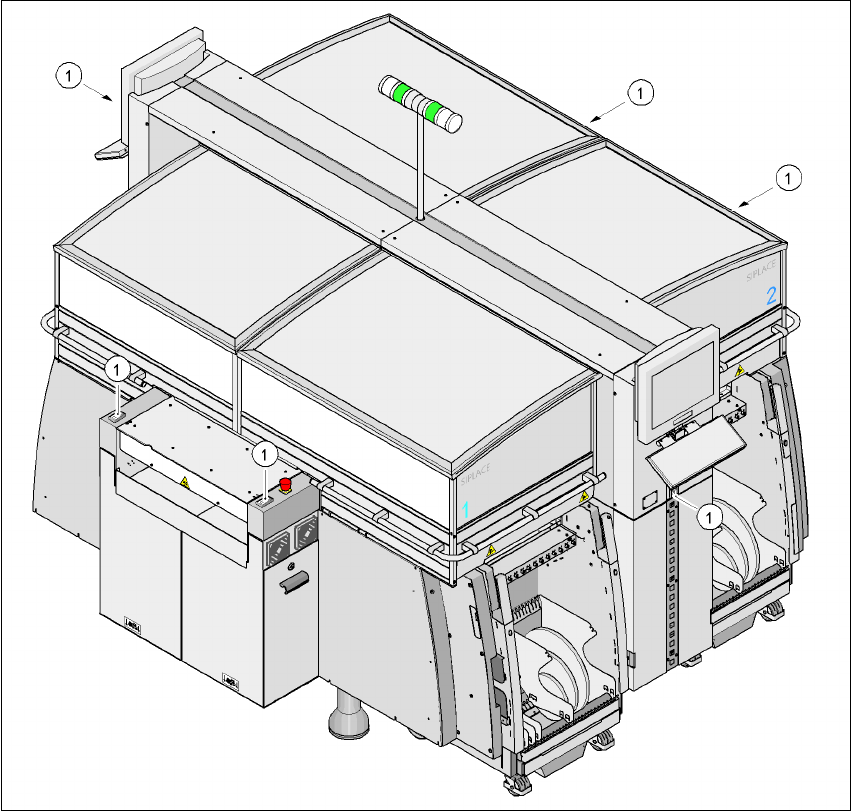

Abb. 2.6 - 2 Lage der Starttaster (weiß) am Automaten
(1)Starttaster (weiß) am Automaten
