2 Betriebssicherheit Betriebsanleitung SIPLACE H F-Serie 2.6 Sicherheitseinrichtungen Softwareversion S R.505.xx Ausgabe 05/2004 D E 60 2.6.2.2 L age von Schutzschalter n am Automate n 2 Abb. 2.6 - 5 Lage von Schu tzscha…
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.6 Sicherheitseinrichtungen
59
2
Abb. 2.6 - 4 Lage von Schaltern und Tastern - Blick auf die LP-Eingabeseite
2
(1)NOT-HALT-Taster an der Eingabeseite
(2)Starttaster (weiß) an der Eingabeseite
(3)Stopptaster (schwarz) an der Eingabeseite
(4)Starttaster (weiß) am Bedienfeld auf der Seite der Drucklufteinheit
(5)Stopptaster (schwarz) am Bedienfeld auf der Seite der Drucklufteinheit
(T)LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.6 Sicherheitseinrichtungen Softwareversion SR.505.xx Ausgabe 05/2004 DE
60
2.6.2.2 Lage von Schutzschaltern am Automaten
2

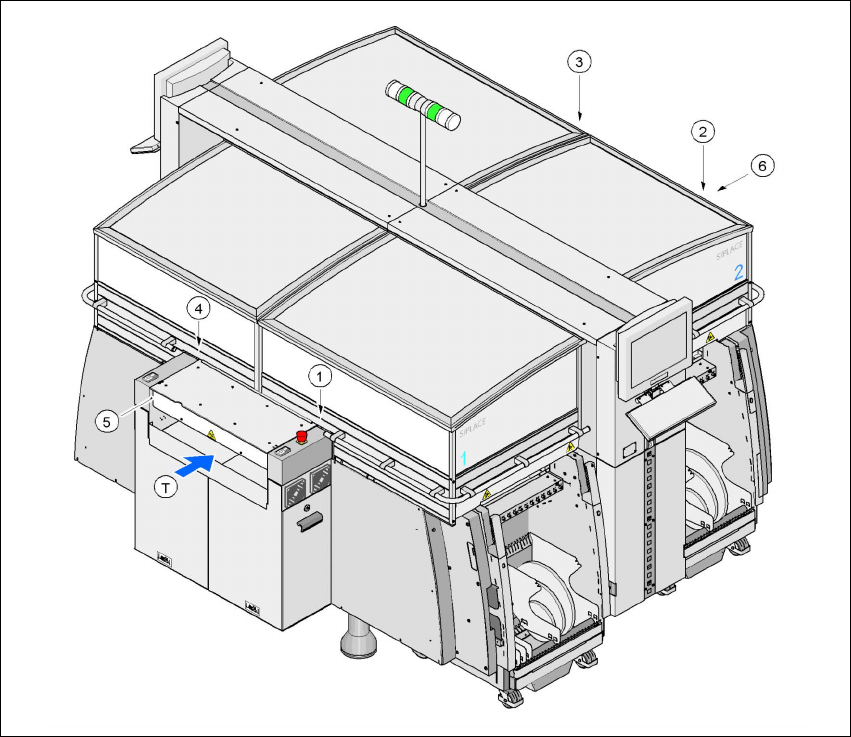

Abb. 2.6 - 5 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzhaubenschalter, Stellplatz 3
(4) Schutzhaubenschalter, Stellplatz 4
(5) Schutzschalter für die Abdeckhaube an der Eingabeseite des LP-Transports
(6) Schutzschalter für die Abdeckhaube an der Ausgabeseite des LP-Transports
(T)LP-Transportrichtung
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.6 Sicherheitseinrichtungen
61
2.6.2.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb. 2.6 - 3
) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1
–Netzfilter Z1
– Servicesteckdose X102
– Sicherungsautomat F1 für die Servicesteckdose
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
Æ Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körper-
verletzung sowie erheblichem Sachschaden führen.
Æ Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere
DIN EN 60 204, Teil 1) bzw. die Vorschriften Ihres Landes.
Æ Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der Stromversor-
gung öffnen.
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters starten Stationsrechner und Maschinencontroller. Alle
Versorgungsspannungen mit Ausnahme der Zwischenkreisspannungen für die Portalachsen
(250 V-) und Sternachsen (145 V-) werden bereitgestellt.
Stopptaster schwarz (Pos. 2 und 7 in Abb. 2.6 - 3 und Pos. 3 und 5 in Abb. 2.6 - 4) 2
Mit diesen Tastern stoppen Sie den Automaten.
Starttaster weiß (Pos. 3 und 6 in Abb. 2.6 - 3 und Pos. 2 und 4 in Abb. 2.6 - 4) 2
Nach dem Einschalten des Hauptschalters werden Sie aufgefordert, den Starttaster zu drücken,
um den Automaten für Bestückaufträge zu starten. Dieselbe Aufforderung geht an Sie, wenn Sie
die Schutzhauben geöffnet oder den NOT-HALT-Taster gedrückt hatten.
