Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.9 Energiezus tand des Automaten nach Ausschalten des Hauptschalters 75 2 Abb. 2.9 - 2 Lage von Hauptsc halter und Ser…
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.505.xx Ausgabe 05/2004 DE
74
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2
Abb. 2.9 - 1 Lage der Stromversorgung am Automaten
2
WARNUNG
Der Automat wird mit 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~ ± 5 %, 50/
60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen -
auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann
deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachschaden führen. 2
Æ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1).
Æ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
(1) Hauptschalter
Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
75
2

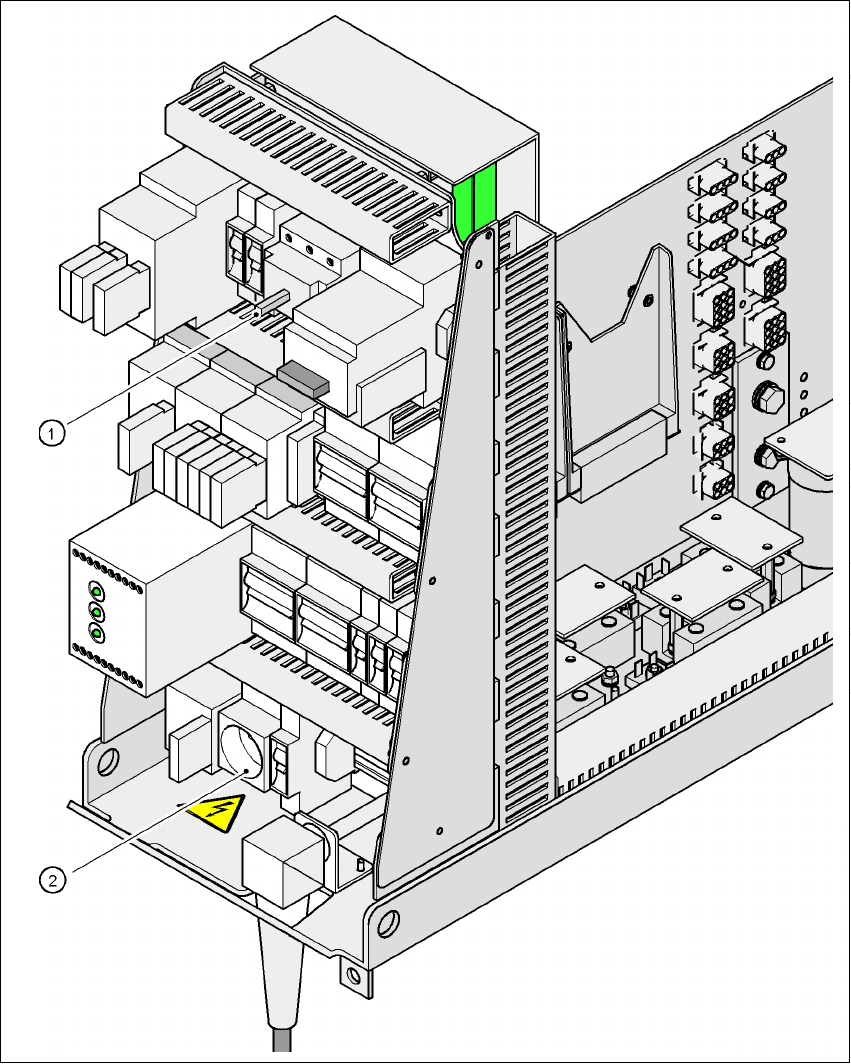

Abb. 2.9 - 2 Lage von Hauptschalter und Servicesteckdose
2
(1)Hauptschalter
(2) Servicesteckdose
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.505.xx Ausgabe 05/2004 DE
76
2

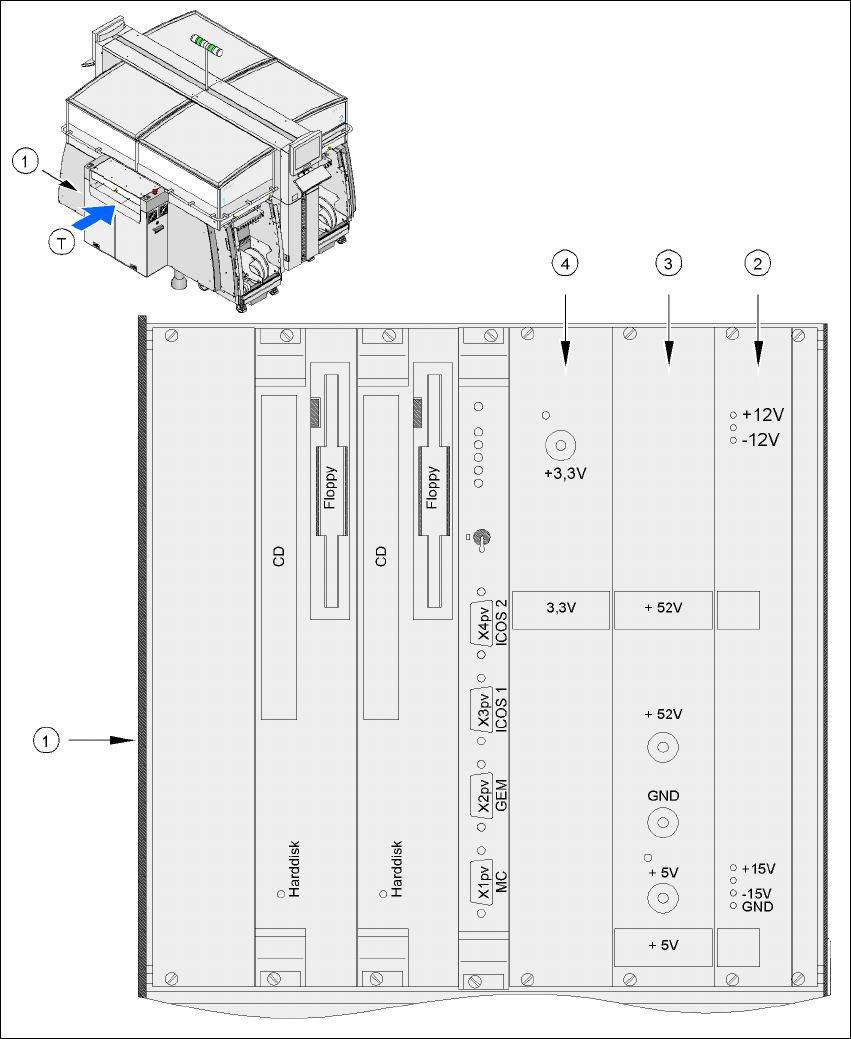

Abb. 2.9 - 3 Lage der Computer unit
2
(1) Computereinschub (oberer Teil)
(2) Stromversorgungseinschub ± 12 V-/± 15 V-
(3) Stromversorgungseinschub + 5 V-/+ 52 V-
(4) Stromversorgungseinschub + 3,3 V-
(T)Leiterplatten-Transportrichtung
