Betriebsanleitung SIPLACE HF-Serie 2 Betriebssicherheit
Softwareversion SR.505.xx Ausgabe 05/2004 DE 2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters
77
2.9.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1 (siehe Abb. 2.9 - 4
)
– Servicesteckdose X102 (siehe Abb. 2.9 - 4
)
– Sicherungsautomat F1 für die Servicesteckdose (siehe Abb. 2.9 - 4
)
– Netzfilter Z1 (siehe Abb. 2.9 - 4
)
– Klemmenfeld X100 zum Anschluss des Netzversorgungskabels
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
– Achseinschub
2 Betriebssicherheit Betriebsanleitung SIPLACE HF-Serie
2.9 Energiezustand des Automaten nach Ausschalten des Hauptschalters Softwareversion SR.505.xx Ausgabe 05/2004 DE
78
2

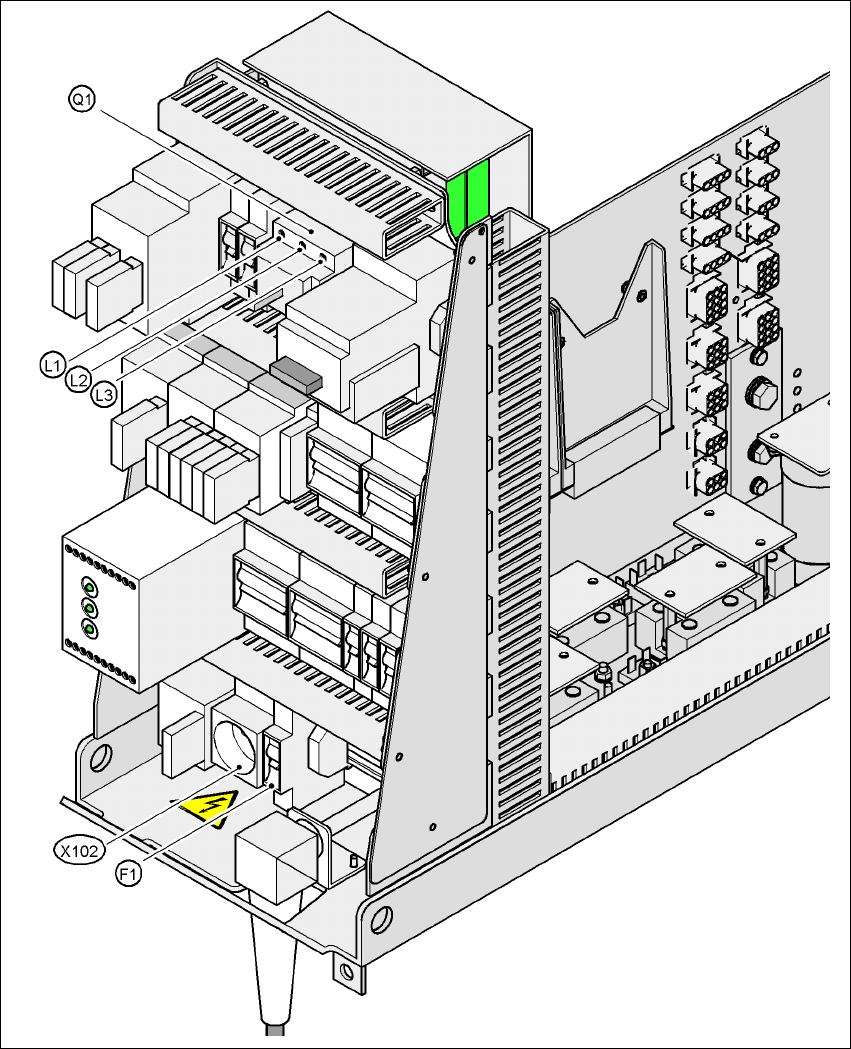

Abb. 2.9 - 4 Stromversorgungseinschub, Frontansicht
2
Q1 Hauptschalter
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
