Betriebsanleitung SIPLACE HF-Serie 3 Technische D aten Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.6 Bestückköpfe 97 3.6 Bes tückköp fe 3.6.1 Kop f modularität Ein se hr vor teilhafte s Featu re der SIPLAC E-HF-Ser ie…
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.5 Linienkonzept Softwareversion SR.505.xx Ausgabe 05/2004 DE
96
Das SIPLACE F5 HM High-Speed System bestückt große IC, Flip-Chip, Bare Die und exotische
Bauelemente (OSC). Das BE-Spektrum reicht von 0201 bis 55 x 55 mm² Größe.
Mit Hilfe der SIPLACE-Rüstoptimierung wird die Produktivität der Linie gesteigert. Die Bestück-
zeiten und auch die nicht produktiven Zeiten der Bestückautomaten lassen sich damit minimieren.
Die Rüstoptimierungssoftware berechnet Einzelrüstungen für einzelne Produkte, Einzelrüstungen
unterschiedlicher Produkte und Familienrüstungen unterschiedlicher Produkte. Die Programmda-
ten können - auch bei unterschiedlicher Maschinenkonfiguration - zwischen den einzelnen Linien
ausgetauscht werden.
3.5.2 Technische Daten
System SIPLACE SMD Bestücklinien
Bestückmodule SIPLACE HS-60, SIPLACE S-27 HM, SIPLACE HF, HF/3, F5
HM
Peripheriemodule Ein-/Ausgabestationen, Siebdrucker, Lötöfen, Inspektions-
plätze etc., bei SIEMENS L&A erhältlich
BE-Spektrum 0201 bis 85 x 85 mm² / 125 x 10 mm²
max. 200 x 125 mm² (mit Einschränkungen)
Leiterplattentransport Einfach- und Doppeltransport mit automatischer Breitenver-
stellung
Bestückleistung Je nach Anreihung von Modulen
Platzbedarf 4 m² pro S-Modul
6 m² pro HF-Modul
6,5 m² pro HF/3-Modul
7,5 m² pro HS-Modul
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.6 Bestückköpfe
97
3.6 Bestückköpfe
3.6.1 Kopfmodularität
Ein sehr vorteilhaftes Feature der SIPLACE-HF-Serie ist ihre Kopfmodularität. So lassen sich an
den Portalen die Bestückköpfe innerhalb kurzer Zeit wechseln und den Bestückvorgaben anpas-
sen.
3.6.1.1 Bestückkopfkonfiguration am HF-Bestückautomaten
3
3

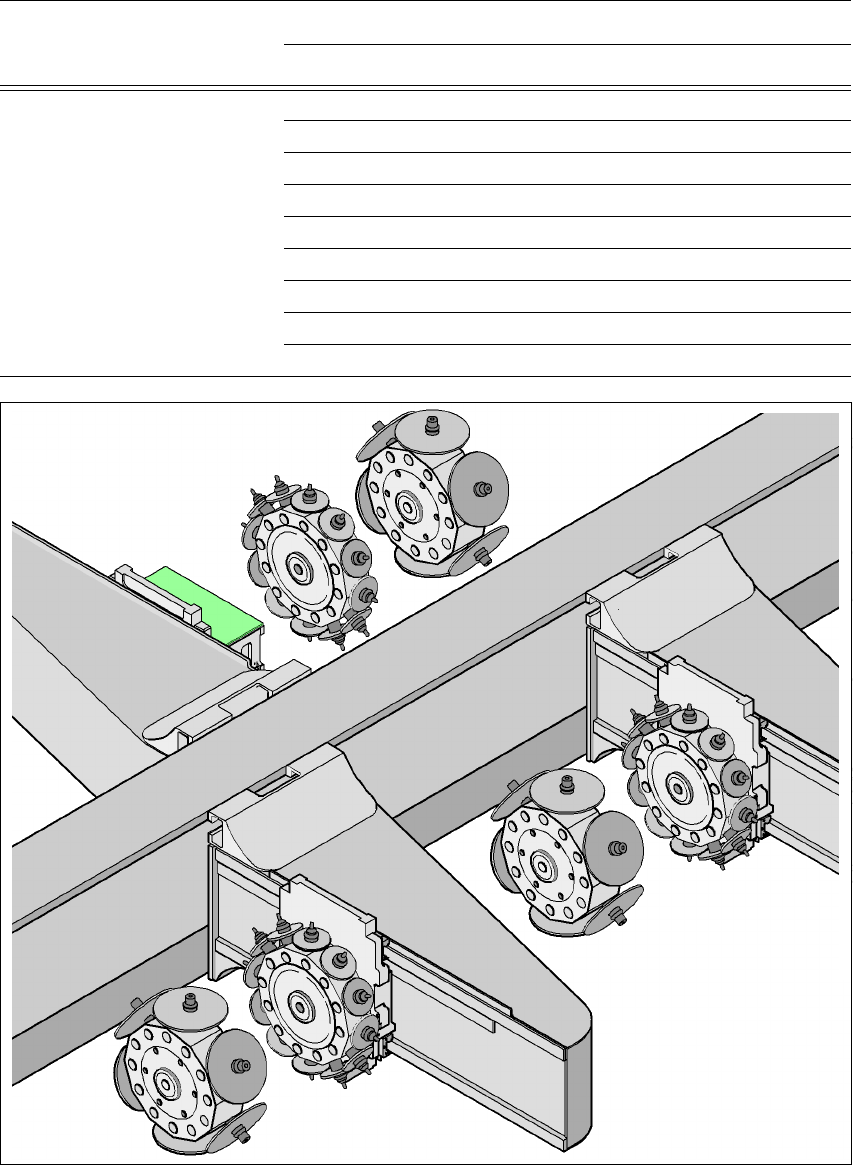

Abb. 3.6 - 1 Kopfmodularität - SIPLACE HF
Bestückbereich 1, Portal 1 Bestückbereich 2, Portal 3
Bestückkopf C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
Portal 3
Portal 1
TH
C&P12
C&P6
C&P12
C&P6
TH
Bestückbereich 2
Bestückbereich 1
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.6 Bestückköpfe Softwareversion SR.505.xx Ausgabe 05/2004 DE
98
3.6.1.2 Bestückkopfkonfiguration am HF/3-Bestückautomaten
3
Abb. 3.6 - 2 Kopfmodularität - SIPLACE HF/3
3
Bestückbereich 1 Bestückbereich 2
Portal 1 Portal 4 Portal 3
Bestückkopf C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
Portal 3
Portal 1
TH
Portal 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
Bestückbereich 2
Bestückbereich 1
