7 Reparaturen an SmartFeeder 8 mm X / Xi
7.3 Seitenabdeckungen
102 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.3.1 Linke Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die linke Seitenabdeckung entfernen, stellen Sie sicher, dass die rechte Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX-Schraubendreher.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.
7.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie die Seitenabdeckung (im rot ge-
kennzeichneten Bereich) wie abgebildet bis zum
Anschlag unter die Schiene.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung angegeben. Beginnen Sie mit den inneren
Schrauben und arbeiten Sie sich nach außen vor.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,9Nm.
Für die mit A gekennzeichneten Schrauben verwen-
den Sie einem TORX Schraubendreher mit 0,6 Nm.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 103
7.3.3 Rechte Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die rechte Seitenabdeckung entfernen, stellen Sie sicher, dass die linke Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie die mit A und E gekennzeichneten
Schrauben mit einem TORX–Schraubendreher.
► Lösen Sie die mit B und C gekennzeichneten
Schrauben mit einem Kreuzschlitzschraubendre-
her.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.

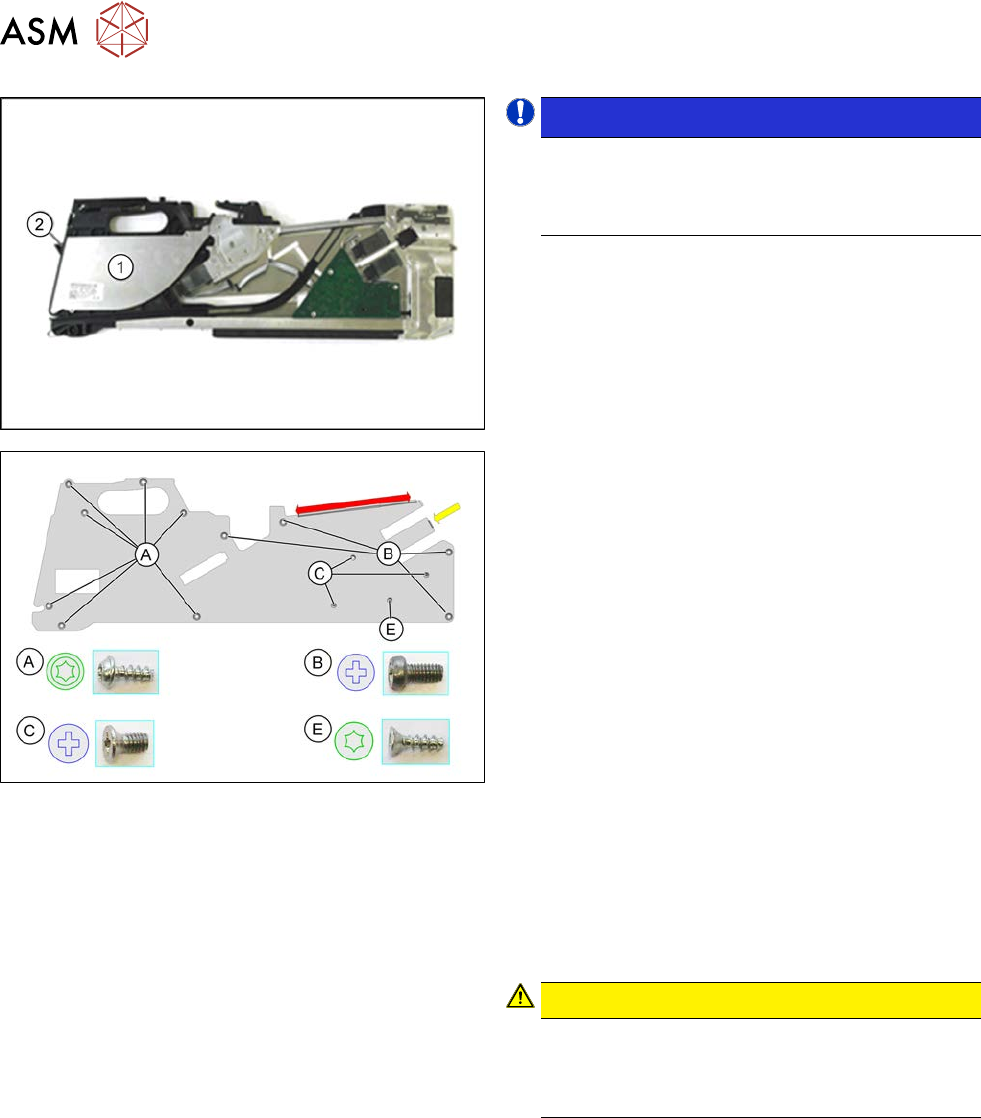

 HINWEIS!
Beachten Sie, dass die Abdeckung (1) und
die Klappe (2) des Folienbehälters nur aufge-
legt bzw. aufgesteckt sind! Entfernen Sie
diese beide Teile, bevor Sie die Lage des Zu-
führmoduls verändern.
.
Eine Beschreibung zum Entfernen der Abdeckung und
der Klappe des Folienbehälters finden Sie in unter
7.12.1 "Klappe entfernen" [}146].
7.3.4 Rechte Seitenabdeckung montieren

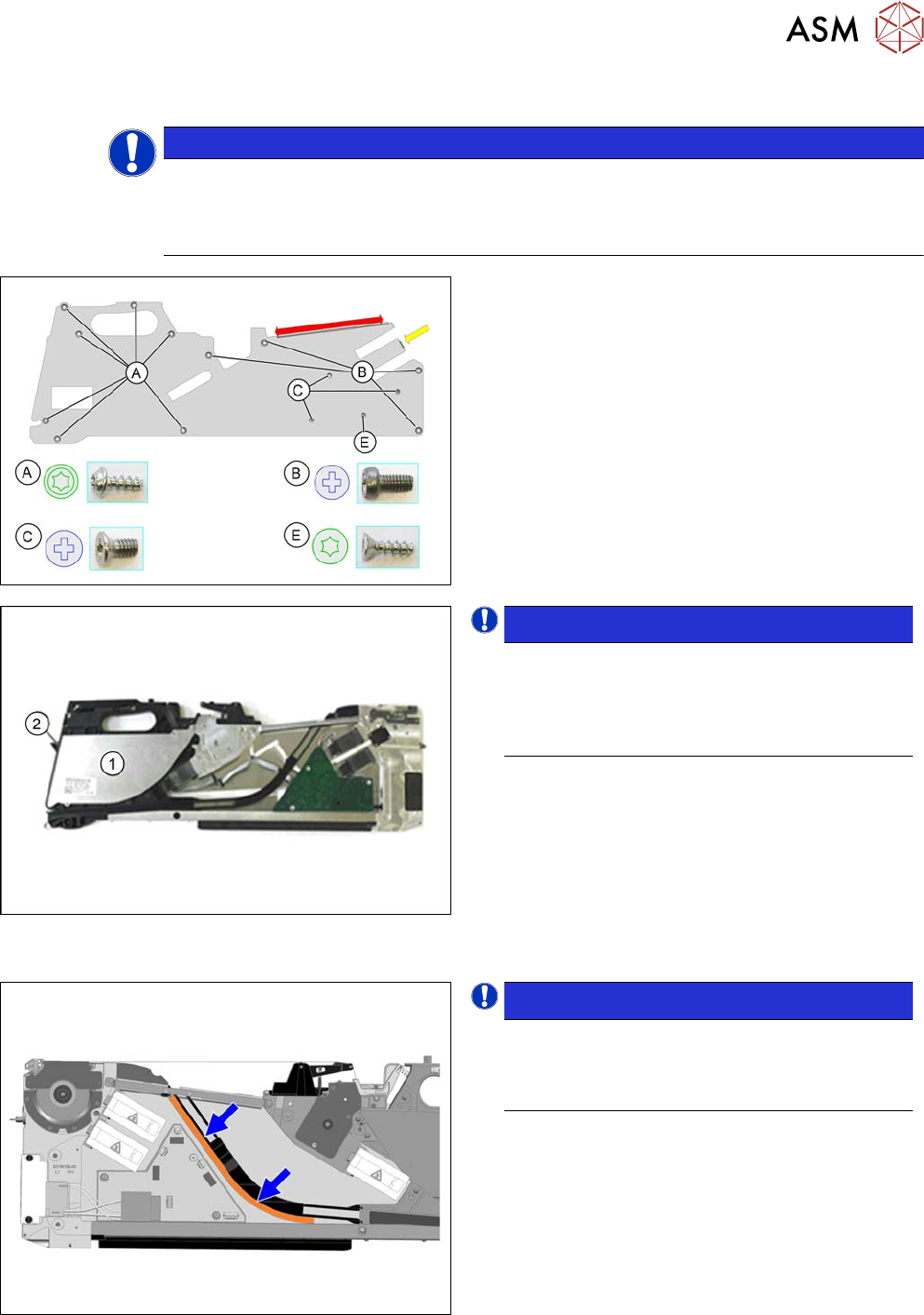

 HINWEIS!
Beachten Sie die korrekte Position der
Schaumstoffdichtung. Die Schaumstoffdich-
tung darf nicht in den Gurtleitkanal einge-
klemmt werden oder in ihn hinein ragen!
.
Um die korrekte Position der Schaumstoffdichtung zu
prüfen, können Sie nach der Montage der rechten Sei-
tenabdeckung die linke Seitenabdeckung wie abgebil-
det entfernen und die Position des Schaumgummis
nötigenfalls korrigieren.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.3 Seitenabdeckungen
104 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
 HINWEIS!
Beachten Sie, dass die Abdeckung des Foli-
enbehälters (1) und die Klappe des Folienbe-
hälters (2) korrekt aufgelegt bzw. aufgesteckt
sind!
.
Eine Beschreibung zum Montieren der Abdeckung
und der Klappe des Folienbehälters finden Sie in unter
Abschnitt 7.12.2 "Klappe montieren" [}147].
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Stecken Sie die Seitenabdeckung (im rot mar-
kierten Bereich) wie abgebildet bis zum Anschlag
unter die Schiene.
► Stecken Sie die Seitenabdeckung auf der rechten
Seite im gelb markierten Bereich unter den Enco-
der.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung gekennzeichnet. Beginnen Sie mit den in-
neren Schrauben (C) und arbeiten Sie sich nach
außen vor (B + A).
Die Schraube E befestigen Sie als Letzte
Für die mit B und C gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,6 Nm.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX Schraubendreher mit 0,6 Nm.
Für die Schraube E verwenden Sie ebenfalls einen
TORX–Schraubendreher.
 VORSICHT!
Ziehen Sie die Schraube E maximal handfest
an, ansonsten kann im Inneren des Zuführ-
moduls die Schraubenhalterung beschädigt
werden oder ausbrechen.
.
