7 Reparaturen an SmartFeeder 8 mm X / Xi 7.4 EDIF Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 105 7.4 EDIF Benötigtes Ersatzteil Abb.31: EDIF-Sekundär kpl. Zuführmodu…

100%1 / 240
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.3 Seitenabdeckungen
104 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
 HINWEIS!
Beachten Sie, dass die Abdeckung des Foli-
enbehälters (1) und die Klappe des Folienbe-
hälters (2) korrekt aufgelegt bzw. aufgesteckt
sind!
.
Eine Beschreibung zum Montieren der Abdeckung
und der Klappe des Folienbehälters finden Sie in unter
Abschnitt 7.12.2 "Klappe montieren" [}147].
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Stecken Sie die Seitenabdeckung (im rot mar-
kierten Bereich) wie abgebildet bis zum Anschlag
unter die Schiene.
► Stecken Sie die Seitenabdeckung auf der rechten
Seite im gelb markierten Bereich unter den Enco-
der.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung gekennzeichnet. Beginnen Sie mit den in-
neren Schrauben (C) und arbeiten Sie sich nach
außen vor (B + A).
Die Schraube E befestigen Sie als Letzte
Für die mit B und C gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,6 Nm.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX Schraubendreher mit 0,6 Nm.
Für die Schraube E verwenden Sie ebenfalls einen
TORX–Schraubendreher.
 VORSICHT!
Ziehen Sie die Schraube E maximal handfest
an, ansonsten kann im Inneren des Zuführ-
moduls die Schraubenhalterung beschädigt
werden oder ausbrechen.
.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.4 EDIF
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 105
7.4 EDIF
Benötigtes Ersatzteil

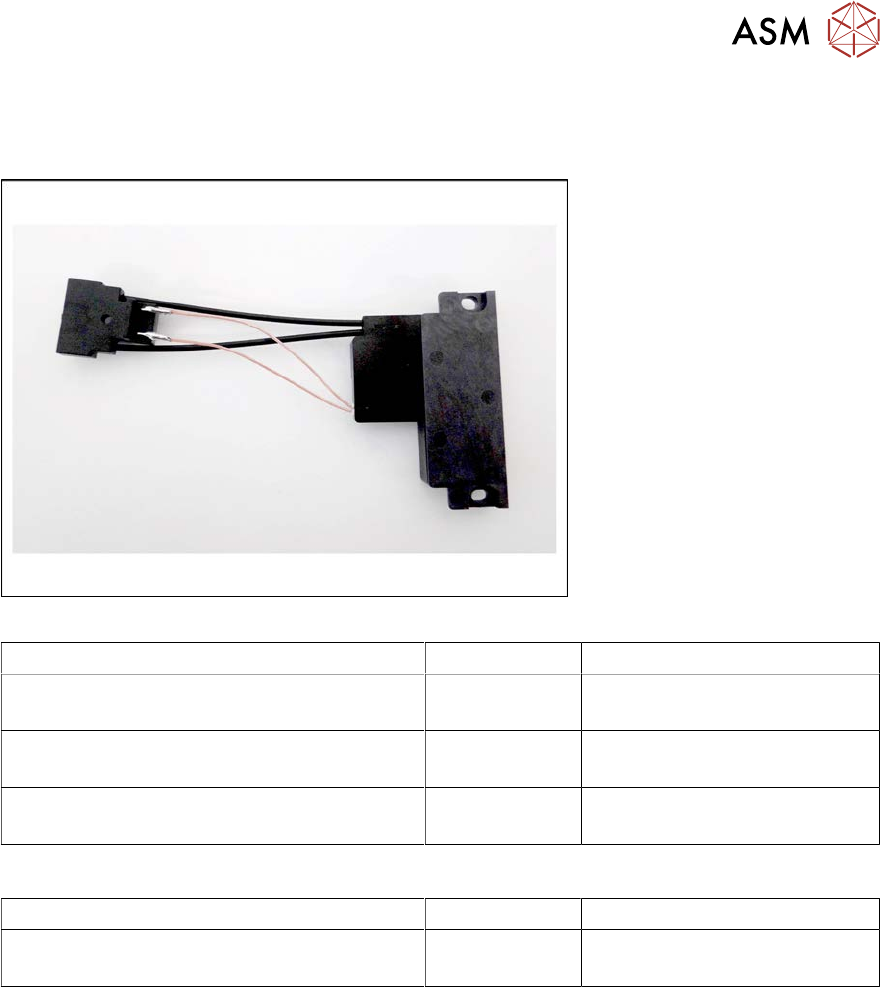

Abb.31: EDIF-Sekundär kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX (V1) 00141370-01
SmartFeeder 8mm X Splice (V1) 00141390-01
03101192Sxx EDIF-Sekundär kpl. X8Smart
SmartFeeder 8mmX (V2) 00141370-02
SmartFeeder 8mm X Splice (V2) 00141390-02
03127518- EDIF-Sekundär kpl. X8Smart
SmartFeeder 8mm Xi 00141480-xx
SmartFeeder 8mm Xi Splice 00141500-xx
03127518-xx EDIF-Sekundär kpl. X8Smart
Weitere Ersatzteile:
Zuführmodul Artikel-Nr. Bezeichnung
Alle in der oberen Tabelle genannten Zuführ-
module
03012683-xx
03050957-xx
Druckfeder D-027
Bundschraube D4x3,15 M3
Benötigtes Werkzeug
●
Schlitzschraubendreher 0,9Nm
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, GrößeT8
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.4 EDIF
106 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.4.1 EDIF entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie am rechten Seitenblech nur die
SchraubeD, um dadurch den EDIF-Stecker im
Zuführmodul zu lösen
► Entfernen Sie die linke Seitenabdeckung (siehe
Abschnitt 7.3.1 "Linke Seitenabdeckung entfer-
nen" [}102]).

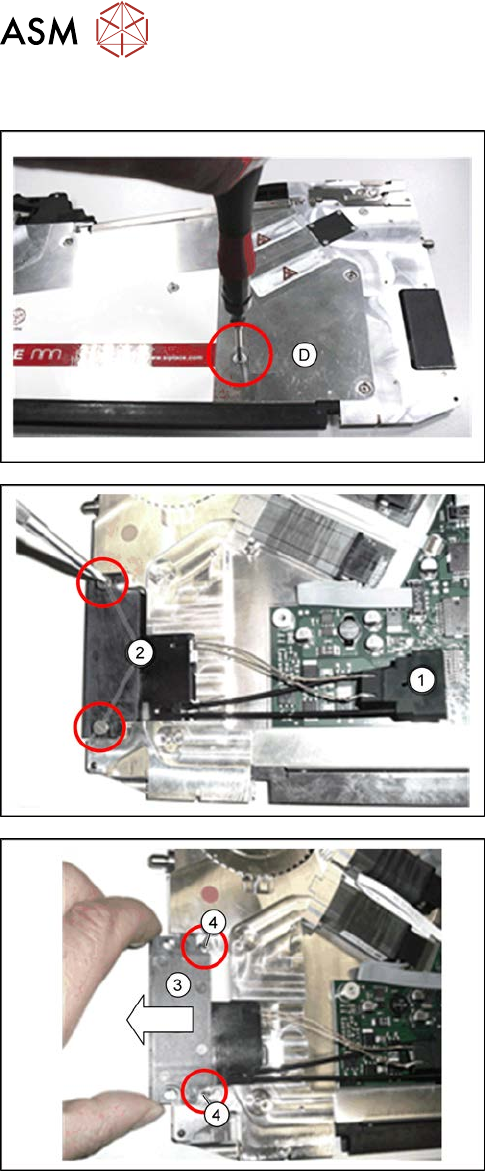

► Ziehen Sie den EDIF-Stecker(1) senkrecht nach
oben von der Leiterplatte ab.
► Lösen Sie die beiden Bundschrauben am
EDIF.(2)
► Entnehmen Sie das EDIF.(3)
► Entnehmen Sie die beiden Druckfedern.(4)
