7 Reparaturen an SmartFeeder 8 mm X / Xi
7.5 Abholfenster
110 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.5.1 Abholfenster entfernen

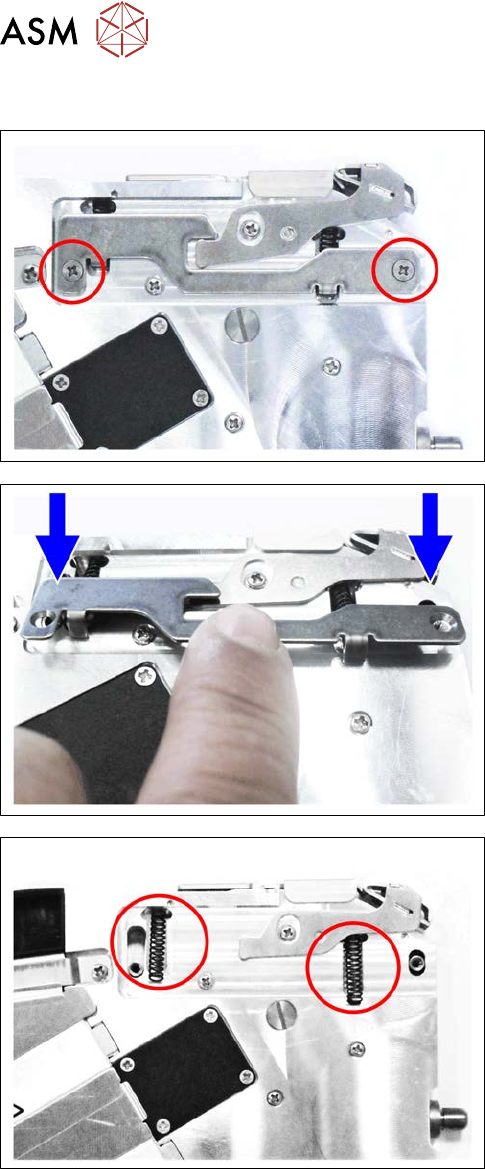

Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
Entfernen Sie die beiden Kreuzschlitzschrauben.
Entfernen Sie die Gegenplatte.
Entfernen Sie die beiden Druckfedern.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 111
Bringen Sie das Zuführmodul in einen aufrechten
stabilen Stand.

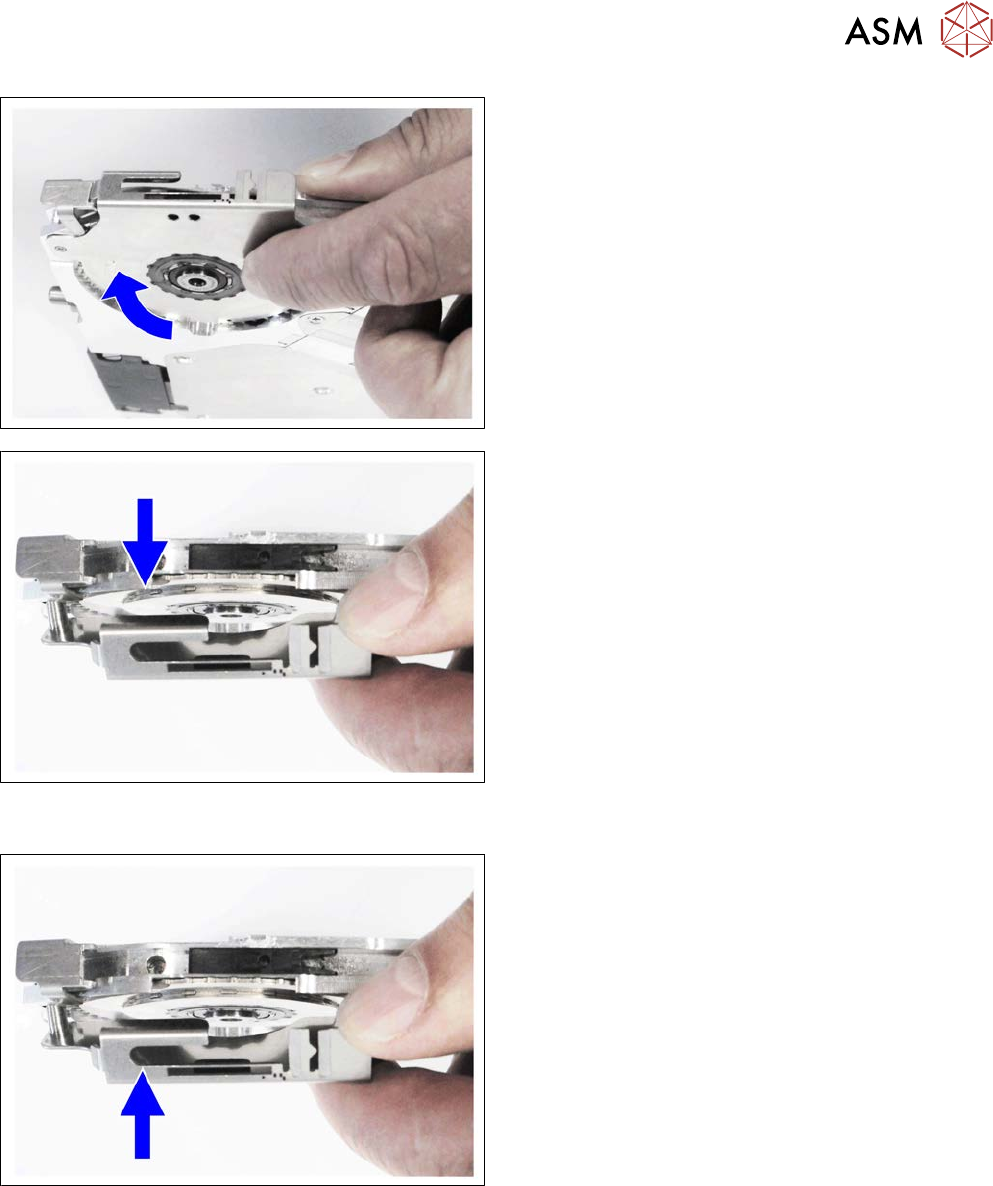

Kippen Sie das Abholfenster leicht nach oben.
Heben Sie das Abholfenster vorsichtig über das
Stiftrad.
Entnehmen Sie das Abholfenster zur linken
Seite.
7.5.2 Abholfenster montieren
Bringen Sie das Zuführmodul in einen aufrechten
stabilen Stand.
Heben Sie das Abholfenster vorsichtig von der
linken Seite über das Stiftrad.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.5 Abholfenster
112 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
Heben Sie das Abholfenster leicht nach oben und
schieben Sie es in die vorgesehene Position.
Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
Setzen Sie die beiden Druckfedern ein.
Achten Sie darauf, dass Sie dabei die unteren
Enden der Druckfedern nicht in die Nut einset-
zen.

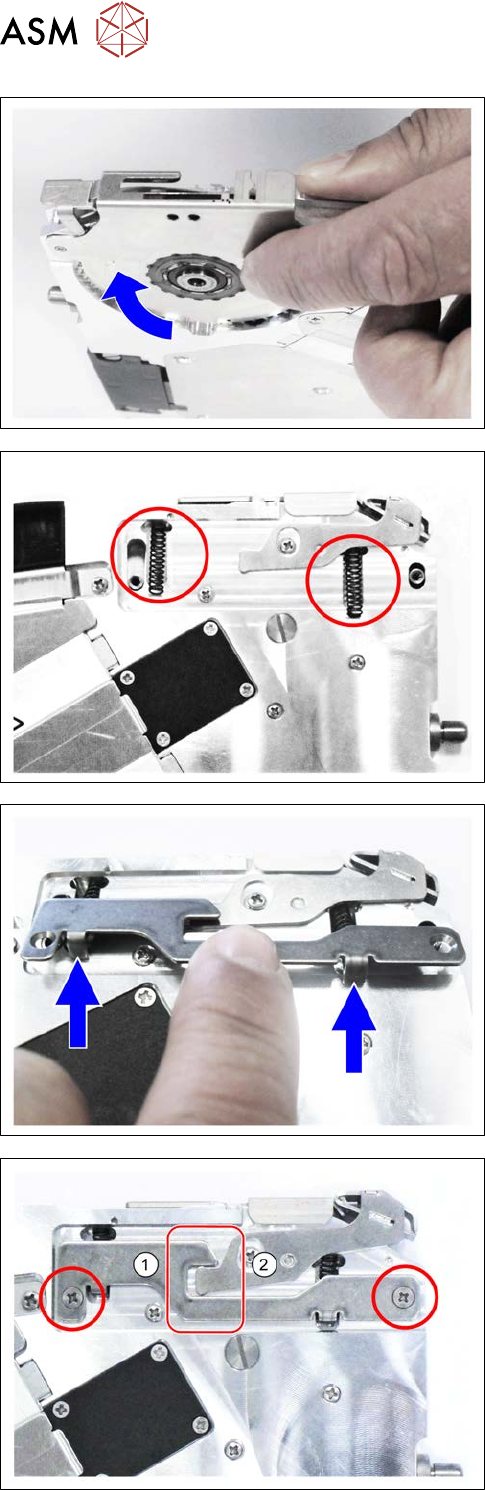

Setzen Sie die Nasen der Gegenplatte jeweils in
die unteren Enden der Druckfedern ein.
Schieben Sie die Gegenplatte vorsichtig nach
oben, bis die beiden Nasen der Gegenplatte
zusammen mit den Druckfedern im Abholfenster
einrasten.
Schieben Sie die Gegenplatte weiter nach oben,
bis die Gewindelöcher des Abholfensters in den
Bohrungen der Gegenplatte vollständig zu sehen
sind.
Achten Sie dabei darauf, dass Sie im markierten
Bereich die Gegenplatte(1) und den Betätiger(2)
nicht miteinander verkanten.
Befestigen Sie die Gegenplatte mit den beiden
gekennzeichneten Kreuzschlitzschrauben.
