7 Reparaturen an SmartFeeder 8 mm X / Xi 7.7 Antriebe Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 123 7.7.1.1 Motor Folienentsorgung entfernen ► Legen Sie das Zuführmo…
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
122 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.7 Antriebe
7.7.1 Folienmotor
Benötigtes Ersatzteil

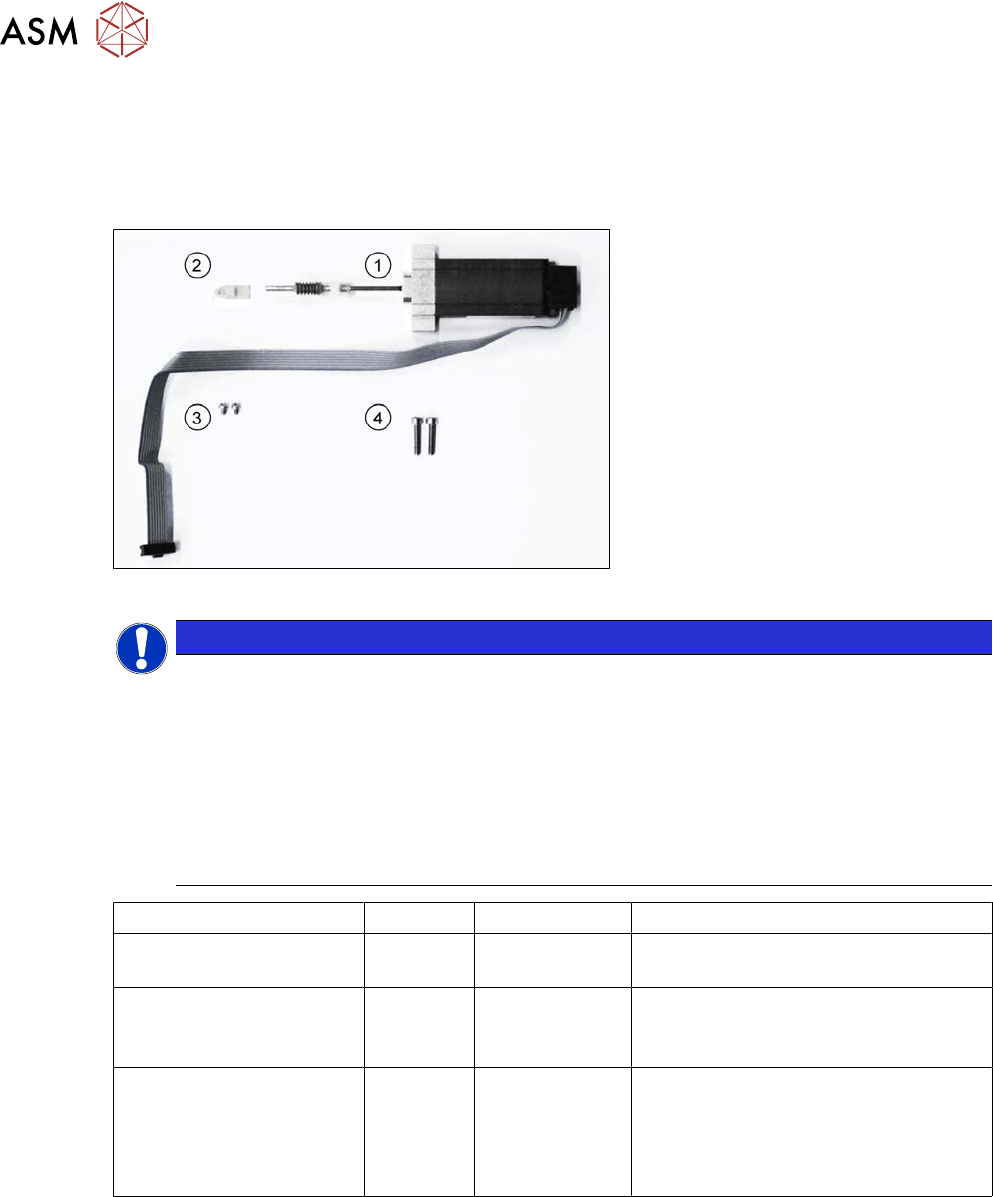

Abb.37: Motorkpl./Folienentsorgung X-Serie
HINWEIS
Funktionsstand des Zuführmoduls beachten
Die Motoren der SmartFeeder 8mmX wurde von 8-bit Encoder auf 12-bit Encoder umge-
stellt.
Die Firmware des Zuführmoduls ist zwar in der Lage, 8-bit und 12-bit Encoder zu versor-
gen. Es können in einem SmartFeeder 8mmX jedoch nur entweder 8-bit oder 12-bit Moto-
ren betrieben werden.
Aus diesem Grund muss beim Austauschen des Motors der Folienentsorgung auf den
Funktionsstand (FS) des Zuführmoduls geachtet und das dazu passende Ersatzteil ausge-
wählt werden.
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X
00141370-xx (bis FS 02)
1 03119123Sxx Motor kpl. Folienentsorgung X8Smart
(8-bit)
SmartFeeder 8 mm X
00141370-xx (> FS 02)
SmartFeeder 8 mm Xi
1 03170813-xx Motor Folienantrieb mit 12-bit Encoder
SmartFeeder 8 mm X
SmartFeeder 8 mm Xi
2
3
4
03028610-xx
03012488-xx
03042536-01
Lagerbock Keramik
SN 213307-H-M2 x 2.5-A2
(für Montage des Lagerbocks)
ISO 4762 - M 2,5 x 12-A2-70
(für Montage des Motors)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
Schlitzschraubendreher Größe 3
●
TORX-Schraubendreher 0,6 Nm, Größe T8
●
Winkel-Inbusschlüssel Größe2
●
Inbusschlüssel 0,9 Nm, Größe 4
●
Pinzette
Benötigtes Verbrauchsmittel
●
Fett Klübersynth GE 14-151
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 123
7.7.1.1 Motor Folienentsorgung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}102]).
► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Foliengetriebes.
► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher an(3) und
entfernen Sie diesen.
► Lösen Sie das Schraubrad(4) der Folienentsor-
gung mit einen Inbusschlüssel(5) Größe4.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
124 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Bringen Sie das Zuführmodul in eine aufrechte
stabile Position.
Auf der rechten Seite des Zuführmoduls ist die Lager-
schraube(6) des Schraubrades zugänglich.
► Auf der linken Seite des Zuführmodul halten Sie
das Schraubrad(4), auf der rechten Seite öffnen
Sie die Verbindung mit Hilfe eines Schlitzschrau-
bendrehers(7) Größe3.
► Ziehen Sie das Schraubrad(4) komplett ab.
► Entfernen Sie die beiden Schrauben(8), mit
denen die Keramiklagerböcke(9) auf der ande-
ren Seite befestigt sind.
► Drehen Sie das Zuführmodul auf die rechte Seite.
► Öffnen Sie die beiden Schrauben(10), mit denen
der Motor befestigt ist. Verwenden Sie hierzu
einen Winkel-Inbusschlüssel Größe2.
► Ziehen Sie den äußeren Lagerbock(11) mit einer
Pinzette von der Motorwelle herunter.
