7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 123
7.7.1.1 Motor Folienentsorgung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}102]).

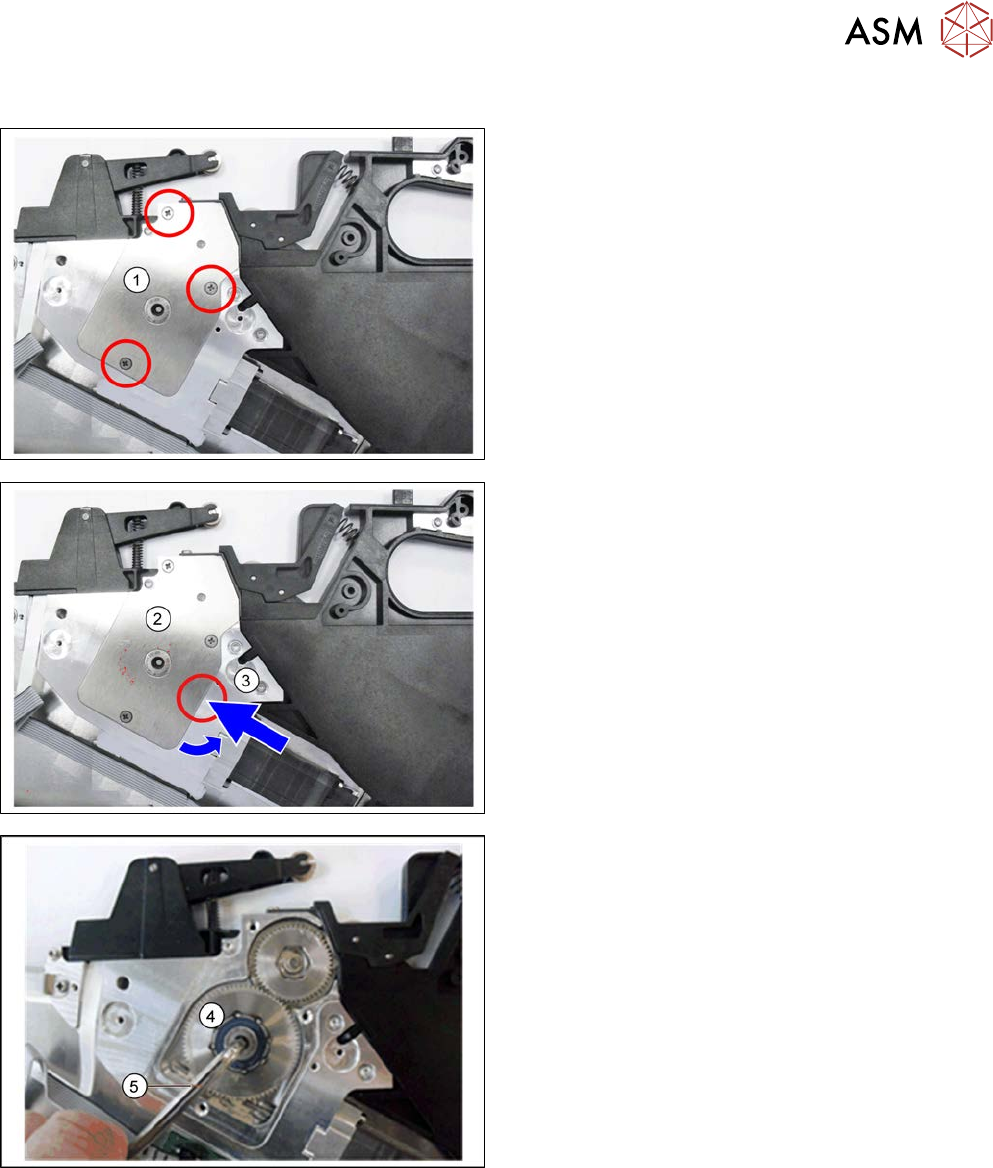

► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Foliengetriebes.
► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher an(3) und
entfernen Sie diesen.
► Lösen Sie das Schraubrad(4) der Folienentsor-
gung mit einen Inbusschlüssel(5) Größe4.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
124 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Bringen Sie das Zuführmodul in eine aufrechte
stabile Position.
Auf der rechten Seite des Zuführmoduls ist die Lager-
schraube(6) des Schraubrades zugänglich.
► Auf der linken Seite des Zuführmodul halten Sie
das Schraubrad(4), auf der rechten Seite öffnen
Sie die Verbindung mit Hilfe eines Schlitzschrau-
bendrehers(7) Größe3.
► Ziehen Sie das Schraubrad(4) komplett ab.
► Entfernen Sie die beiden Schrauben(8), mit
denen die Keramiklagerböcke(9) auf der ande-
ren Seite befestigt sind.
► Drehen Sie das Zuführmodul auf die rechte Seite.
► Öffnen Sie die beiden Schrauben(10), mit denen
der Motor befestigt ist. Verwenden Sie hierzu
einen Winkel-Inbusschlüssel Größe2.
► Ziehen Sie den äußeren Lagerbock(11) mit einer
Pinzette von der Motorwelle herunter.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 125
► Ziehen Sie den Motor(12) vorsichtig und gerade
aus der Folienentsorgungseinheit.
Achten Sie darauf, dass die Motorwelle beim
Herausziehen nicht verkantet.
► Heben Sie den Motor(12) hinten etwas an und
ziehen Sie ihn samt Schneckenkörper und dem
inneren Lagerbock(13) vollständig aus der Fo-
lienentsorgungseinheit.
