7 Reparaturen an SmartFeeder 8 mm X / Xi 7.12 Klappe Folienentsorgung Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 147 ► Entnehmen Sie die Klappe (2) und die Welle (3…

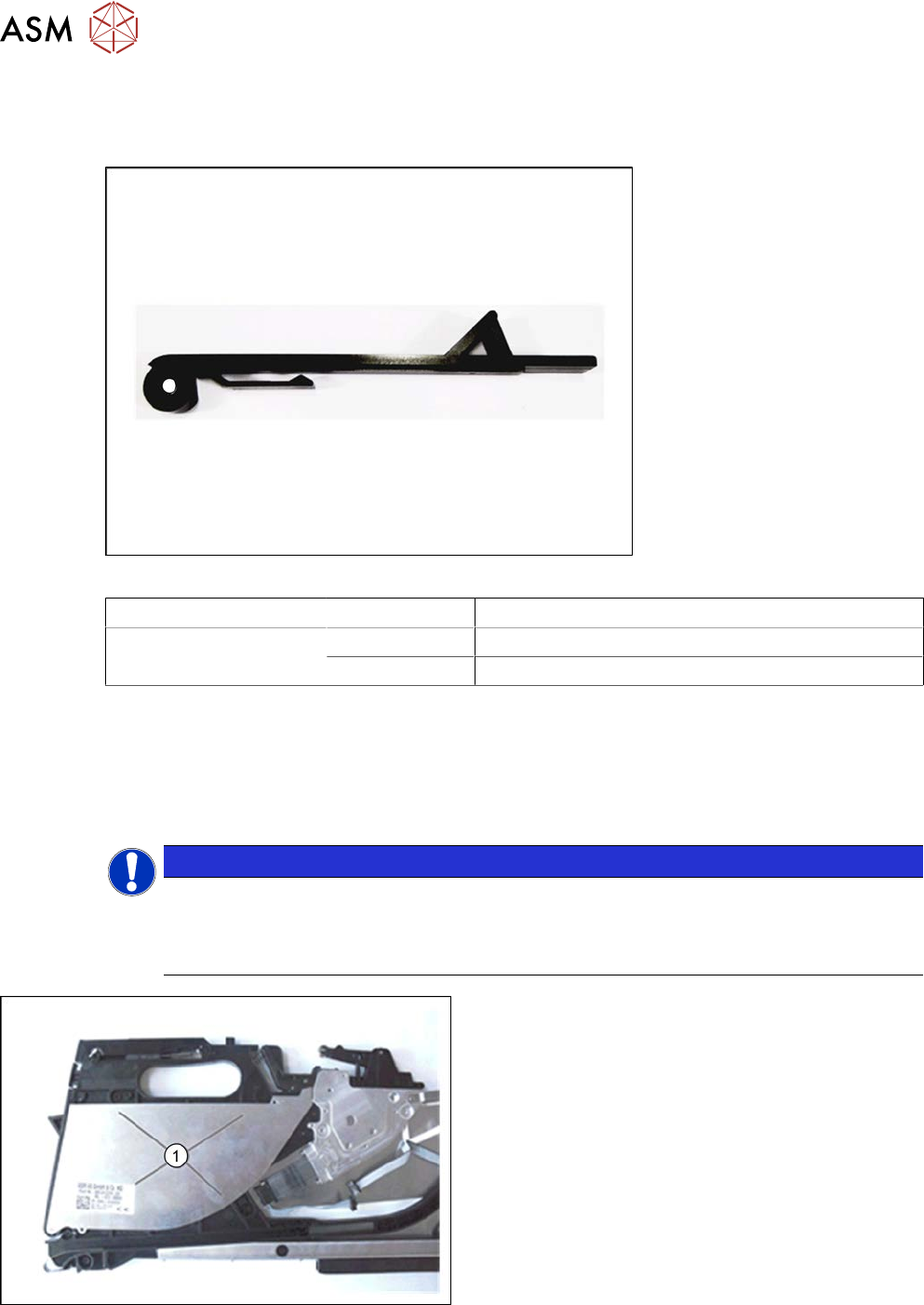

7 Reparaturen an SmartFeeder 8 mm X / Xi
7.12 Klappe Folienentsorgung
146 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.12 Klappe Folienentsorgung
Benötigtes Ersatzteil
Abb.46: Klappe Folienstopfeinheit kpl. X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX
SmartFeeder 8 mm Xi
03107505-xx Klappe Folienstopfeinheit kpl. X8Smart
03004081-xx Welle D2 Folienklappe X8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
TORX-Schraubendreher 0,6 Nm, Größe T8
7.12.1 Klappe entfernen
HINWEIS
Vertauschen des Folientankblechs vermeiden
Auf dem Folientankblech befindet sich ein Barcode, der das Zuführmodul eindeutig identifi-
ziert. Stellen Sie deshalb sicher, dass dieses Blech nicht mit einem anderen Folientank-
blech vertauscht wird.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
7.3.3 "Rechte Seitenabdeckung entfer-
nen" [}103]).
► Heben Sie vorsichtig das Folientankblech(1) aus
dem Grundkörper des Zuführmoduls.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.12 Klappe Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 147

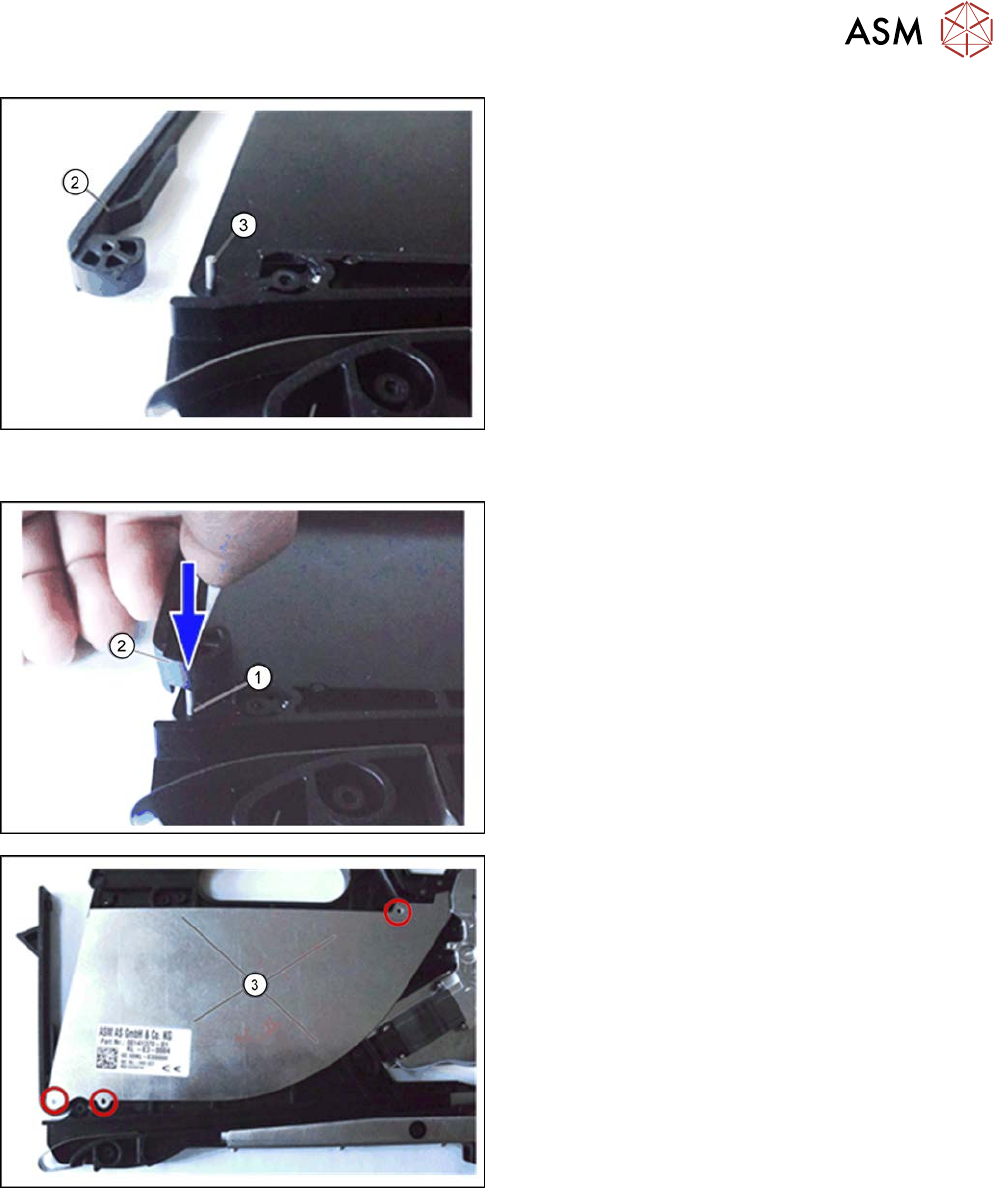

► Entnehmen Sie die Klappe(2) und die Welle(3).
Die Welle ist im Folientank nur eingesteckt.
► Reinigen Sie den Folientank gründlich und entfer-
nen Sie alle Folien- und Klebereste, bevor Sie
das Folientankblech wieder auf den Folientank
aufsetzen.
7.12.2 Klappe montieren
► Stecken Sie die Welle(1) in den Folientank des
Zuführmoduls.
► Schieben Sie die Klappe(2) auf die Welle.
► Legen Sie das Folientankblech(3) wie abgebildet
auf den Folientank.
Achten Sie darauf, dass das Folientankblech an
den rot gekennzeichneten Positionen in die dafür
vorgesehenen Nasen einrastet.
► Montieren Sie die rechte Seitenabdeckung (siehe
7.3.4 "Rechte Seitenabdeckung montie-
ren" [}103]).
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.13 Messer Folienentsorgung
148 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.13 Messer Folienentsorgung
Benötigtes Ersatzteil
Abb.47: Messer Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX
SmartFeeder 8 mm Xi
00341370Sxx Messer Zwischenwand
HINWEIS
Beachten Sie bitte folgende Punkte, wenn einzelne Messer vorbereitet werden. Einzelne
Messer müssen von der Klinge gebrochen werden. Stellen Sie dabei sicher, dass alle Si-
cherheitsanweisungen beachtet werden.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
7.13.1 Messer Zwischenwand entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebene und saubere Unterlage.
► Öffnen Sie die Klappe.
► Lösen Sie die Befestigungsschraube und entfernen Sie das alte Messer.
7.13.2 Messer Zwischenwand montieren
► Setzen Sie das neue Messer lagerichtig ein und schrauben Sie es fest.
